- 高度集成的双通道隔离式PLC/DCS输入
- 热电偶/RTD输入
- 信号和电源隔离
- 低功耗、小尺寸
电路描述
AD7124-4 24位Σ- 型ADC集成可编程增益阵列(PGA)和基准电压源，为灵活地连接热电偶或RTD传感器提供完整的特性组合。其特性包括片内基准电压源、可编程增益阵列、激励电流、偏置电压发生器以及提供增强50 Hz和60 Hz抑制选项的灵活滤波。AD7124-4采用5 mm × 5 mm小型LFCSP封装，因而非常适合空间为重要考虑因素的通道间隔离设计。它还包括多个可供用户使用的诊断功能。
ADuM5010隔离式DC/DC转换器通过集成的 isoPower ®技术提供3.3 V隔离电源。ADuM1441用于隔离AD7124-4的串行外设接口(SPI)。AD7124-4微功耗隔离器空闲时每通道的功耗仅4.8 A，能效非常高。
ADP2441是36 V降压DC-DC稳压器，采用工业标准24 V电源，具有宽输入电压容差。ADP2441用于将输入电压降至3.3 V，从而为所有控制器侧电路供电。
系统概述
通道间隔离在自动化系统中极具优势，因为特定输入通道的故障不会影响系统中的其它通道。然而，通道间隔离输入模块给设计提出了重大挑战，具体表现在复杂度、空间限制和系统成本这些方面。
热电偶或RTD输入是工业自动化系统的常用输入，因此，设计一个能够处理两者的温度输入模块很有用。这种灵活性最大程度地减少了两种输入模块的设计工作，而且为模块用户提供了灵活性。
AD7124-4显著降低了设计复杂度，提供一个片上系统，能够执行热电偶和RTD传感器所需的全部测量功能。

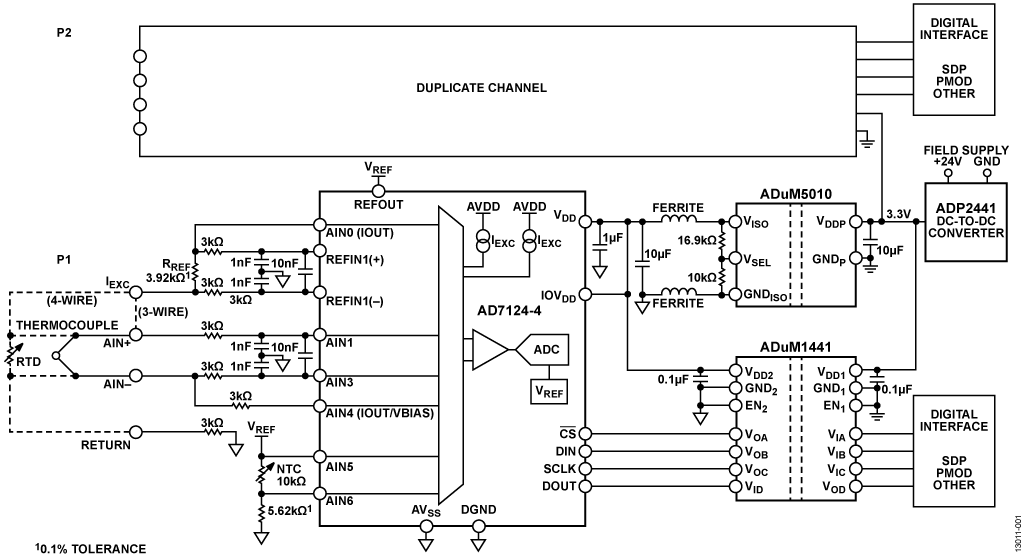

图1所示电路的每个通道大小仅有27 mm × 50 mm，若在印刷电路板(PCB)两面贴放器件，则上述面积可进一步缩小。之所以能实现如此小的尺寸，是因为AD7124-4采用5 mm ×5 mm小型LFCSP封装，并且集成了几乎所有必需的功能，除了隔离以及附加前端滤波和保护之外。用于数据和电源隔离的隔离电路仅占用87 mm 2，最小合并宽度为12.5 mm。
端子连接
图2显示了两个输入通道各自的端子连接。这些引脚对应于硬件中的P1和P2(见图1)。热电偶以及2/3/4线RTD连接如图所示。
输入滤波
如图3所示，输入共模噪声滤波由R1、C1和R2、C2实现，截止频率约为50 kHz。差分噪声滤波由R1、R2和C3实现，截止频率约为2.5 kHz。务必以Σ- 调制器频率(全功率模式下为307 kHz)滤除任何干扰，这点特别重要。建议调整这些滤波器的截止频率以满足系统带宽要求，共模滤波器的截止频率约为差分滤波器截止频率的10倍。

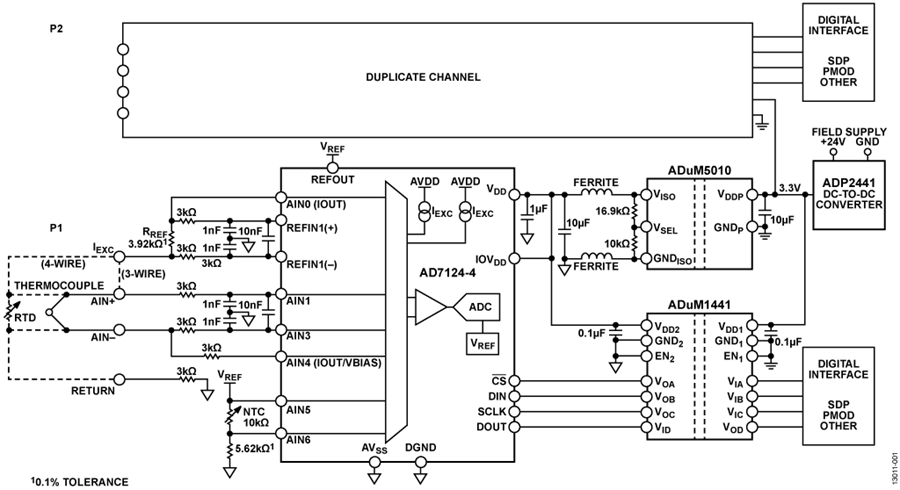

图3. 前端滤波和电路(简化图)
输入保护
为保护输入不受过压状况影响，AD7124-4的每个输入路径上都放置了3 k 电阻。此电阻值将30 V DC过压产生的电流限制在10 mA以下。
考虑30 V电压连接在AIN+和AIN−之间的情况。从AIN+朝里看，30 V电压看到R1 (3 kΩ)，之后是内部ESD保护二极管，再后面是从AIN3朝外看到的3 kΩ电阻与从AIN4朝外看到的3 k 电阻并联。忽略内部ESD保护二极管，AIN+与AIN−之间的总电阻为3 kΩ + 3 kΩ||3 kΩ = 4.5 kΩ。因此，流经AD7124-4的电流限值为30 V ÷ 4.5 kΩ = 6.7 mA。
RTD输入
图1所示电路可连接到2线、3线或4线RTD。最大可测量3.92 kΩ电阻，因此它适用于Pt100和Pt1000 RTD。使用电流激励，电阻测量为RTD与3.92 kΩ精密基准电阻(R REF)之间的比率式测量结果。如图3所示，RTD测量在AIN1和AIN3之间进行，REFIN1+和REFIN1−用作测量的基准输入。激励电流设置如下：
使用高端电流检测技术。对于较低的RTD引线电阻值，此技术可降低3线模式下电流失配的影响。有关3线RTD配置的更多信息，参见 电路笔记CN-0383
基准电阻(R REF)选择为3.92 kΩ，最高支持850°C的Pt1000 RTD测量(850°C时RTD电阻为3.9048 kΩ)。R REF的值必须根据RTD的最大预期电阻来选择。R REF电阻的精度直接影响测量精度，因此，必须使用精密、低漂移电阻。
4线模式下，激励电流必须设置为250 μA，3线模式下设置为100 μA。对于4线模式，假设RTD值为3.92 kΩ。来自AIN0的激励电流流经RREF+ RRTD+ RRETURN= 3.92 kΩ+ 3.92 kΩ+ 3 kΩ =10.84 kΩ。因此，AIN0处的电压等于250 μA × 10.84 kΩ =2.71 V。AD7124-4指定激励电流输出端的输出顺从电压为AVDD− 0.35 V，即3.3 V – 0.35 V = 2.95 V。因为2.95 V > 2.71 V，所以即使对于最大RTD电阻，250 μA激励电流也能正常工作。
有关4线RTD配置的更多信息，参见 电路笔记CN-0381。
在3线模式下，来自AIN4的引脚补偿激励电流也会流经3 k Ω ¬返回电阻，在AIN0处产生一个附加电压：250 μA × 3 k Ω =0.75 V。因此，AIN0处的总电压等于2.71 V + 0.75 V = 3.46 V，这违反了裕量要求。所以，在3线模式下，各激励电流必须降至100 μA以提供足够的裕量。
PGA增益可用来提高测量分辨率。对于Pt100 RTD，建议使用8倍增益(因为Pt100值比Pt1000值小10倍)。
为实现所需精度，RTD本身必须由主机控制器通过软件进行线性化，参见电路笔记CN-0383。
热电偶测量
如图3所示，热电偶连接在AIN+和AIN−端子之间。AIN4引脚为热电偶提供3.3 V ÷ 2 = 1.65 V的偏置电压。热电偶电压在AIN1和AIN3之间测量，因为热电偶信号非常小，通常推荐使用32倍或64倍的PGA增益。
冷结补偿使用10 kΩ NTC热敏电阻。基准电压激励V REF从REFOUT获得，并且串联一个精密低漂移5.62 k¬电阻接地。NTC电阻值可以通过下式计算：
其中:
VNTC为AIN1和AIN3之间测得的电压。
VREF为AD7124-4REFOUT提供的基准电压。
端子板与NTC温度传感器之间的温度差会直接影响热电偶输入的温度读数。因此，NTC热敏电阻必须尽可能靠近端子板放置，使热耦合最大。
为实现所需精度，热电偶和NTC必须由主机控制器通过软件进行线性化，参见 电路笔记CN-0384。
诊断
提供多种系统级诊断功能，包括：
这些诊断功能对输入通道中可能发生的故障实现了高水平覆盖。
隔离
数据通道利用四通道微功耗隔离器ADuM1441隔离，能效很高。ADuM1441采用5 mm × 6.2 mm、16引脚小型QSOP封装(30 mm 2)。
ADuM5010是一款完整的隔离开发转换器，利用isoPower技术为电路提供电源隔离。ADuM5010采用7.4 mm × 7.5 mm、20引脚小型SSOP封装(56.25 mm 2)。
图4所示为ADuM5010电路详情。电源副边使用铁氧体磁珠来抑制潜在的电磁干扰(EMI)辐射。铁氧体磁珠(Murata BLM18HK102SN1)专门针对100 MHz至1 GHz的高阻抗而选择。还使用了10 μ¬F和0.1 ¬ μF去耦电容。铁氧体磁珠和电容均通过短走线连接到ADuM5010引脚，以使寄生电感和电阻最小。
拼接电容已维持最小面积，因为铁氧体磁珠已大幅降低辐射。ADuM5010电源、GND引脚和铁氧体磁珠之间的PCB区域应消除任何接地层或走线，以尽量减少高频噪声容性耦合到接地层。有关控制isoPower器件辐射的更多信息，参见 AN-0971应用笔记。
根据ADuM5010数据手册选择R1和R2反馈电阻以选用3.3 V输出。
每通道功耗
ADuM5010由控制器侧电源供电，典型功耗为3.3 mA。ADuM5010满载时的效率仅为27%，因此，尽量减少现场侧的电流消耗会对通道的能效产生重大影响。
AD7124-4功耗约为994 μA(全功率模式、增益= 32、TC偏置、诊断和内部基准电压源使能)。利用中功率或低功耗模式可以显著降低AD7124-4的功耗。
对于ADuM1441，空闲时现场侧总功耗约为7.2 μ A，以2 Mbp工作时为552 μA。如果接口在1/8的时间里有效，则ADuM1441的总功耗为(552 μA × 0.125) + (7.2 μ A ×0.875) = 75.3 μA。
当以全功率模式工作、增益为32、内部基准电压源和TC偏置使能时，一个输入通道的实测功耗为7.9 mA(来自控制器侧3.3 V电源)。
电源电路
评估板由4.5 V至36 V直流电源供电，利用板上开关稳压器向系统提供3.3 V电源，如图5所示。 EVAL-SDP-CB1Z 系统演示平台(SDP)板为数字接口提供经调节的3.3 V电压。
ADP2441包括可编程软启动、调节输出电压、开关频率和电源良好指示等特性。这些特性通过外部小型电阻和电容编程。ADP2441还包括多种保护特性，如带迟滞的欠压闭锁(UVLO)、输出短路保护和热关断等。
300 kHz开关频率可使ADP2441的效率最高。由于ADP2441的开关频率非常高，建议使用低磁芯损耗、低EMI的屏蔽铁氧体磁芯电感。
在图5所示电路中，开关频率通过294 k Ω外部电阻设置为约300 kHz。22μH电感值 (Coilcraft LPS6235-223MLC) 是利用可下载的 ADP2441降压调节器设计工具选择的。此工具可根据所需的工作条件(4.5 V至36 V输入、3.3 V输出、1 A输出电流)选择最佳的元件值。选择1 A电流是为了给主机控制器侧的其它电路供电(若需要)。
图5. 电源电路(原理示意图，未显示所有连接)
有关 EVAL-CN0376-SDPZ 电路评估板的完整文档，包括原理图、装配图、布局文件、Gerber文件和物料清单，请参阅 www.analog.com/CN0376-DesignSupport.
测试结果
关于热电偶、3线和4线RTD电路的详细性能分析，参见电路笔记CN-0381、电路笔记CN-0383和电路笔记CN-0384，其中给出了深入分析和测量结果。
图6给出了EVAL-CN0376-SDPZ的直方图，采用25 SPS后置滤波器，AIN+短接AIN−，增益为32，TC偏置使能。 数据对应于17.85位无噪声分辨率。
图6. AIN+和AIN-输入短接时的代码直方图（选择25 SPS后置滤波器、增益 = 32、TC偏置使能）
ADuM5010隔离式DC/DC转换器通过集成的 isoPower ®技术提供3.3 V隔离电源。ADuM1441用于隔离AD7124-4的串行外设接口(SPI)。AD7124-4微功耗隔离器空闲时每通道的功耗仅4.8 A，能效非常高。
ADP2441是36 V降压DC-DC稳压器，采用工业标准24 V电源，具有宽输入电压容差。ADP2441用于将输入电压降至3.3 V，从而为所有控制器侧电路供电。
系统概述
通道间隔离在自动化系统中极具优势，因为特定输入通道的故障不会影响系统中的其它通道。然而，通道间隔离输入模块给设计提出了重大挑战，具体表现在复杂度、空间限制和系统成本这些方面。
热电偶或RTD输入是工业自动化系统的常用输入，因此，设计一个能够处理两者的温度输入模块很有用。这种灵活性最大程度地减少了两种输入模块的设计工作，而且为模块用户提供了灵活性。
AD7124-4显著降低了设计复杂度，提供一个片上系统，能够执行热电偶和RTD传感器所需的全部测量功能。
图1所示电路的每个通道大小仅有27 mm × 50 mm，若在印刷电路板(PCB)两面贴放器件，则上述面积可进一步缩小。之所以能实现如此小的尺寸，是因为AD7124-4采用5 mm ×5 mm小型LFCSP封装，并且集成了几乎所有必需的功能，除了隔离以及附加前端滤波和保护之外。用于数据和电源隔离的隔离电路仅占用87 mm 2，最小合并宽度为12.5 mm。
端子连接
图2显示了两个输入通道各自的端子连接。这些引脚对应于硬件中的P1和P2(见图1)。热电偶以及2/3/4线RTD连接如图所示。
图2. 前端滤波和电路(简化图)
输入滤波
如图3所示，输入共模噪声滤波由R1、C1和R2、C2实现，截止频率约为50 kHz。差分噪声滤波由R1、R2和C3实现，截止频率约为2.5 kHz。务必以Σ- 调制器频率(全功率模式下为307 kHz)滤除任何干扰，这点特别重要。建议调整这些滤波器的截止频率以满足系统带宽要求，共模滤波器的截止频率约为差分滤波器截止频率的10倍。
图3. 前端滤波和电路(简化图)
输入保护
为保护输入不受过压状况影响，AD7124-4的每个输入路径上都放置了3 k 电阻。此电阻值将30 V DC过压产生的电流限制在10 mA以下。
考虑30 V电压连接在AIN+和AIN−之间的情况。从AIN+朝里看，30 V电压看到R1 (3 kΩ)，之后是内部ESD保护二极管，再后面是从AIN3朝外看到的3 kΩ电阻与从AIN4朝外看到的3 k 电阻并联。忽略内部ESD保护二极管，AIN+与AIN−之间的总电阻为3 kΩ + 3 kΩ||3 kΩ = 4.5 kΩ。因此，流经AD7124-4的电流限值为30 V ÷ 4.5 kΩ = 6.7 mA。
RTD输入
图1所示电路可连接到2线、3线或4线RTD。最大可测量3.92 kΩ电阻，因此它适用于Pt100和Pt1000 RTD。使用电流激励，电阻测量为RTD与3.92 kΩ精密基准电阻(R REF)之间的比率式测量结果。如图3所示，RTD测量在AIN1和AIN3之间进行，REFIN1+和REFIN1−用作测量的基准输入。激励电流设置如下：
- 2线模式：仅AIN0上的激励有效，设置为250 μ A。
- 3线模式：AIN0和AIN4上的激励电流均有效，各设置为100 μ A。
- 4线模式：仅AIN0上的激励有效，设置为250 μ A。
使用高端电流检测技术。对于较低的RTD引线电阻值，此技术可降低3线模式下电流失配的影响。有关3线RTD配置的更多信息，参见 电路笔记CN-0383
基准电阻(R REF)选择为3.92 kΩ，最高支持850°C的Pt1000 RTD测量(850°C时RTD电阻为3.9048 kΩ)。R REF的值必须根据RTD的最大预期电阻来选择。R REF电阻的精度直接影响测量精度，因此，必须使用精密、低漂移电阻。
4线模式下，激励电流必须设置为250 μA，3线模式下设置为100 μA。对于4线模式，假设RTD值为3.92 kΩ。来自AIN0的激励电流流经RREF+ RRTD+ RRETURN= 3.92 kΩ+ 3.92 kΩ+ 3 kΩ =10.84 kΩ。因此，AIN0处的电压等于250 μA × 10.84 kΩ =2.71 V。AD7124-4指定激励电流输出端的输出顺从电压为AVDD− 0.35 V，即3.3 V – 0.35 V = 2.95 V。因为2.95 V > 2.71 V，所以即使对于最大RTD电阻，250 μA激励电流也能正常工作。
有关4线RTD配置的更多信息，参见 电路笔记CN-0381。
在3线模式下，来自AIN4的引脚补偿激励电流也会流经3 k Ω ¬返回电阻，在AIN0处产生一个附加电压：250 μA × 3 k Ω =0.75 V。因此，AIN0处的总电压等于2.71 V + 0.75 V = 3.46 V，这违反了裕量要求。所以，在3线模式下，各激励电流必须降至100 μA以提供足够的裕量。
PGA增益可用来提高测量分辨率。对于Pt100 RTD，建议使用8倍增益(因为Pt100值比Pt1000值小10倍)。
为实现所需精度，RTD本身必须由主机控制器通过软件进行线性化，参见电路笔记CN-0383。
热电偶测量
如图3所示，热电偶连接在AIN+和AIN−端子之间。AIN4引脚为热电偶提供3.3 V ÷ 2 = 1.65 V的偏置电压。热电偶电压在AIN1和AIN3之间测量，因为热电偶信号非常小，通常推荐使用32倍或64倍的PGA增益。
冷结补偿使用10 kΩ NTC热敏电阻。基准电压激励V REF从REFOUT获得，并且串联一个精密低漂移5.62 k¬电阻接地。NTC电阻值可以通过下式计算：
其中:
VNTC为AIN1和AIN3之间测得的电压。
VREF为AD7124-4REFOUT提供的基准电压。
端子板与NTC温度传感器之间的温度差会直接影响热电偶输入的温度读数。因此，NTC热敏电阻必须尽可能靠近端子板放置，使热耦合最大。
为实现所需精度，热电偶和NTC必须由主机控制器通过软件进行线性化，参见 电路笔记CN-0384。
诊断
提供多种系统级诊断功能，包括：
- 基准电压检测
- 输入过压/欠压检测
- SPI通信的CRC
- 存储器映射的CRC
- SPI读/写检查
这些诊断功能对输入通道中可能发生的故障实现了高水平覆盖。
隔离
数据通道利用四通道微功耗隔离器ADuM1441隔离，能效很高。ADuM1441采用5 mm × 6.2 mm、16引脚小型QSOP封装(30 mm 2)。
ADuM5010是一款完整的隔离开发转换器，利用isoPower技术为电路提供电源隔离。ADuM5010采用7.4 mm × 7.5 mm、20引脚小型SSOP封装(56.25 mm 2)。
图4所示为ADuM5010电路详情。电源副边使用铁氧体磁珠来抑制潜在的电磁干扰(EMI)辐射。铁氧体磁珠(Murata BLM18HK102SN1)专门针对100 MHz至1 GHz的高阻抗而选择。还使用了10 μ¬F和0.1 ¬ μF去耦电容。铁氧体磁珠和电容均通过短走线连接到ADuM5010引脚，以使寄生电感和电阻最小。

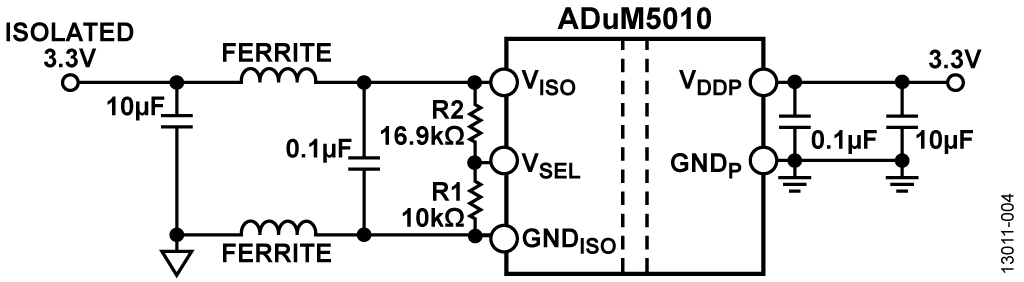

图4. 带铁氧体磁珠和去耦电容的isoPower电路
拼接电容已维持最小面积，因为铁氧体磁珠已大幅降低辐射。ADuM5010电源、GND引脚和铁氧体磁珠之间的PCB区域应消除任何接地层或走线，以尽量减少高频噪声容性耦合到接地层。有关控制isoPower器件辐射的更多信息，参见 AN-0971应用笔记。
根据ADuM5010数据手册选择R1和R2反馈电阻以选用3.3 V输出。
每通道功耗
ADuM5010由控制器侧电源供电，典型功耗为3.3 mA。ADuM5010满载时的效率仅为27%，因此，尽量减少现场侧的电流消耗会对通道的能效产生重大影响。
AD7124-4功耗约为994 μA(全功率模式、增益= 32、TC偏置、诊断和内部基准电压源使能)。利用中功率或低功耗模式可以显著降低AD7124-4的功耗。
对于ADuM1441，空闲时现场侧总功耗约为7.2 μ A，以2 Mbp工作时为552 μA。如果接口在1/8的时间里有效，则ADuM1441的总功耗为(552 μA × 0.125) + (7.2 μ A ×0.875) = 75.3 μA。
当以全功率模式工作、增益为32、内部基准电压源和TC偏置使能时，一个输入通道的实测功耗为7.9 mA(来自控制器侧3.3 V电源)。
电源电路
评估板由4.5 V至36 V直流电源供电，利用板上开关稳压器向系统提供3.3 V电源，如图5所示。 EVAL-SDP-CB1Z 系统演示平台(SDP)板为数字接口提供经调节的3.3 V电压。
ADP2441包括可编程软启动、调节输出电压、开关频率和电源良好指示等特性。这些特性通过外部小型电阻和电容编程。ADP2441还包括多种保护特性，如带迟滞的欠压闭锁(UVLO)、输出短路保护和热关断等。
300 kHz开关频率可使ADP2441的效率最高。由于ADP2441的开关频率非常高，建议使用低磁芯损耗、低EMI的屏蔽铁氧体磁芯电感。
在图5所示电路中，开关频率通过294 k Ω外部电阻设置为约300 kHz。22μH电感值 (Coilcraft LPS6235-223MLC) 是利用可下载的 ADP2441降压调节器设计工具选择的。此工具可根据所需的工作条件(4.5 V至36 V输入、3.3 V输出、1 A输出电流)选择最佳的元件值。选择1 A电流是为了给主机控制器侧的其它电路供电(若需要)。
图5. 电源电路(原理示意图，未显示所有连接)
有关 EVAL-CN0376-SDPZ 电路评估板的完整文档，包括原理图、装配图、布局文件、Gerber文件和物料清单，请参阅 www.analog.com/CN0376-DesignSupport.
测试结果
关于热电偶、3线和4线RTD电路的详细性能分析，参见电路笔记CN-0381、电路笔记CN-0383和电路笔记CN-0384，其中给出了深入分析和测量结果。
图6给出了EVAL-CN0376-SDPZ的直方图，采用25 SPS后置滤波器，AIN+短接AIN−，增益为32，TC偏置使能。 数据对应于17.85位无噪声分辨率。
图6. AIN+和AIN-输入短接时的代码直方图（选择25 SPS后置滤波器、增益 = 32、TC偏置使能）
常见变化
如果需要更多通道，可以使用
AD7124-8有8个差分输入或16个单端输入。
AD7792也可作为低成本选项加以考虑，不过其特性较少，性能较低。
ADuM3151等SPIsolatorTM可作为数据隔离选项，其最高支持17 MHz SPI传输，并且内置三个通用低速隔离通道。
图1所示电路使用NTC热敏电阻进行冷结补偿。 另一个选项是使用 ADT7320 数字温度传感器，其精度为0.25°C。 （参见 Circuit Note CN-0172）。
ADuM3151等SPIsolatorTM可作为数据隔离选项，其最高支持17 MHz SPI传输，并且内置三个通用低速隔离通道。
图1所示电路使用NTC热敏电阻进行冷结补偿。 另一个选项是使用 ADT7320 数字温度传感器，其精度为0.25°C。 （参见 Circuit Note CN-0172）。
电路评估与测试
图1所示电路采用EVAL-CN0376-SDPZ评估板和EVAL-SDP-CB1Z SDP控制板。
EVAL-CN0376-SDPZ评估板具有PMOD兼容接头，支持与外部控制板集成。
CN-0376评估软件与SDP板通信，以便配置EVAL-CN0376-SDPZ评估板并从其中捕捉数据。
设备要求
需要以下设备：
开始使用
从 ftp://ftp.analog.com/pub/cftl/CN0376/下载CN-0376评估软件，然后安装。 按照屏幕提示安装并使用该软件。 更多信息参见 CN-0376软件用户指南。
测试设置功能框图
图7所示为测试设置的功能框图。
设置
EVAL-CN0376-SDPZ评估板通过120引脚对接连接器连接EVAL-SDP-CB1Z SDP板，两个板上均有这种连接器。CN-0376评估软件和SDP板支持用PC分析数据。
对P3连接器施加一个4.5 V到36 V（标称值24 V）范围内的电压。 务必将P8跳线设为EXT（默认），以便通过P3电源为电路板供电。
外部控制器也可用来与评估板通信（通过PMOD接头进行SPI通信），以及为评估板供电。 若需要，可将P8跳线设为VCC_PMOD，以便通过PMOD连接器为评估板提供3.3 V电源。
精密电压和电阻源可用作模拟前端的输入，从而评估系统性能。 也可使用热电偶或RTD仿真器。

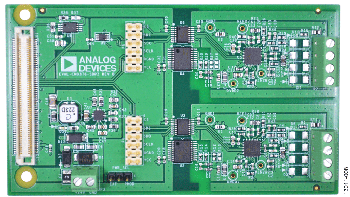

图8显示了EVAL-CN0376-SDPZ电路评估板的实物照片。
图8. EVAL-CN0376-SDPZ电路评估板照片
EVAL-CN0376-SDPZ评估板具有PMOD兼容接头，支持与外部控制板集成。
CN-0376评估软件与SDP板通信，以便配置EVAL-CN0376-SDPZ评估板并从其中捕捉数据。
设备要求
需要以下设备：
- 带USB端口的Windows® Vista（32位）或Windows 7（32位）PC
- EVAL-CN0376-SDPZ 电路评估板
- EVAL-SDP-CB1Z SDP控制板
- CN-0376评估软件
- 精密电压和电阻源，或热电偶、RTD仿真器
- 电源： 4.5 V至36 V dc（100 mA）
开始使用
从 ftp://ftp.analog.com/pub/cftl/CN0376/下载CN-0376评估软件，然后安装。 按照屏幕提示安装并使用该软件。 更多信息参见 CN-0376软件用户指南。
测试设置功能框图
图7所示为测试设置的功能框图。

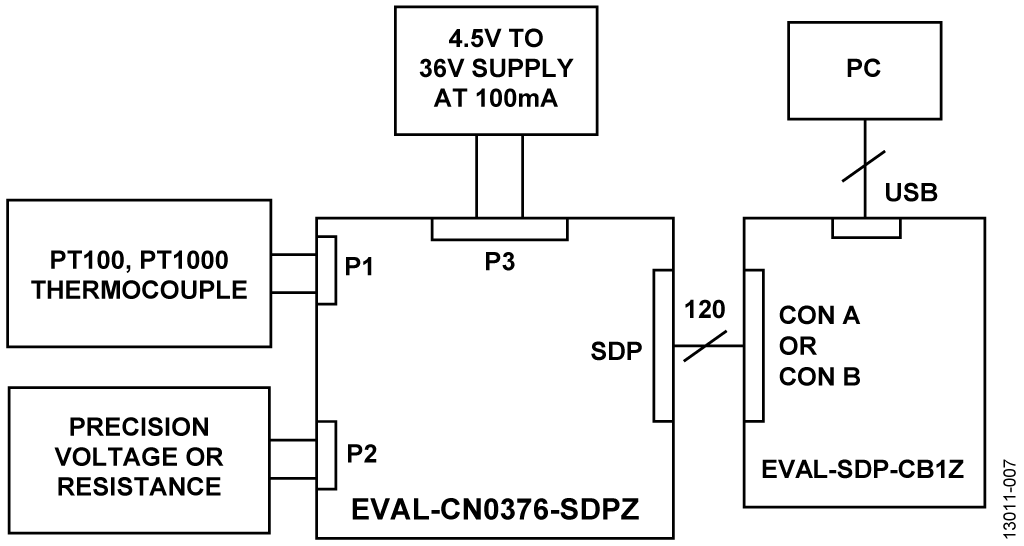

图7. 测试设置功能框图
设置
EVAL-CN0376-SDPZ评估板通过120引脚对接连接器连接EVAL-SDP-CB1Z SDP板，两个板上均有这种连接器。CN-0376评估软件和SDP板支持用PC分析数据。
对P3连接器施加一个4.5 V到36 V（标称值24 V）范围内的电压。 务必将P8跳线设为EXT（默认），以便通过P3电源为电路板供电。
外部控制器也可用来与评估板通信（通过PMOD接头进行SPI通信），以及为评估板供电。 若需要，可将P8跳线设为VCC_PMOD，以便通过PMOD连接器为评估板提供3.3 V电源。
精密电压和电阻源可用作模拟前端的输入，从而评估系统性能。 也可使用热电偶或RTD仿真器。
图8显示了EVAL-CN0376-SDPZ电路评估板的实物照片。

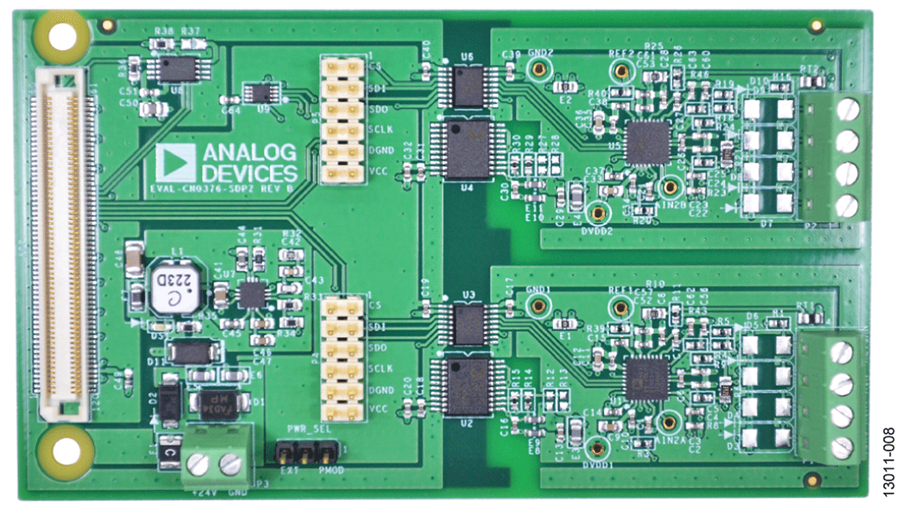

图8. EVAL-CN0376-SDPZ电路评估板照片
