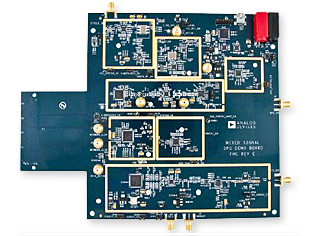

混合信号数字预失真（MSDPD）平台

msdpd 目前，数字预失真技术已成为提高功率放大器效率的主流技术，广泛应用于移动通信系统。传统的3G空中接口LDMOS功率放大器的效率只有15%左右，使用数字预失真技术可将效率提高到45%左右，可以为庞大的基站网络节省非常可观的成本。

        ADI提供的高性能数字预失真平台包括了发射链路和预失真接收链路，主要器件有：

时钟和本振
ADF4002: 鉴相器/PLL频率合成器
AD9516: 14路输出时钟发生器
ADF4351: 集成VCO的宽带频率合成器
ADF4350: 集成VCO的宽带频率合成器

发射链路
AD9122: 双通道、16位、1200 MSPS、TxDAC+®数模转换器
ADL5375: 400 MHZ至6 GHZ宽带正交调制器
ADL5541: 射频/中频（ RF/IF）增益模块，工作频率50 MHz至6 GHz，增益15 dB
AD5611: 10位nanoDAC®数模转换器
ADL5320: 400 MHz至2700 MHz ¼ W RF驱动器放大器

预失真接收链路
ADL5365: 1200 MHz至2500 MHz平衡混频器，内置高端本振(LO)缓冲器和RF巴伦
ADL5367: 900 MHz平衡混频器，内置高端本振(LO)缓冲器和RF巴伦
AD8375: 超低失真IF VGA
AD9434: 12位、370 MSPS/500 MSPS模数转换器
AD6641: 250 MHz带宽DPD观测接收机

        如有任何问题，请联系ADI亚洲技术支持中心。



点击下载完整文档及资源

完整资料包含以下内容：
 1. 用户手册
 2. 原理图及PCB layout
 3. MSDPD配置软件
 4.其他相关工具下载:SPIController

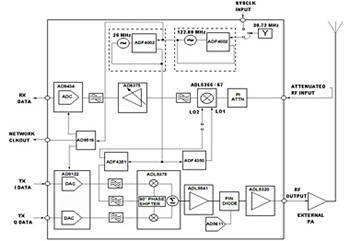

系统框图

1. 两种数据接口版本，可直接与Xilinx FMC或Altera HSMC评估板相连
2. 支持40MHz以上发射信号带宽
3. 可选择的发射RF频率范围700MHz~2.7GHz
4. 16比特I/Q数据到+15~+24dBm的RF输出，10~20dB增益控制
5. 完整的时钟频率合成，可接受SERDES网络恢复时钟作为参考
6. 完整的本振频率合成器
7. 预失真接收链路使用了12比特500MSPS的ADC

MSDPD的配置软件界面

1. MSDPD Dashboard软件需要与SPIController配合使用
2. 可设置频率合成芯片的参考和输出频率从而确定本振频率
3. 可通过时钟芯片设置DAC的系统时钟频率和ADC采样频率
4. 可调节AD9122的I、Q幅度和相位，减小系统正交失配
5. 可通过AD5611调整发射功率
