基于ADV7623的HDMI收发器方案

ref_hdmi_b

        当今，大屏幕HDTV（高清电视）已获得消费者的广泛认可，人们都在添置各种电子设备以完善他们的家庭影院系统。HDMI收发器能够帮助系统设计人员降低家庭影院系统的设计成本和难度，并提供最新HDMI特性满足消费者的视听体验需求。

        ADV7623是一款高性能4输入单输出高清多媒体接口（HDMI）收发器，集成了带有数字音频输入和输出的HDMI接收器和发射器，可灵活提取和插入音频。
        • 支持HDMI1.4标准：音频回传通道（ARC）；支持三维电视内容类型位与CEC1.4兼容片
        • 所有HDMI端口均支持Xpressview快速切换
        • 基于字符和图标的OSD（屏幕显示）
        • 高宽带数字内容保护（HDCP1.4）
        • 支持HDCP中继器
        • 225MHz HDMI接收和发射支持36/30/24位色深
        • 支持60HZ帧率下高达1600x1200分辨率的DVI RGB图像
        本参考设计是基于ADV7623的HDMI收发器方案，支持高达1600x1200@60Hz分辨率的DVI RGB图像。
*此参考设计由AVNET提供，如您有任何疑问，请发送电子邮件至 Xuchuan.hu@avnet.com，或联系ADI亚洲技术支持中心。

点击下载完整文档及资源

完整资料包含以下内容：
1. 物料清单
2. 原理图及PCB文件

购买信息

您可以将此设计中的ADI主要产品加入购物车

器件 产品型号 封装 引脚 温度范围 包装和数量 订购相应产品
产品型号
 ADV7623 144 ld LQFP (20x20mm) 144 工业 Tray, 60 立即订购此设计相关产品

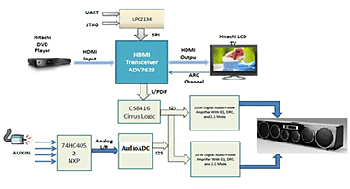

硬件设计介绍

• 以HDMI 四进一出芯片ADV7623为核心，搭配MCU和音频处理电路
• MCU控制EDID读取，音视频识别， HDCP解析流程控制
• 音频电路支持模拟和数字音频，既可以由HDMI数据流解析出音频输出，也可以将外部输入音频嵌入HDMI数据流通过HDMI端口输出
• ADV7623负责HDMI数据流的编解码，音频数据的分离与嵌入，DCP的编解码，提供EDID读取

软件功能介绍

• 读取HDMI接收方的EDID，修改后提供给HDMI的发送方，以建立视频和音频格式在发送方和接收方的匹配
• 控制HDCP的编解码
• 处理异常情况，比如插拔数据线等
• 控制音频的编解码，以及音频分离或嵌入HDMI数据流
