CN0289
详情介绍
概览
产品详情

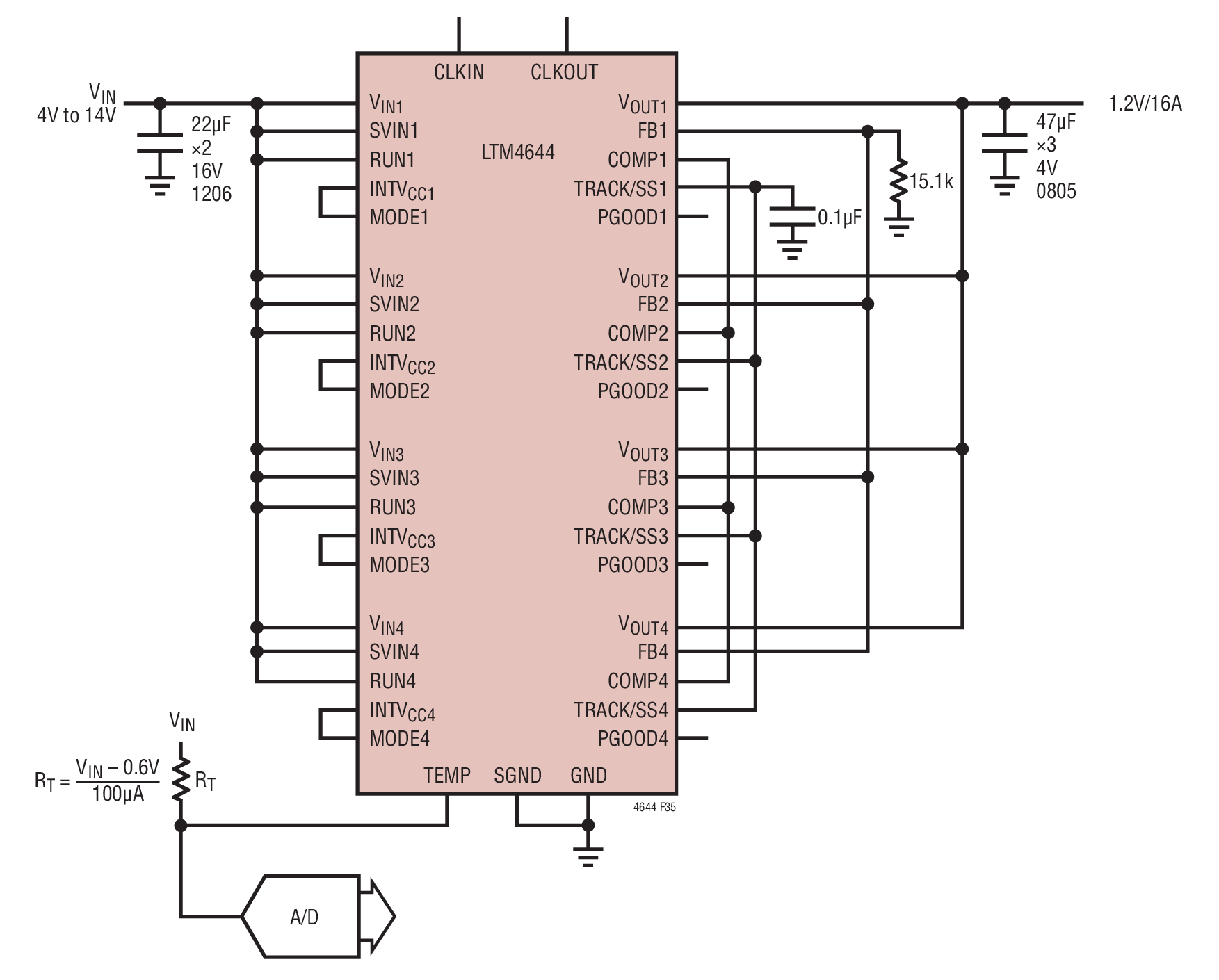

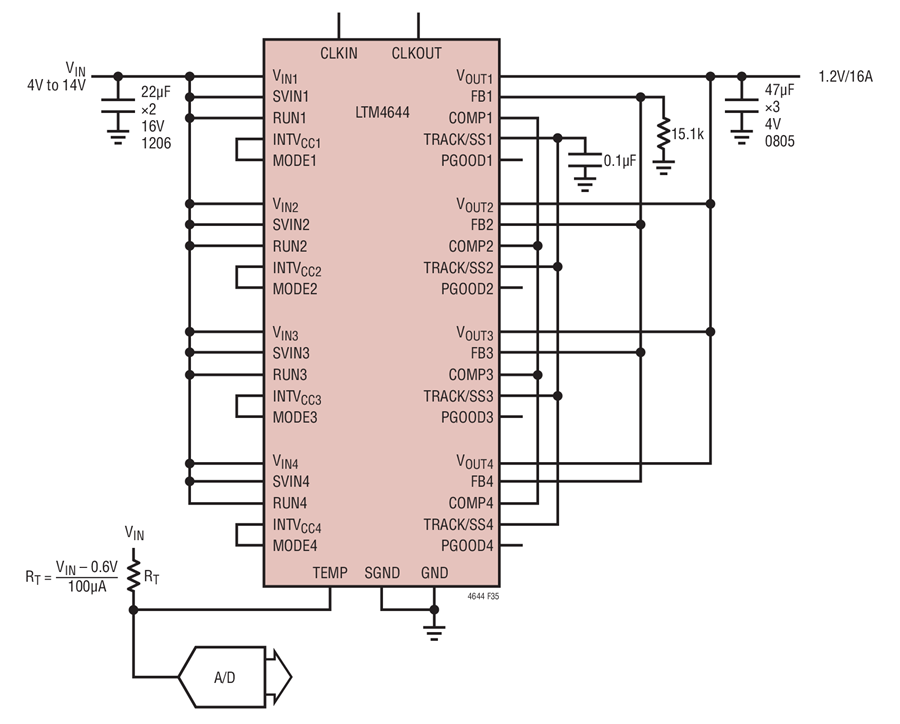

LTM4644 是一款每路输出可提供 4A 电流的四通道 DC/DC 降压型 μModule (微型模块) 稳压器。输出可通过并联形成一个阵列以提供高达 16A 的电流能力。封装中内置了开关控制器、功率 FET、电感器和支持组件。LTM4644 可在一个 4V 至 14V 或 2.375V 至 14V (采用一个外部偏置电源) 的输入电压范围内运作，支持一个 0.6V 至 5.5V (各由单个外部电阻器来设定) 的输出电压范围。该器件的高效率设计使每个通道能够提供 4A 连续 (5A 峰值) 输出电流。仅需大容量的输入和输出电容器。
X
工具及仿真模型
LTpowerCAD
LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.
To open the project file for this circuit:
Step 1: Download and install LTpowerCAD on your computer.
Step 2: Click on the link(s) in the section below to download part-specific project files.
Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.
