产品详情

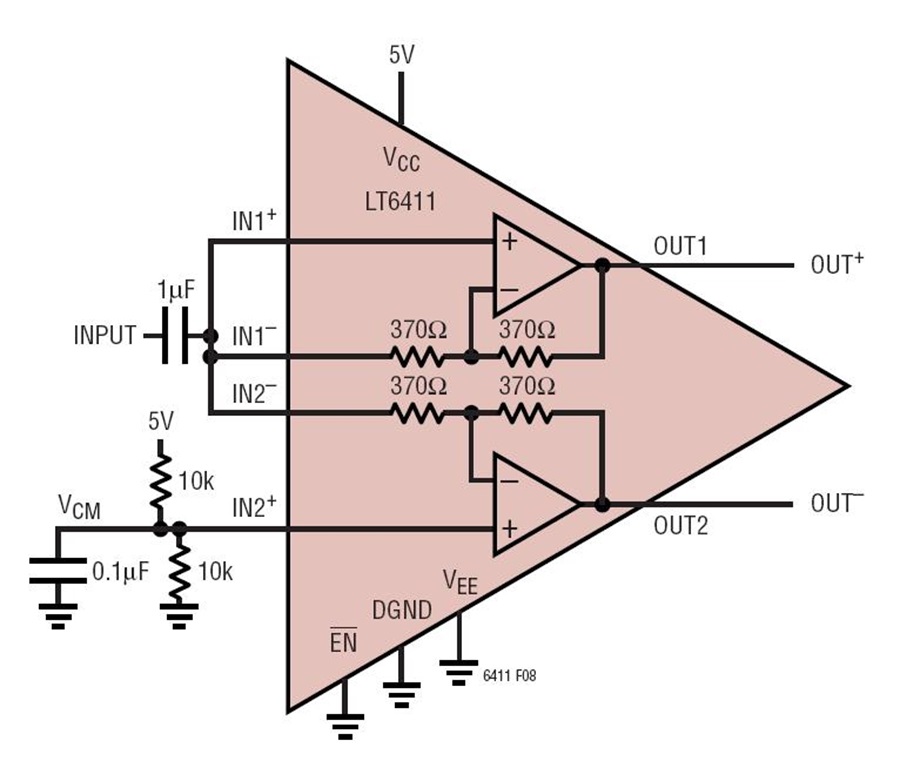

由于 LT6411 每个通道的增益可独立配置，因此在放大差分信号以及将单端信号转换为差分信号时，LT6411 可用于提供一个数值为 +2 的增益。当两个通道均连接至一个单端输入时，一个通道配置为具有 +1 的增益，另一个通道配置为具有 -1 的增益，输出将是一个具有两倍峰至峰 (差分) 幅度的输入差分版本。当驱动双端接电缆时，该配置能在将单端视频信号转换为差分信号时保持信号幅度。图 8 中的 10k 电阻器用于设定输出端上的共模电压。
