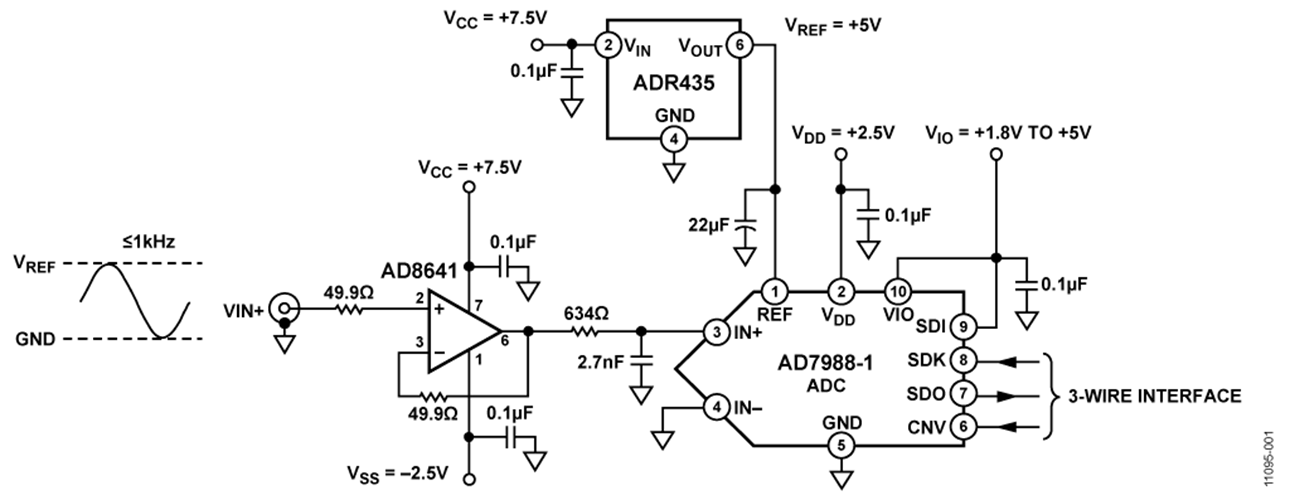

图1中的电路采用16位、100 kSPS逐次逼近型模数转换器 (ADC)系统，集成驱动放大器，针对最高1 kHz输入信号和 100 kSPS采样速率、功耗低至7.35 mW的系统而优化。



通常，选择高性能逐次逼近型ADC的驱动放大器处理宽范 围的输入频率。然而，当某个应用需要更低的采样速率 时，便可节省大量功耗，因为降低采样速率会相应地降低 ADC功耗。



若要完全利用通过降低ADC采样速率使功耗下降的优势， 则需要使用低带宽、低功耗放大器。



 例如，推荐80 MHz的ADA4841-1 运算放大器(10 V时功耗为 12 mW)与AD7988-1 16位逐次逼近型寄存器(SAR) ADC(100 kSPS时功耗为0.7 mW)一同使用。包括ADR435 基准电压源 (7.5 V时功耗为4.65 mW)在内的总系统功耗在100 kSPS时为 17.35 mW。



对于最高1 kHz的输入带宽和100 kSPS的采样速率，AD8641 3 MHz运算放大器(10 V时功耗为2 mW)可提供出色的信噪 比(SNR)和总谐波失真(THD)性能，并且在100 kSPS时可将 总系统功耗从17.35 mW降低至7.35 mW，降幅达58%。

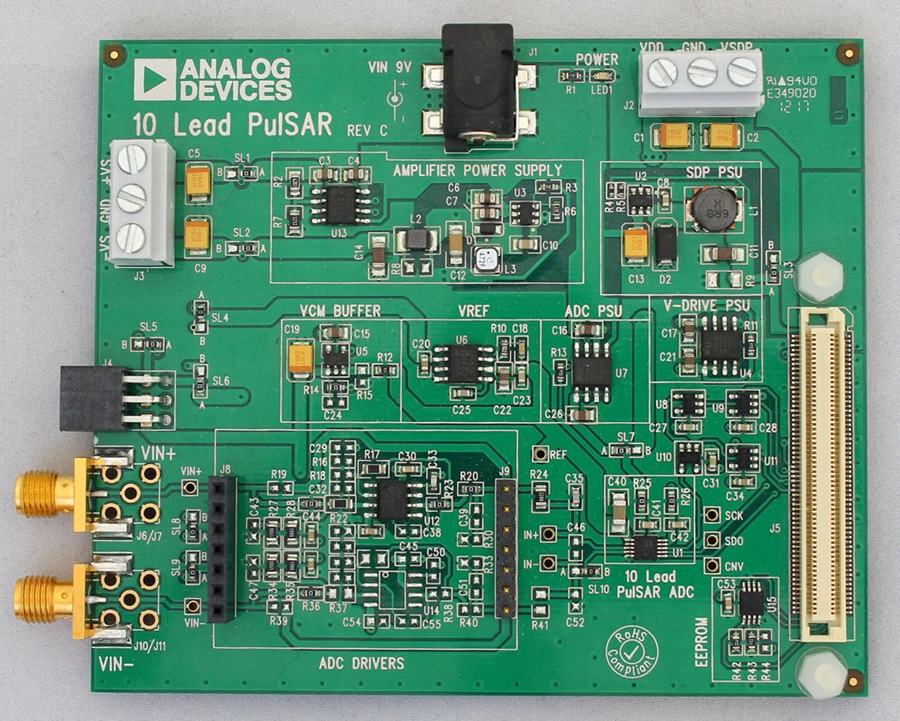

该电路包含AD7988-1 ADC、AD8641放大器和ADR435基准电压源。AD7988-1是一款16位、100 kSPS SAR DC ，其低功耗可随采样速率调整，100 kSPS时功耗为0.7 mW。除了低功耗，它还具有业界领先的交流性能：SNR = 91 dB，THD = −114 dBc。



驱动放大器采用AD8641低功耗、精密器件，其电源电流为200 A，增益带宽积为3 MHz。AD8641可采用5 V至26 V的电源供电。ADC的基准电压源采用ADR435，这是一款高精度、低噪声、5 V XFET基准电压源。低电源电流(620 A)时，ADR435具有极低的温度系数(3 ppm/°C)。100 kSPS时，本电路的总功耗为7.35 mW。信噪比(SNR)为88.5 dBFS，总谐波失真(THD)为-103 dBc，输入频率最高为1 kHz。



AD8641配置为单位增益缓冲器，并且它与AD7988-1之间有一个截止频率为93 kHz的RC滤波器(634 ，2.7 nF) 。滤波器允许使用诸如AD8641等噪声更高的放大器，在28 nV/√Hz下依然具有低得多的功耗。与ADC的规格相比，以更高的噪声换取更低功耗的代价仅是系统的信噪比(SNR)性能下降了2.5 dB。相对于数据手册中推荐的数值(20 )，更高的R值(634 )表示AD8641可以驱动2.7 nF的大容量输入电容。更高的R值可将最大输入带宽限制为1 kHz，使得失真较低。



对于最高1 kHz的输入，这与AD8641的16位失真性能(THD低于−100 dBc)差不多。超过1 kHz会加剧失真，因此不建议在更高的输入频率下使用该电路，而由于较长的建立时间，亦不建议在多路复用器应用中使用该放大器。注意，相对于正电源电压而言，AD8641需要至少2 V的输入裕量。输出级以轨到轨方式工作。



性能结果

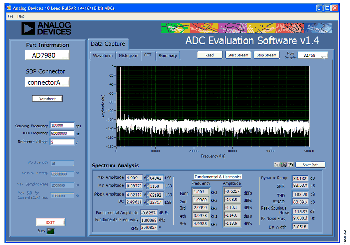

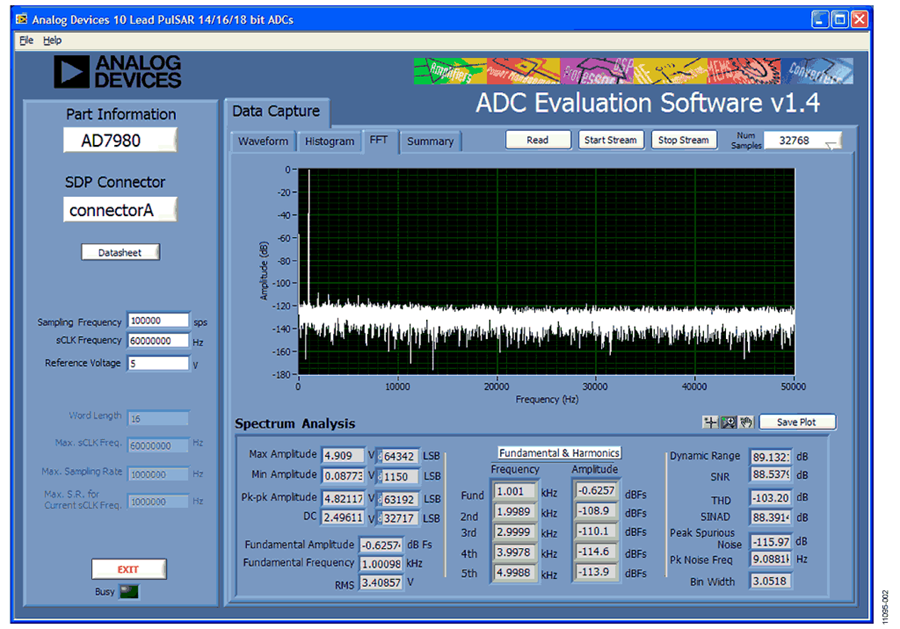

本电路的目的是在最高1 kHz的给定输入频率范围、100 kSPS的采样速率情况下，以尽可能最低的ADC驱动器功耗水平提供良好的交流性能。图2显示1 kHz输入信号下的电路性能FFT图。信噪比(SNR)为88.5 dB，总谐波失真(THD)为−103 dB。相比91 dB的规格，AD7988-1信噪比(SNR)下降的主要原因是AD8641具有比ADA4841-1的2 nV/√Hz更高的噪声，为28 nV/√Hz。总系统功耗为7.35 mW，其中：ADC为0.7 mW，放大器为2 mW，基准电压源为4.65 mW。这说明相对于ADA4841-1的12 mW，它可降低58%的功耗，总系统功耗为17.35 mW。

图3显示系统总谐波失真(THD)以及信噪比(SNR)如何随着输入频率超过~1 kHz而下降。这是由于放大器失真导致的，可从图4中的总谐波失真加噪声(THD+N)与频率的关系曲线看出。

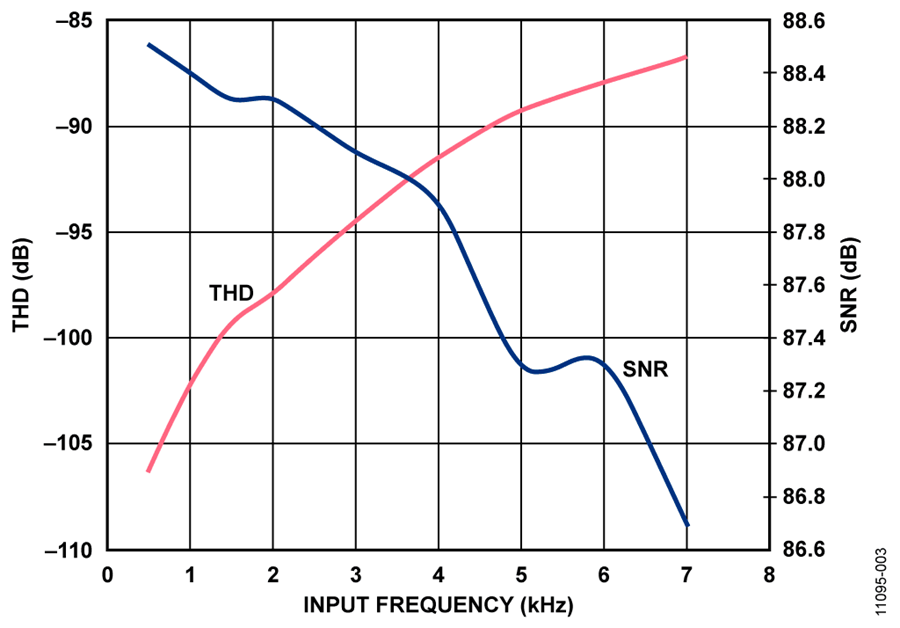

图3. AD8641放大器驱动AD7988-1时，总谐波失真(THD)和信噪比(SNR)与输入频率的关系

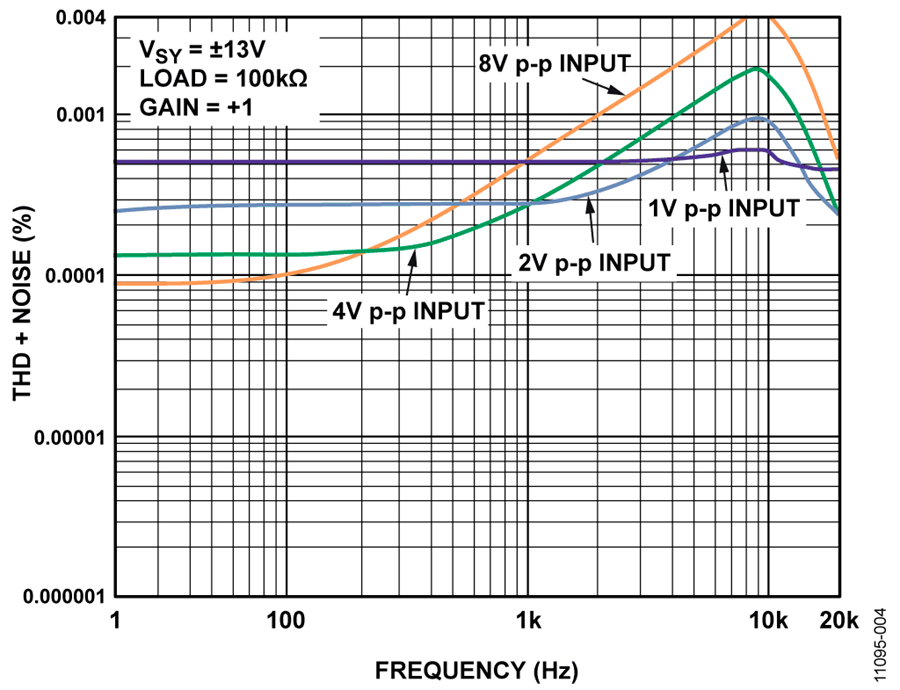

图4. AD8641放大器的总谐波失真加噪声(THD+N)与输入频率的关系
