本电路显示如何在精密热电偶温度监控应用中使用 ADuC7060 或 ADuC7061精密模拟微控制器ADuC7060/ADuC7061集成双通道24位∑-△型模数转换器(ADC)、双通道可编程电流源、14位数模转换器(DAC)、1.2 V内置基准电压源以及ARM7内核、32 kB闪存、4 kB SRAM和各种数字外设，例如UART、定时器、串行外设接口(SPI)和I2C接口。



在该电路中，ADuC7060/ADuC7061连接到一个热电偶和一个100Ω铂电阻温度检测器(RTD)。RTD用于冷结补偿。作为额外选项，ADT7311数字温度传感器可用于代替RTD来测量冷结温度。



在源代码中，ADC采样速率选择4 Hz。当ADC输入可编程增益放大器(PGA)的增益配置为32时，ADuC7060/ADuC7061的无噪声分辨率大于18位。



与主机的单边半字节传输(SENT)接口通过使用定时器控制数字输出引脚来实现。然后，使用外部NPN晶体管将此数字输出引脚通过外部方式电平转换为5 V。按照SENT协议(SAE J2716标准)第6.3.1节的建议在SENT输出电路中提供了EMC滤波器。数据按下降沿到下降沿测量，每个脉冲的持续时间与系统时钟周期数相关。可通过测量SYNC脉冲来确定系统时钟速率。SYNC脉冲在每个数据包开始时发送。要了解更多详情，请参见“SENT接口”部分。

本应用中用到： ADuC7060/ ADuC7061的下列特性:

• 内置PGA的24位∑-△型主ADC。PGA的增益在本应用的软件中设置为32。主ADC在热电偶信号采样与RTD电压信号采样之间连续切换。
• 如果用RTD测量冷结温度，可编程激励电流源会驱动受控电流流过RTD。双通道电流源可在0μA至2μA范围内以200μA阶跃配置。本例使用200μA设置，以便将RTD自热效应引起的误差降至最小。
• 如果用ADT7311测量冷结温度，将在主机模式下使用SPI接口来连接ADT7311从机。
• ADuC7060/ ADuC7061中ADC的内置1.2 V基准电压源。内部基准电压源精度高，适合测量热电偶电压。
• ADuC7060/ ADuC7061中ADC的外部基准电压源。为了测量RTD电阻，我们采用比率式设置，将一个外部基准电阻(RREF)连接在外部VREF+和VREF−引脚上。
• AD8628 单电源运算放大器用于缓冲RREF至ADC的高阻抗基准电压。
• OP193是用于替代AD8628的另一可选择型号。
• 用于将热电偶共模电压设为地以上850 mV的DAC。
• ARM7TDMI®内核。功能强大的16/32位ARM7内核集成了32 kB闪存和SRAM存储器，用来运行用户代码，可配置并控制ADC、通过RTD处理ADC转换，以及控制SPI接口的通信。
• 定时器1和数字输出引脚用于产生SENT输出信号。
• 用于抑制ESD、电快速瞬变(EFT)和电涌瞬变(最高23kV)的可选PESDLIN保护二极管。
• 按照SAE J2716标准(SENT协议)第6.3.1节的建议在SENT输出端提供了EMC滤波器。
• 两个外部开关用来强制该器件进入闪存引导模式。使S1处于低电平，同时切换S2，ADuC7060/ADuC7061将进入引导模式，而不是正常的用户模式。在引导模式下，通过UART接口可以对内部闪存重新编程。

热电偶和RTD产生的信号均非常小，因此需要使用PGA来放大这些信号。ADuC7060/ADuC7061的辅助ADC不含PGA，因此二者均连接到主ADC，二者之间的切换通过软件完成。



本应用使用的热电偶为T型(copperconstantan)，其温度范围为−200°C至+350°C，灵敏度约为40μV/°C，这意味着ADC在双极性模式和32倍PGA增益设置下可以覆盖热电偶的整个温度范围。



RTD用于冷结补偿。本电路使用的是100Ω 铂RTD，型号为Enercorp PCS 1.1503.1。它采用0805表贴封装，温度变化率为0.385Ω /°C。



注意，基准电阻RREF应为精密5.6 kΩ (±0.1%)电阻。



SENT接口

SENT接口是一种单引脚单向(传感器至主机)时间调制信号，主要用于在汽车系统中使分布式传感器与主机CPU接口。



SENT的主要要求包括以下几点：

• 必须有0 V至5 V的信号摆幅，且带有EMC滤波。
• 用于SENT信号的时钟必须具备±20%的精度。
• SENT输出电路必须足够稳定，以耐受对地短路和电源电压短路。

关联的源代码使用ADuC7061的P0.4数字引脚作为SENT输出引脚。所用数据包格式为单传感器数据包格式，详见SAE J2716标准(SENT协议)文档的第A.4节。可修改源代码(尤其是SENT.h和Sent.c文件)，来支持其它数据包格式。整体温度结果以/°C格式通过数据半字节1至数据半字节3返回。总而言之，返回的输出数据包为

• 同步脉冲的56个时钟周期
• 状态脉冲(7个周期至15个周期)
• 数据半字节1(温度结果的Bit 11至Bit 8)
• 数据半字节2(温度结果的Bit 7至Bit 4)
• 数据半字节3(温度结果的Bit 3至Bit 0)
• 数据半字节4(计数器的Bit 7至Bit 4)
• 数据半字节5(计数器的Bit 3至Bit 0)
• 数据半字节6(与半字节1相反)

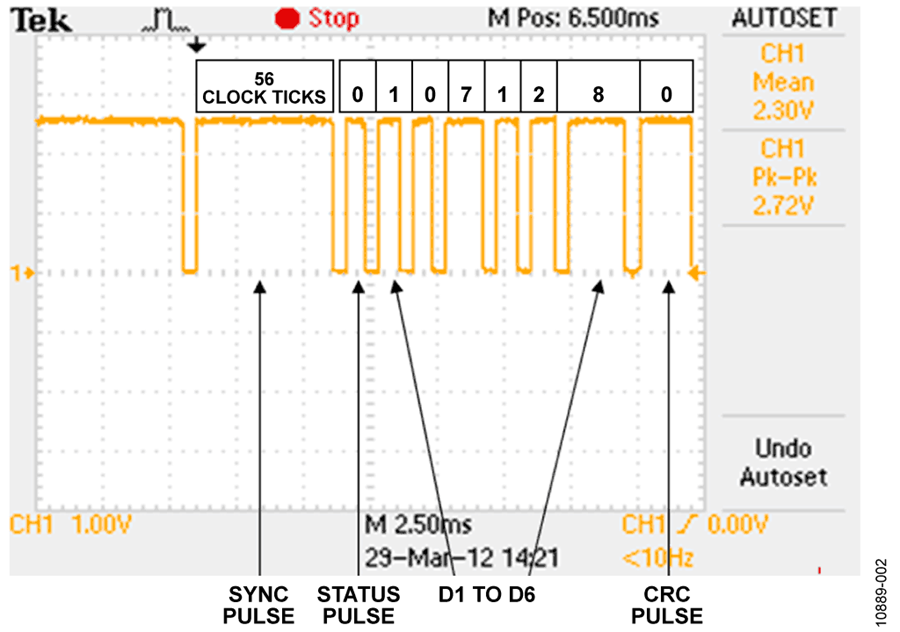

图2为数据包示例。

可不使用外部RTD而改用 ADT7311 温度传感器来测量冷结温度。



使用ADT7311的源代码随附于设计支持包中的软件包：www.analog.com/CN0281-DesignSupport



需要一个额外的外部稳压器来为ADT7311供电。该电路中用到了ADP7102，但也可使用ADP120。



如果微控制器上需要更多GPIO引脚，则可选择采用48引脚LFCSP或48引脚LQFP封装的ADuC7060。请注意，ADuC7060/ADuC7061可通过标准JTAG接口进行编程或调试。

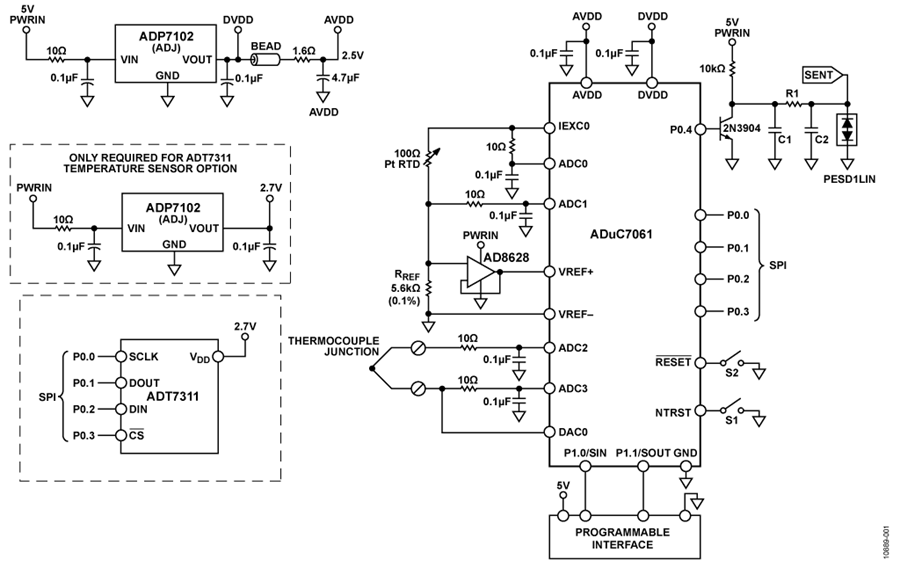

使用外部基准电阻作为RTD测量的基准源时，建议以单位增益模式使用运算放大器来对VREF+引脚的输入进行缓冲。这是为了确保进入VREF+引脚的输入泄漏电流不会有损于测量精度。图9中的OP193就是针对此目的。图1显示了额定工作温度范围为−40°C至+150°C的AD8628。



对于更宽的温度范围，可以使用不同的热电偶，例如J型热电偶。为使冷结补偿误差最小，可以让一个热敏电阻与实际的冷结接触，而不是将其放在PCB上。



针对冷结温度测量，可以用一个外部数字温度传感器来代替RTD和外部基准电阻。例如，ADT7311可以通过I2C接口连接到ADuC7060/ADuC7061。



有关冷结补偿的更多信息，请参阅ADI公司的《传感器信号调理》第7章“温度传感器”。

SENT接口测试

评估SENT接口输出时，利用数字示波器和逻辑分析仪。测试时间仅为1个SENT时钟周期(100μs)，这是SENT标准允许的最大值。这项实施方案的限制因素包括以下几点：

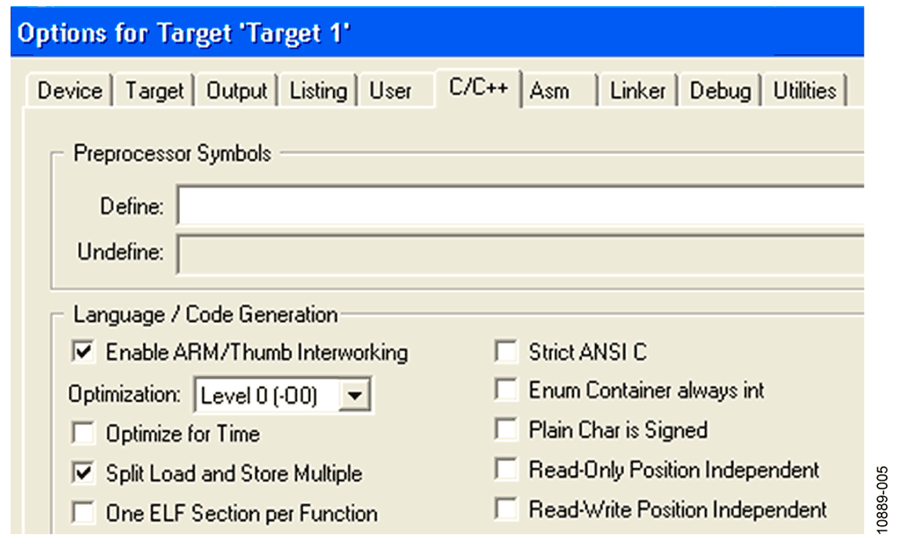

• 定时器FIQ中断延迟的变化。ARM7的中断延迟最高可达45个CPU时钟。CPU时钟频率为10.24 MHz时，此延迟最高可达4.4μs。最小值为5个CPU时钟(0.5μs)。当ARM7内核正在执行LDMIA或STMIA(从存储器加载或向其中存储多个值)时，延迟状况最差。选择“Split Load and StoreMultiple(独立加载和存储多项)”编译器选项即可最大限度地避免此问题，具体方法见图5。
• ADuC7060/ ADuC7061 上的10.24 MHz振荡器在最差情况下的精度为±3%，工作温度范围为−40°C至+125°C。

图5. 选择“Split Load and Store Multiple(独立加载和存储多项_”选项



尽管存在这些限制，但选择1个SENT时钟周期(100μs)时，这种实施方案仍完全符合SENT规范的±20%时序精度要求。

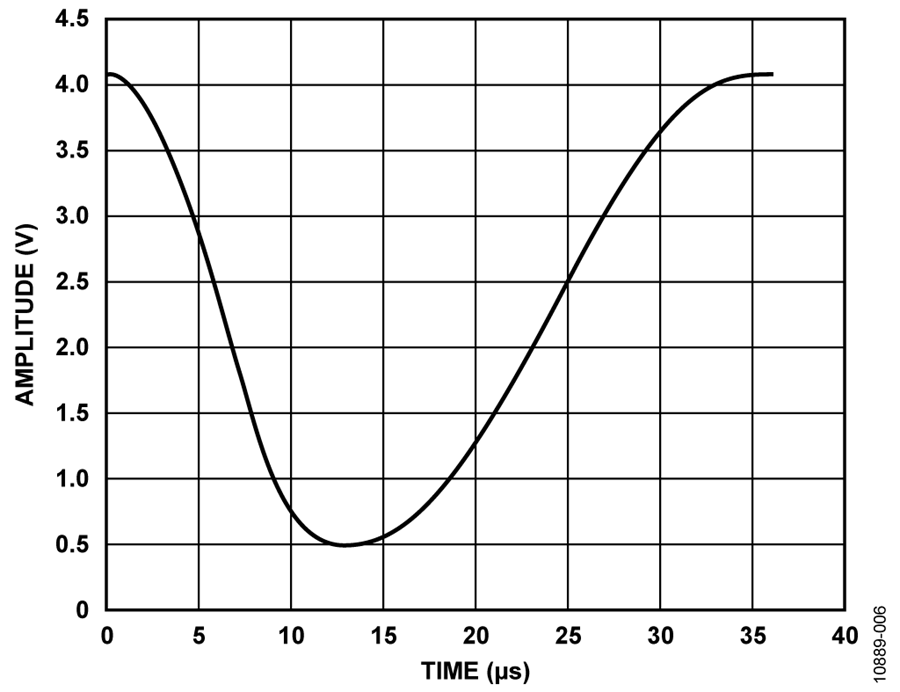

图1中的SENT输出上考虑到了EMC滤波器。为此滤波器选择值(R1、C1、C2)，以满足目标发射器输出波形，如图6所示，从而降低因SENT输出而造成的EMC辐射。



这里只对此滤波器做了有限测试；因此，忽略了该输出滤波器的电阻和电容值，如图1所示(R1、C1和C2)。

为了进一步测试和评估该电路，这里单独评估了热电偶测量和RTD测量。



热电偶测量测试

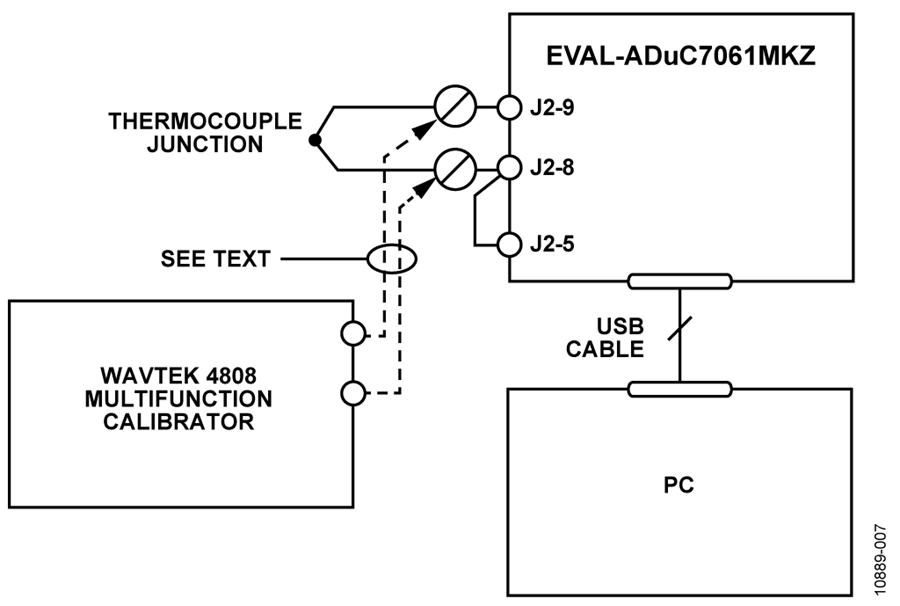

基本测试设置如图7所示。使用了两种方法来评估该电路的性能。首先使用连接到电路板的热电偶来测量冰桶的温度，然后测量沸水的温度。

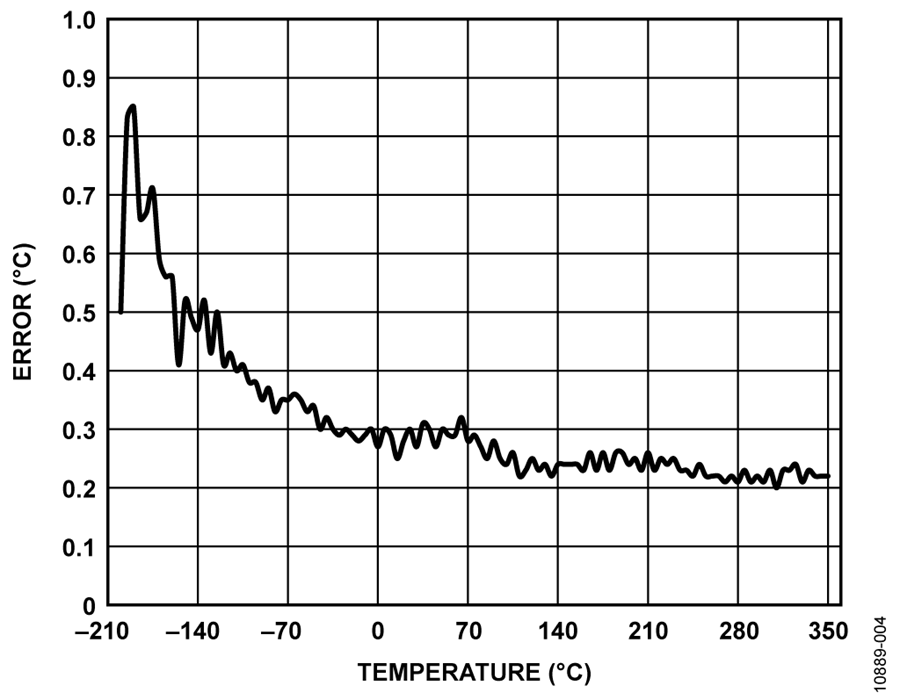

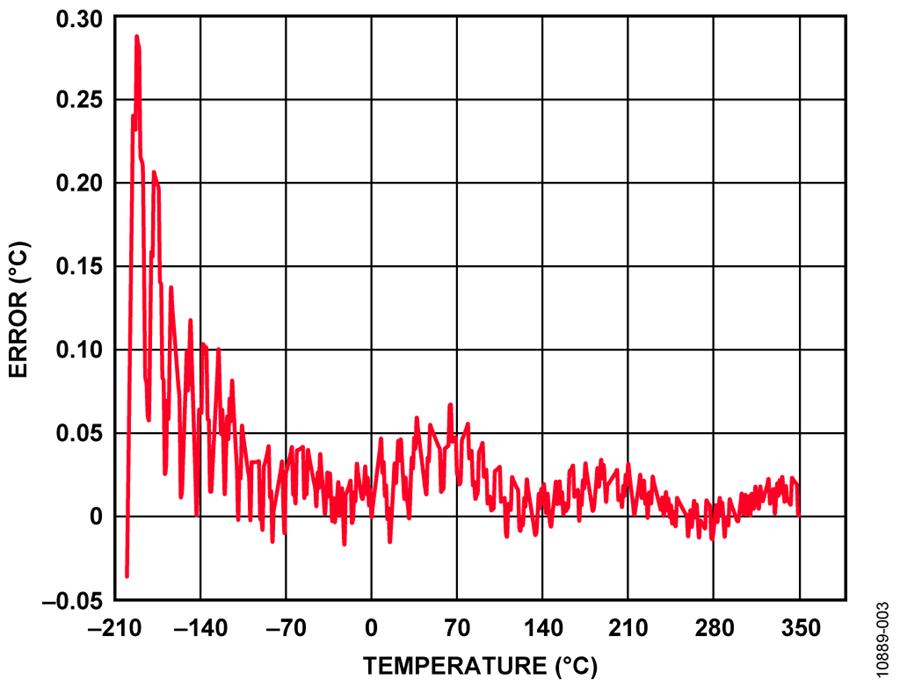

使用Wavetek 4808多功能校准仪来充分评估误差，如图3和图4所示。这种模式下，校准仪代替热电偶作为电压源，如图7所示。为了评估T型热电偶的整个范围，利用校准仪设置T型热电偶−200°C至+350°C的正负温度范围之间52个点的等效热电偶电压(T型热电偶请参见ITS-90表)。



为了评估查找算法的精度，将−200°C至+350°C温度范围内每隔+1°C的温度所对应的551个电压读数传递到温度计算函数中。针对线性方法和分段线性逼近法计算得到误差，如图3和图4所示。



RTD测量测试

为了评估RTD电路和线性化源代码，以精确的可调电阻源代替了电路板上的RTD。所用的仪器是1433-Z十进制电阻。测试的RTD值范围是90Ω到140Ω，代表−25°C到+114°C的RTD温度范围。

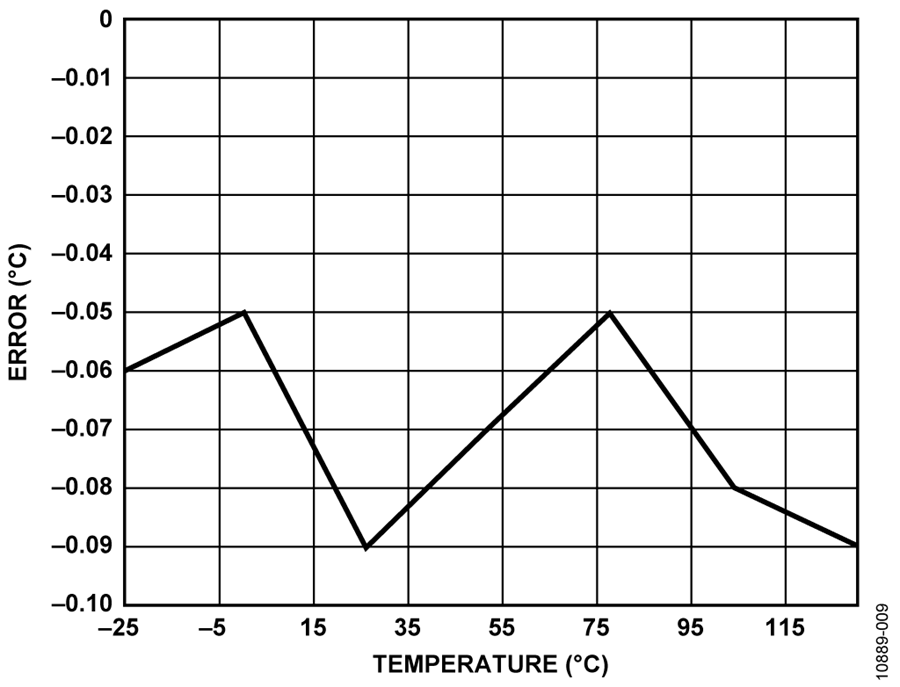

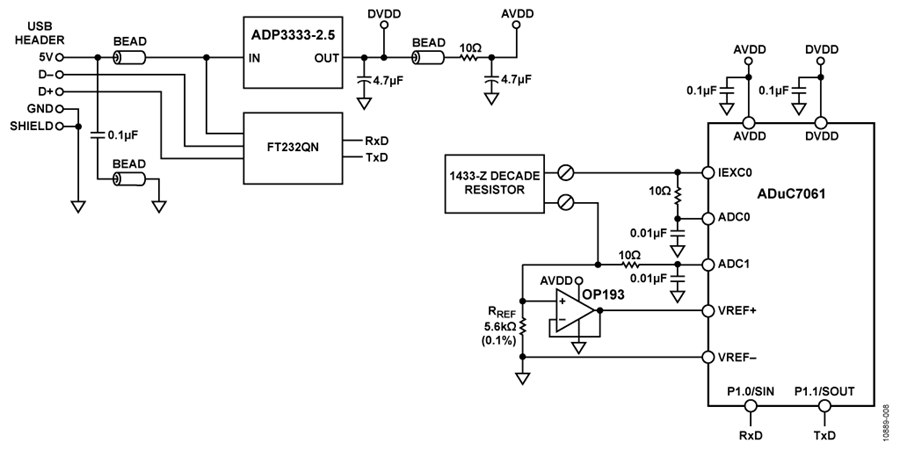

图8显示了RTD测试的误差结果，图9则显示了设置电路。
