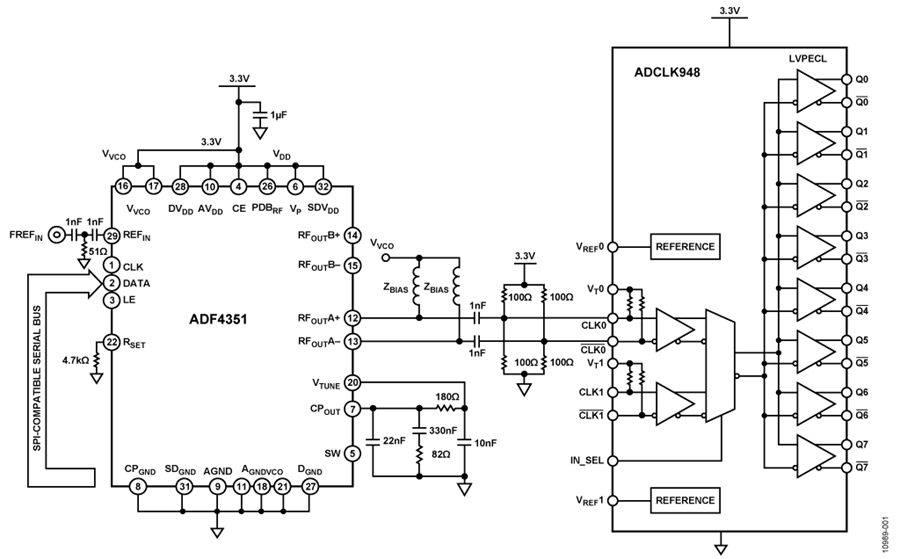

许多系统都要求具有多个低抖动系统时钟，以便实现混合 信号处理和定时。图1所示电路将 ADF4351集成锁相环(PLL)和压控振荡器(VCO)与 ADCLK948接口，后者可通过ADF4351的一路差分输出提供多达八路差分、低电压正射极耦合逻辑(LVPECL)输出。

ADF4351是一款宽带PLL和VCO，由三个独立的多频段 VCO组成。每个VCO涵盖约700 MHz的范围(VCO频率之间 有部分重叠)。这样可提供2.2 GHz至4.4 GHz的基本VCO频 率范围。低于2.2 GHz的频率可使用ADF4351的内部分频器 生成。



要完成时钟生成，必须使能ADF4351 PLL和VCO，且必须设 置所需的输出频率。ADF4351的输出频率通过RFOUT引脚处 的开集输出端提供，该引脚处需要一个并联电感(或电阻) 和一个隔直电容。



ADCLK948是一款SiGe低抖动时钟扇出缓冲器，非常适合与ADF4351配合使用，因为其最大输入频率(4.5 GHz)刚好高 于ADF4351(4.4 GHz)。宽带均方根加性抖动为75 fs。



为了模拟LVPECL逻辑电平，需要向ADCLK948的CLK输入 端增加1.65 V的直流共模偏置电平。这可以通过使用电阻偏 置网络来实现。缺少直流偏置电路会导致ADCLK948输出 端的信号完整性降低。

也可以使用ADF4350小数N分频(137 MHz至4400 MHz)和 ADF4360整数N分频系列等其它集成VCO的频率合成器。



与ADCLK948同一系列的其它可用时钟扇出缓冲器有 ADCLK946(6路LVPECL输出)、 ADCLK950ADCLK950(10路LVPECL输 出)及 ADCLK954(12路LVPECL输出)。

评估本电路时，利用 EVAL-ADF4351EB1Z 板作为时钟源， 并略作修改。EVAL-ADF4351EB1Z板使用标准ADF4351编 程软件，该软件包含在评估板附带的光盘上。此外还需要 ADCLK948/PCBZ，并且无需修改便可以直接使用。



设备要求

需要以下设备：

• EVAL-ADF4351EB1Z评估板套件，含编程软件
• ADCLK948PCBZ评估板
• 3.3 V电源
• 用于连接3.3 V电源和ADCLK948PCBZ的两条电缆
• 两条长度相等且较短的SMA同轴电缆
• 高速示波器(2 GHz 带宽)或等效器件
• R&S FSUP26频谱分析仪或等效器件
• 装有Windows® XP、Windows Vista(32位)或Windows 7(32位)的PC



需要使用SMA同轴电缆，以便将EVAL-ADF4351EB1Z的_OUTA+ 的 RF_OUTA− pins 和EVAL-ADF4351EB1Z A−引脚与ADCLK948PCBZ的CLK0和CLK0 引脚相连。



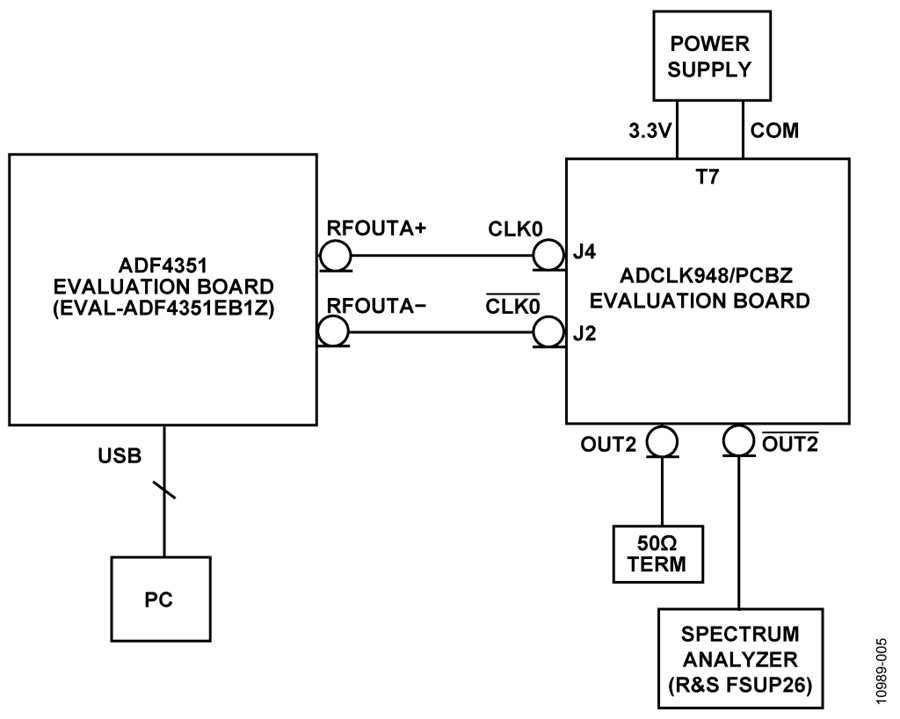

功能框图

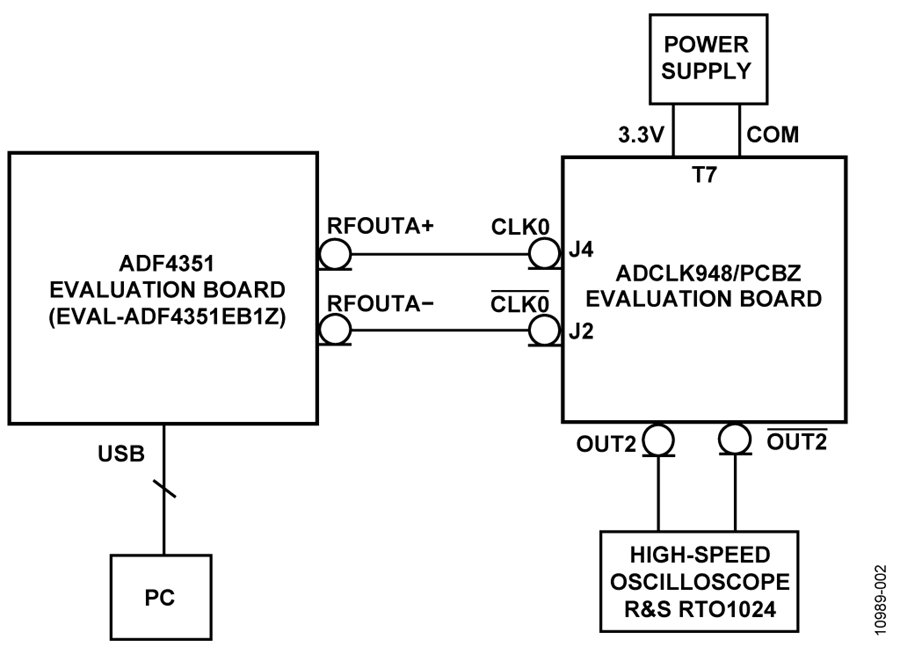

本实验中使用ADCLK948PCBZ 和EVAL-ADF4351EB1Z。这些电路板通过一条SMA电缆连接至ADCLK948PCBZ，如图 1所示。



开始使用

UG-435用户指南详细说明了EVAL-ADF4351EB1Z 评估软件 的安装和使用。UG-435 还包含电路板设置说明以及电路板 原理图、布局和物料清单。电路板上必要的修改是在隔直 电容之后插入100Ω电阻。这些电阻与3.3 V电源相连并接 地。对 RF_OUTA+和RF_OUTA−引脚都应该执行此操作，以提供1.65 V的共模电压(高于所需的最低值1.5 V)。这样可能就需 要去除这些传输线附近的阻焊膜。



UG-068 用户指南包含关于ADCLK948/PCBZ评估板操作的类似信息。



逻辑电平测量

本例中，为准确测量高速逻辑电平，将Rohde & Schwarz RTO1024示波器与两个RT-ZS30有源探头配合使用。



在PC上安装ADF435x软件，具体做法说明如下：

1. 根据UG-435中的硬件驱动程序说明将EVAL-ADF4351EB1Z连接至PC。
2. 根据ADF435x软件的屏幕截图(见图3)对ADF4351 PLL进 行编程。本例中选择了1 GHz的RF频率。
3. 用两条长度相等且较短的SMA电缆将EVALADF4351EB1Z 板的RF_OUTA+ 和 RF_OUTA−SMA 连接器与 ADCLK948/PCBZ板的CLK0CLK0/CLK0 SMA 连接器相连。

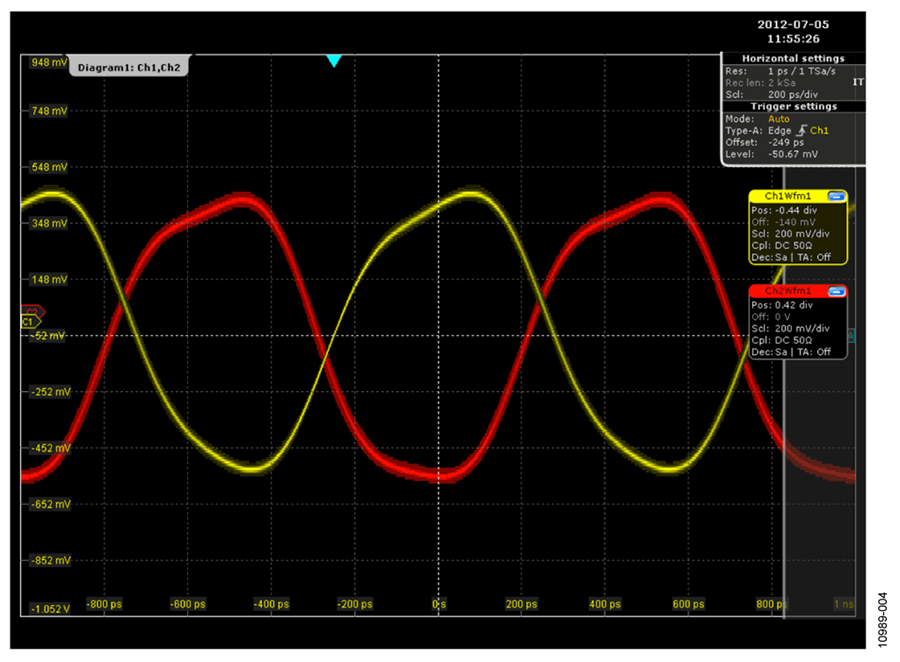

4. 将ADCLK948/PCBZ的差分输出OUT2/OUT2 与高速示波 器相连。有关1 GHz输出的典型波形，请参见图4。

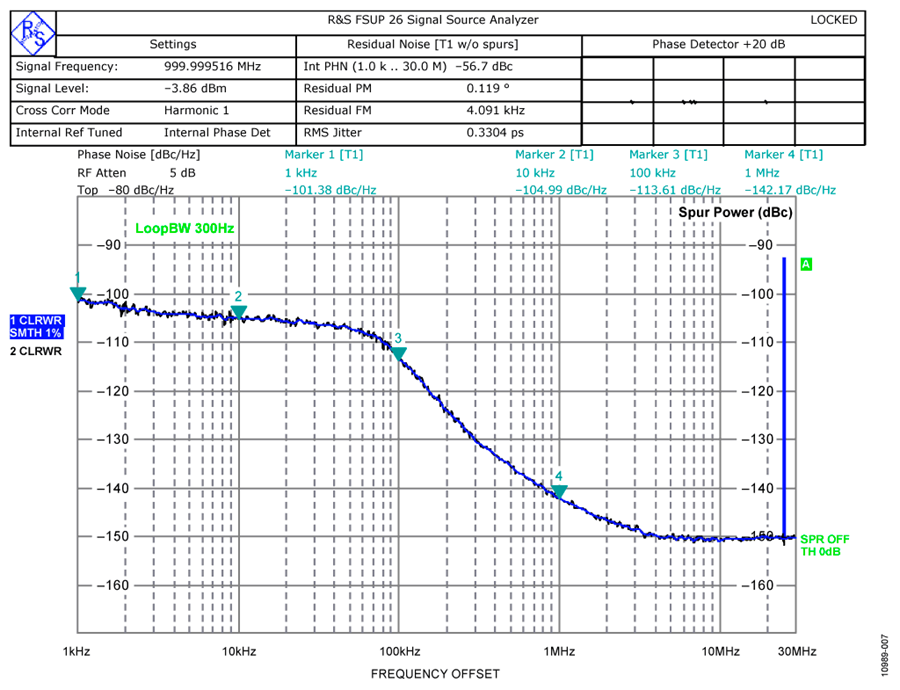

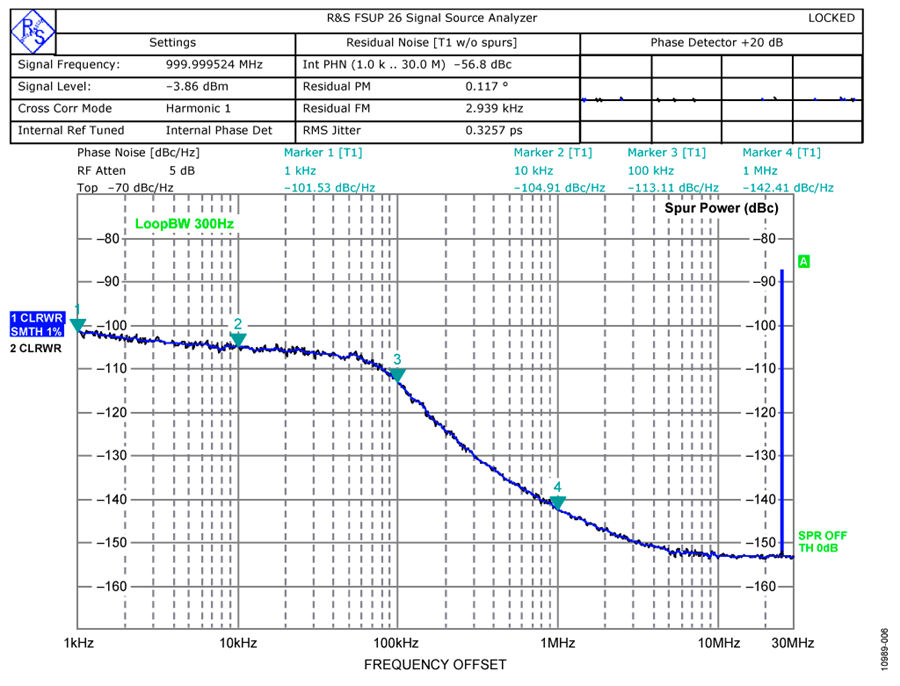

图3. ADF4351软件设置
