优势和特点
- +/-10V工业电平电压输出
- 高精度18位精度
- 片内基准电压缓冲器
电路功能与优势
图1所示电路是一个18位线性、低噪声、精密双极性(±10 V)电压源，所需外部元件的数量极少。 AD5780 是一款18位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。正基准电压输入范围为5 V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5 V至0V。两路基准电压输入均在片内缓冲，无需外部缓冲。相对精度最大值为±1 LSB，保证工作单调性，微分非线性(DNL)最大值为±1 LSB。
精密运算放大器AD8675 具有低失调电压（最大值75 μV）和低噪声（典型值2.8 nV/√Hz）特性，是AD5780的最佳输出缓冲器。AD5780具有两个内部匹配的前馈和反馈电阻，这些电阻连接到运算放大器AD8675，并提供10 V偏移电压。因此，采用单个10 V外部基准电压源时，输出电压摆幅可以达到±10 V。
该电路的数字输入采用串行输入，并与标准SPI、QSPI、MICROWIRE®和DSP接口标准兼容。对于高精度应用，通过结合使用AD5780、ADR445 和AD8675等精密器件，这个紧凑的电路可以提供高精度和低噪声性能。
这一器件组合可以提供业界领先的18位分辨率、±1 LSB积分非线性(INL)和±0.75 LSB微分非线性(DNL)，可以确保单调性，并且具有低功耗、小尺寸PCB、高性价比等特性，采用LFCSP封装。

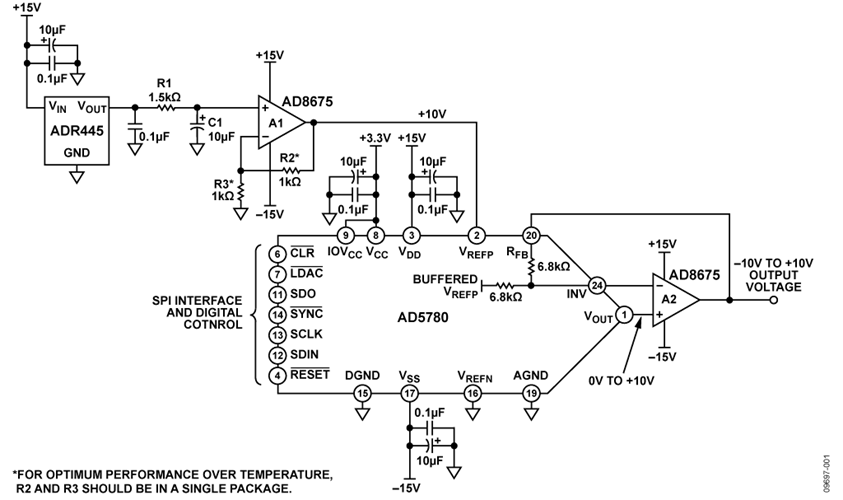

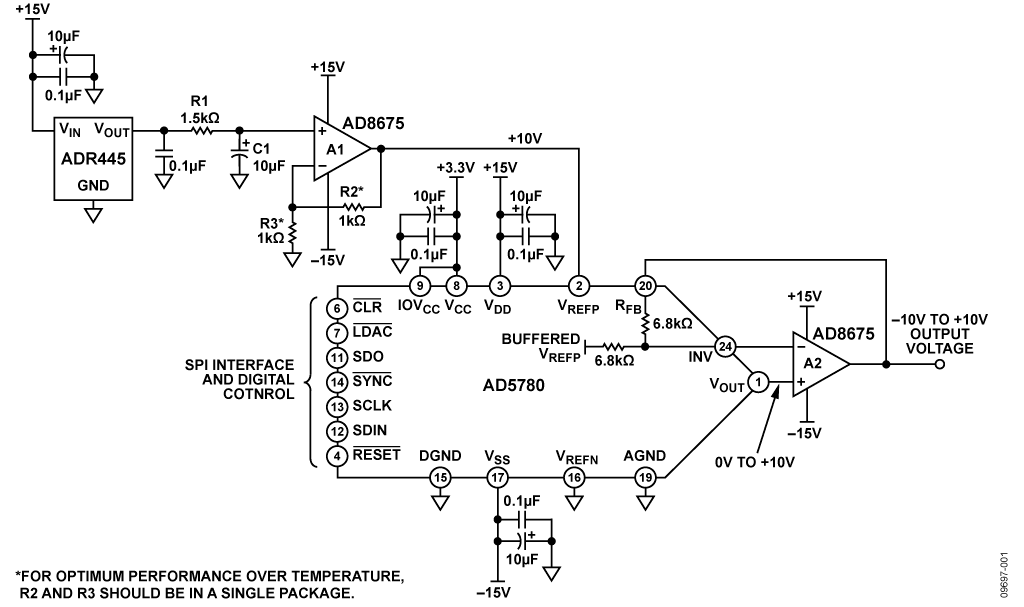

图1. 18位精密、±10V电压源（原理示意图：未显示去耦和所有连接）
电路描述
图1所示数模转换器(DAC)为AD5780，这是一款SPI接口的18位高压转换器，提供±1 LSB INL、±0.75 LSB DNL和7.5 nV/√Hz噪声频谱密度。另外，AD5780还具有极低的温漂(0.005 LSB/°C)特性。
在图1中，AD5780配置为增益为2的模式，这样便可以用单基准电压源来产生对称的双极性输出电压范围。此工作模式采用外部运算放大器(A2)和片内电阻（参见AD5780数据手册）来提供2倍的增益。这些内部电阻相互之间以及与DAC梯形电阻之间均热匹配，因而可实现比率热跟踪。输出缓冲器同样采用AD8675，它具有低噪声和低漂移特性。该放大器(A1)还用于将低噪声ADR445的+5 V基准电压放大至+10 V。此增益电路中的R2和R3为精密金属薄片电阻，其容差和温度系数电阻分别为0.01%和0.6 ppm/°C。要在整个温度范围内达到最佳性能，R1和R2应处于单个封装内，如Vishay 300144或VSR144系列。R2和R3均选用1 kΩ，以便将系统噪声保持在较低水平。R1和C1构成低通滤波器，截止频率大约为10 Hz。该滤波器用于衰减基准电压源噪声。
线性度测量

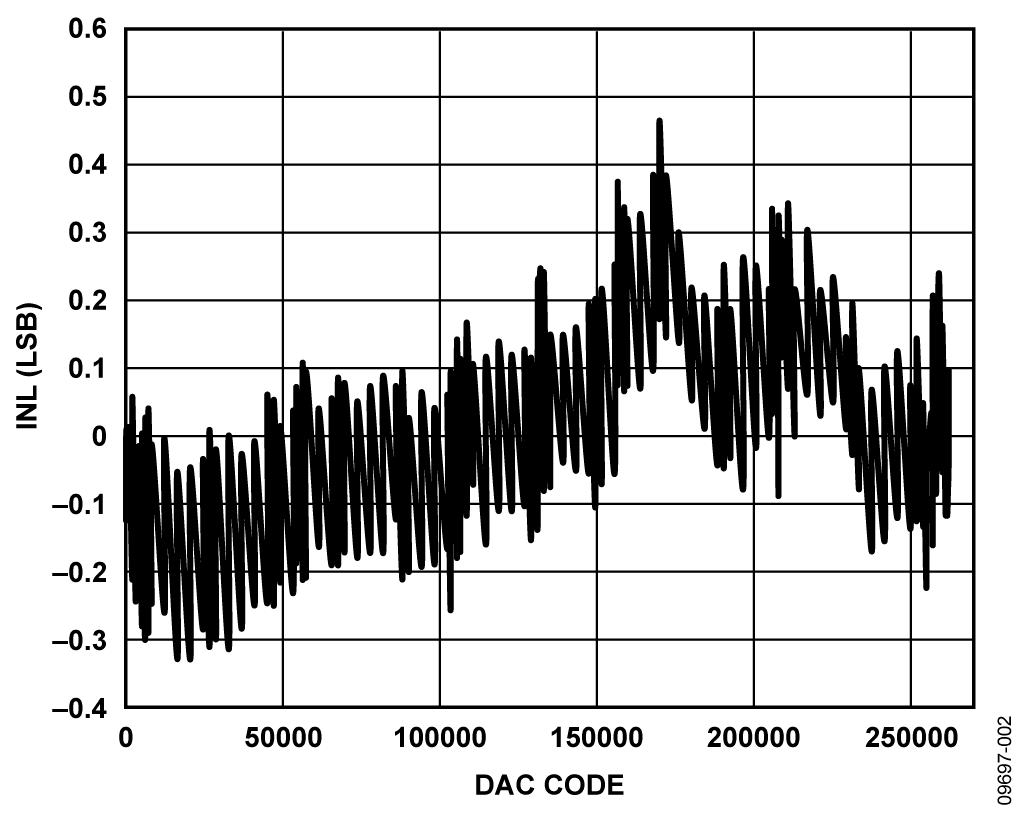

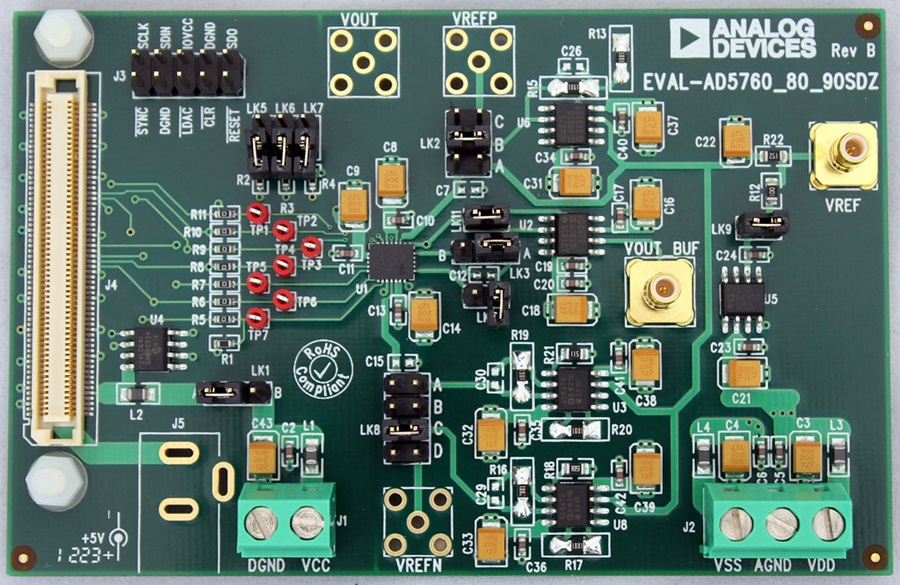

利用Agilent 3458A万用表，在EVAL-AD5780SDZ 评估板上演示图1所示电路的精密性能。图2显示积分非线性与DAC代码具有函数关系，且位于±1 LSB的规格范围内。
图2. 积分非线性与DAC码的关系

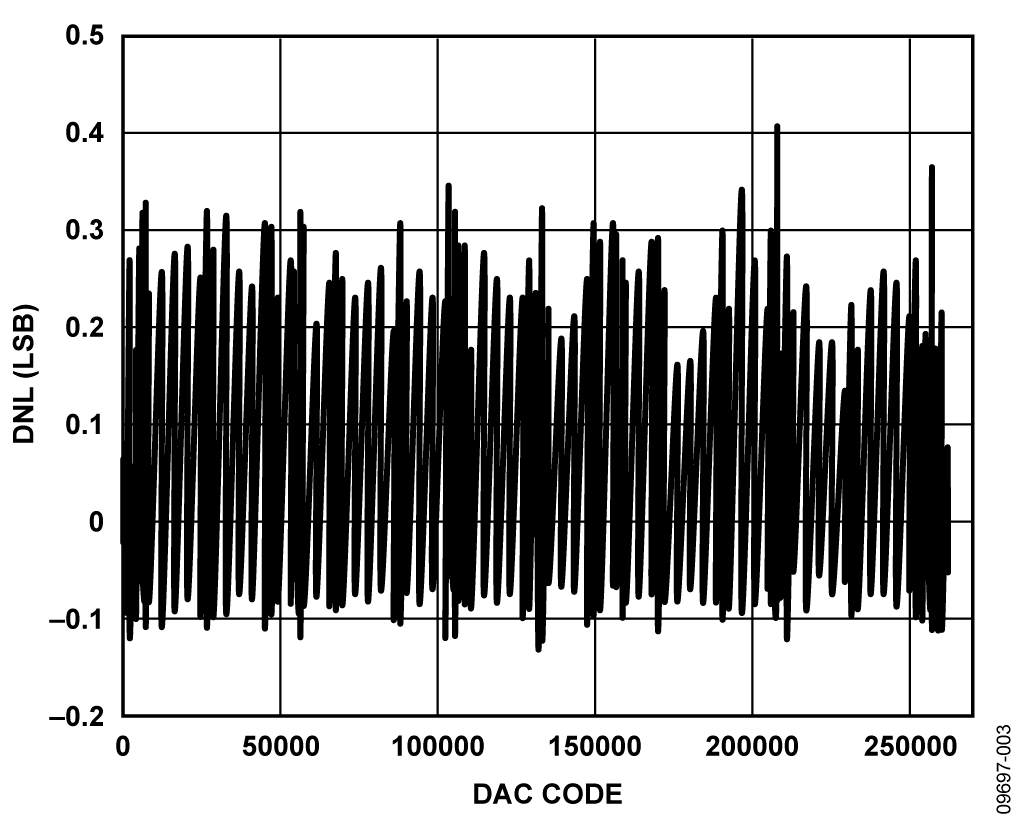

图3显示微分非线性与DAC代码具有函数关系，且位于−0.25 LSB至+0.75 LSB的规格范围内。
要实现高精度，电路输出端的峰峰值噪声必须维持在1 LSB以下，对于18位分辨率和20 V峰峰值电压范围则为76.29 μV。
实时噪声应用中不会在0.1 Hz处有高通截止频率来衰减1/f噪声，但会在其通带中包含低至DC的频率；因此，测得的峰峰值噪声更为实际，如图4所示。本例中，电路输出端的噪声是在100秒内测得的，测量充分涵盖低至0.01 Hz的频率。截止频率上限大约为14 Hz并受限于测量设置。

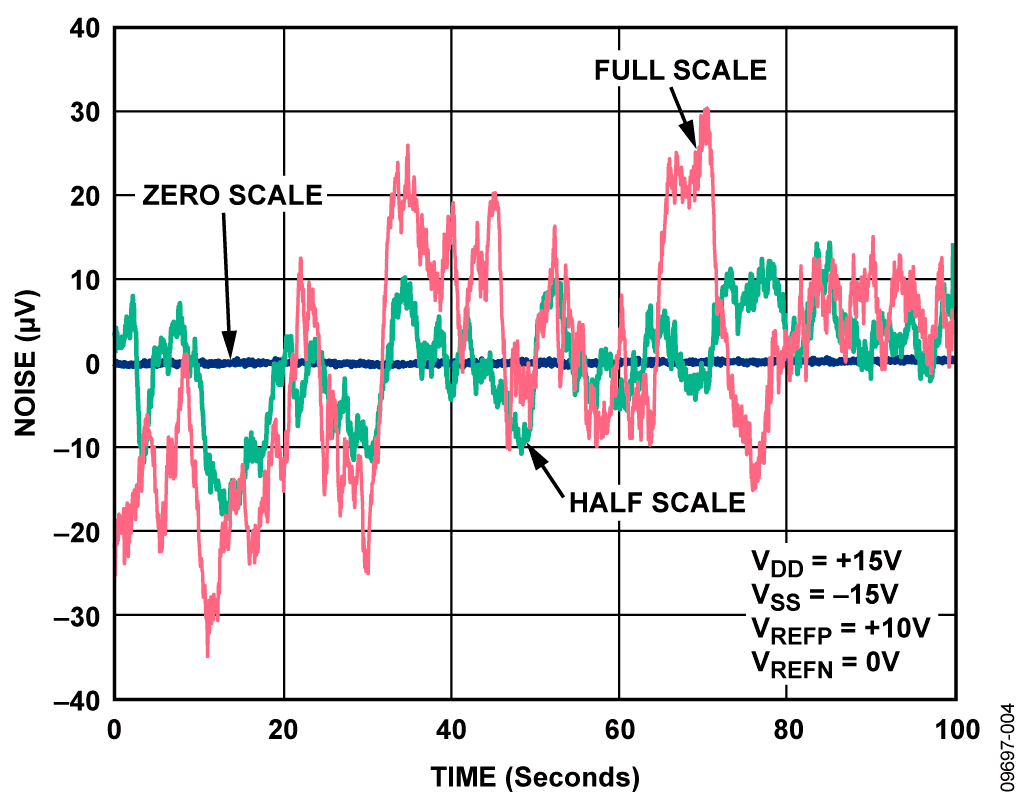

图4显示三种条件下的峰峰值：1.2 μV（零电平输出）、32 μV（中间电平输出）和64 μV（满量程输出）。
零电平输出电压的噪声最低，此时噪声仅来自DAC内核。选择零电平码时，DAC会衰减各基准电压路径的噪声贡献。
图4. 100秒内测得的DAC输出电压噪声：满量程（红色）、中间电平（绿色）和零电平（蓝色）
随着测量时间变长，较低频率将包含在内，而峰峰值将变大。频率较低时，温度漂移和热电偶效应会变成误差源。通过选择热系数较小的器件可以将上述效应降至最小。在此电路中，低频1/f噪声的主要来源是基准电压源。另外，基准电压源的温度系数值也是电路中最大的，为3 ppm/°C。为了改善中间电平和满量程DAC输出噪声，需要使用温度控制的超低噪声基准电压源。

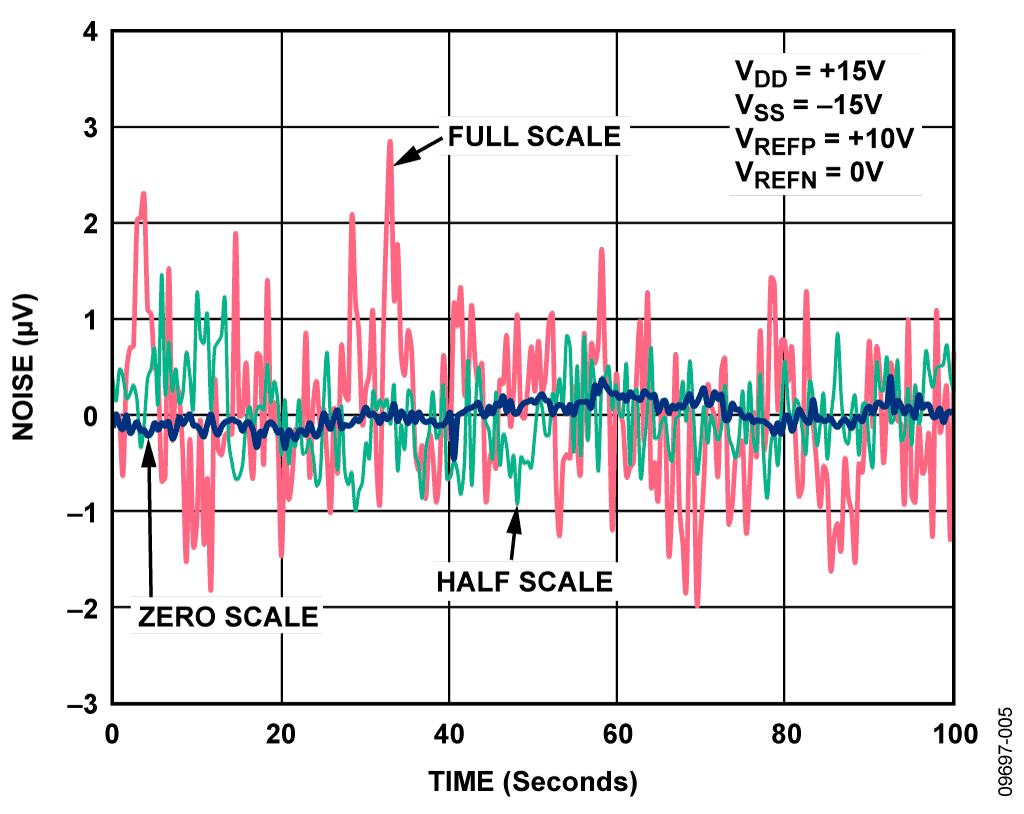

图5显示用+5 V Krohn Hite 523型精密基准电压源取代ADR445后的信号链性能。
欲查看完整原理图和印刷电路板的布局，请参见CN-0200设计支持包：www.analog.com/CN0200-DesignSupport
图5. 采用精密基准电压源时，100秒内测得的DAC输出电压噪声：满量程（红色）、中间电平（绿色）和零电平（蓝色）
电路评估与测试
- 系统演示平台(EVAL-SDP-CB1Z)
- EVAL-AD5780SDZ评估板和软件
- Agilent 3458A万用表
- PC（Windows 32位或64位）
- National Instruments GPIB转USB-B接口电缆
- SMB电缆(1)
软件安装
AD5780评估套件包括一张光盘，其中含有自安装软件。该软件兼容Windows XP (SP2)和Vista（32位和64位）。如果安装文件未自动运行，您可以运行光盘中的setup.exe文件。
请先安装评估软件，再将评估板和SDP板连接到PC的USB端口，确保PC能够正确识别评估系统。

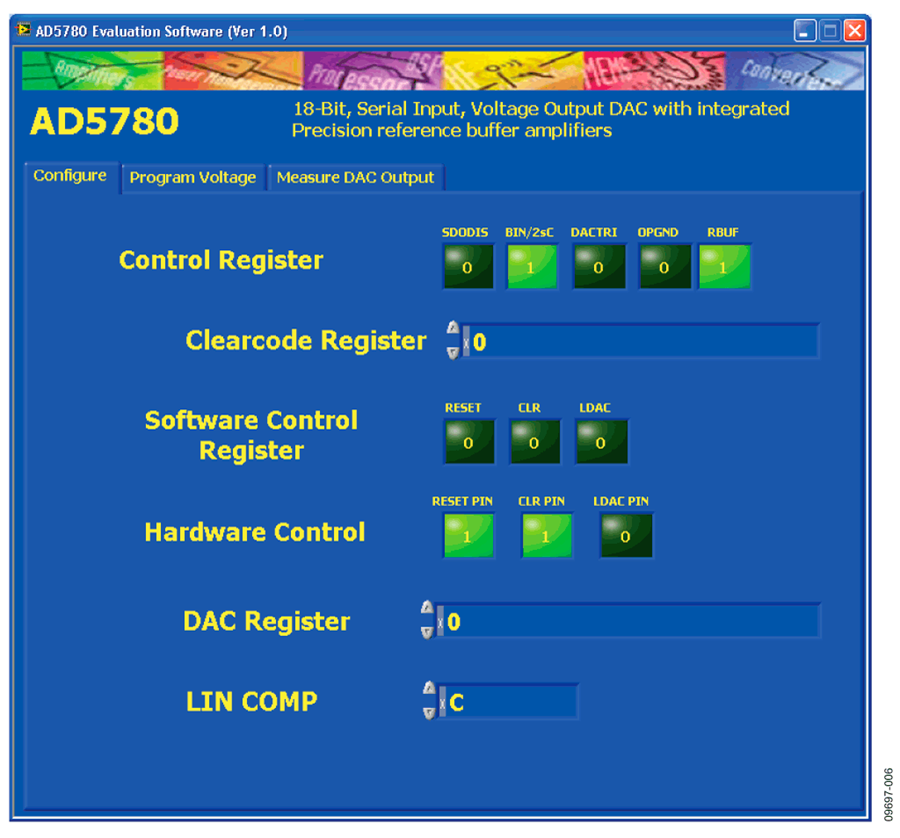

图6. 评估软件主窗口
功能框图

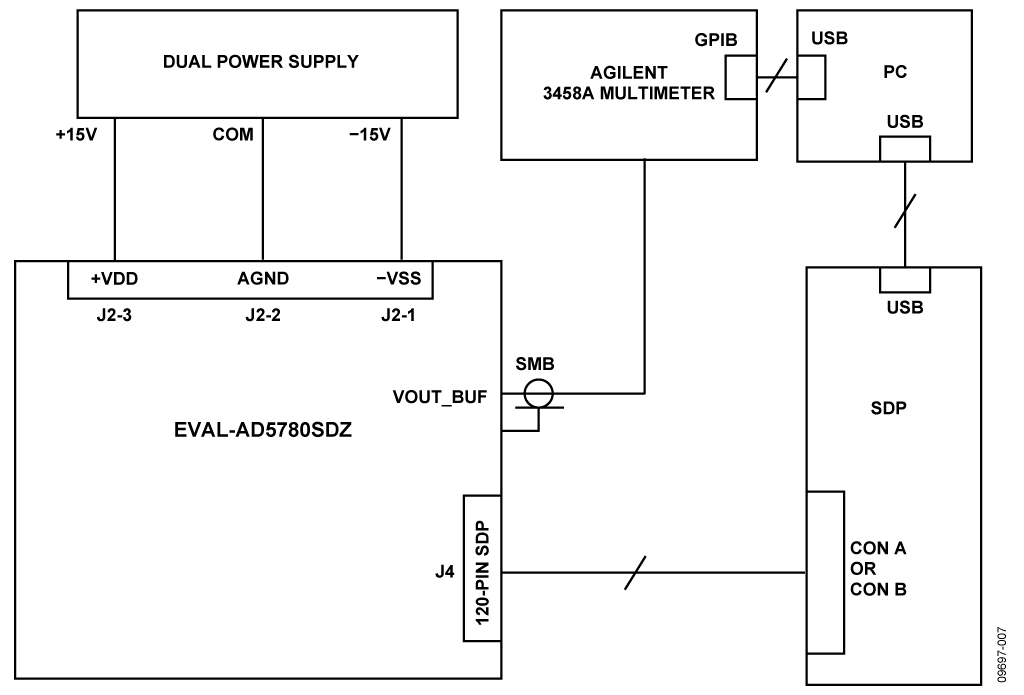

测试配置的功能框图如图7所示。

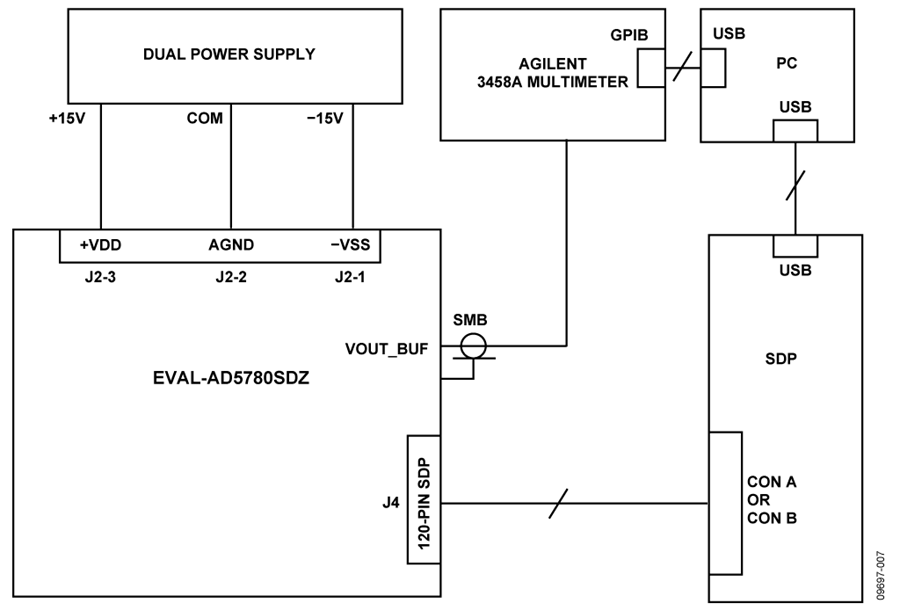

图7. 测试设置功能框图
电源配置
必须提供下列电源：
链路配置设置
默认链路选项如表1所示。该板的默认配置为：VREFP = +10 V，VREFN = −10 V，输出范围为±10 V。
要将该板配置为图1所示电路，必须对表1中的默认链路配置进行如下改动：
这些改动将输出缓冲放大器的增益配置为2，并将AD5780的VREFN引脚连接到地。
欲了解有关EVAL-AD5780SDZ测试设置的更多信息，请参阅用户指南 UG-256 。
测试
VOUT_BUF SMB连接器连接到Agilent 3458A万用表。线性度测量利用AD5780 GUI上的“测量DAC输出”选项卡进行。
噪声漂移测量也是在VOUT_BUF SMB连接器上进行。输出电压利用AD5780 GUI上的“设置电压”选项卡进行。峰峰值噪声漂移的测量时间为100秒。
欲详细了解参数定义以及如何利用测量数据计算INL、DNL和噪声，请参阅AD5780数据手册的“术语”部分和以下文献：数据转换手册第5章“测试数据转换器”，ADI公司
