本电路为高速、高精度、同步采样模数转换应用提供电流隔离，如图1所示。16位PulSAR ADC AD7685 是一款多功能器件，支持通过菊花链监控多个通道。基于运算放大器 AD8615的输入电路对±10 V工业信号进行电平转换、衰减和缓冲，以满足ADC的输入要求。这个灵活的电路包括一个精密基准电压源 ADR391和两个四通道数字隔离器 ADuM1402 ，以便为常见的工业数据采集应用提供紧凑且具成本效益的解决方案。

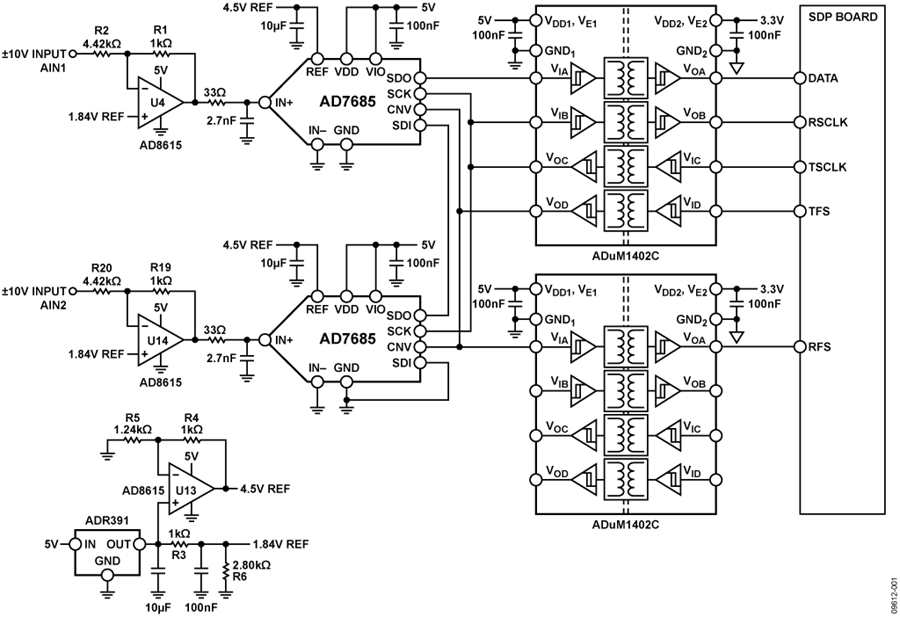

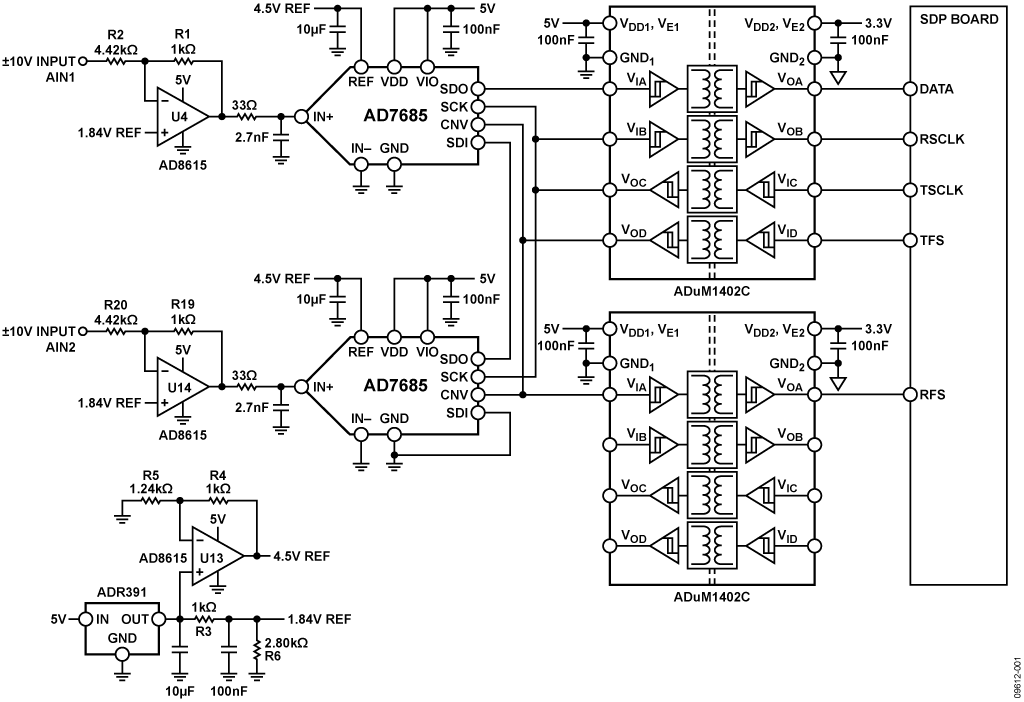

图1. 电流隔离的双通道、同步采样、16位、含菊花链连接的模数转换系统（原理示意图：未显示去耦和所有连接）

AD7685是一款16位、电荷再分配、逐次逼近型(SAR)模数转换器(ADC)，采用2.3 V至5.5 V单电源(VDD)供电。它内置一个低功耗、高速、16位无失码、无流水线延迟的采样ADC、一个内部转换时钟和一个多功能串行接口端口，还集成了一个低噪声、宽带宽、短孔径延迟的采样保持电路。在CNV上升沿，它对IN+与IN-之间的模拟输入电压差进行采样，范围从0 V至VREF。基准电压VREF由外部提供，范围从0.5 V至VDD。图1所示电路采用4.5 V基准电压。



AD7685的功耗与采样速率成线性比例关系。VDD = 5 V且采样速率为250 kSPS时，最大功耗为15 mW。AD7685采用10引脚MSOP封装或10引脚QFN(LFCSP)封装，工作温度范围为−40°C至+85°C。SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连结到单条三线式总线上，或提供一个可选的繁忙(BUSY)指示功能。它采用独立的VIO电源引脚，与1.8V、2.5V、3V或5V逻辑兼容。



完整的模拟信号链采用5 V单电源供电。低压差2.5 V基准电压源ADR391和U13轨到轨CMOS运算放大器AD8615，产生ADC所用的4.5 V基准电压。4.5 V基准电压在U13的输出端提供0.5 V裕量，因此，在5 V电源的标称变化范围内，运算放大器始终保持在线性区域内工作。ADR391 2.5 V输出由U13的噪声增益(1 + R4/R5)放大。对于所选的R4和R5值，噪声增益为1.8，因此基准电压为1.8 × 2.5 V = 4.5 V。



U4和U14运算放大器AD8615提供0.225的信号增益（由R1与R2和R19与R20的比值设置），将20 V p-p的输入信号幅度降至ADC输入端的4.5 V p-p。对于0 V输入，U4和U14的输出端需要2.25 V偏移，这就要求U4和U14同相输入端的共模电压为1.84 V，该电压由电阻分压器R3-R6产生。



U4和U14输出端的R-C网络（33 Ω、2.7 nF）形成一个带宽为1.8 MHz的单极点噪声滤波器。



AD8615是一款CMOS轨到轨输入和输出、单电源放大器，具有极低失调电压、宽信号带宽以及低输入电压和电流噪声等特性。该器件采用DigiTrim®专利调整技术，无需激光调整便可达到出色的精度。AD8615采用2.7 V至5 V单电源供电。

20 MHz以上的带宽、低失调、低噪声和低输入偏置电流特性的结合，使该放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于交流应用。在DigiTrim系列中，AD8615提供最高的输出驱动能力，是音频线路驱动器和其它低阻抗应用的理想选择。



该器件的具体应用包括：便携式和低功耗仪器仪表、便携式设备的音频放大、便携式电话耳机、条形码扫描器以及多极点滤波器。它还具有轨到轨输入与输出摆幅能力，因而设计人员可以在单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。



ADR391是一款微功耗、低压差基准电压源，可利用仅比输出电压高出300 mV的电源提供稳定的输出电压。先进的设计无需外部电容，可进一步节省电路板空间、降低成本。ADR391精密基准电压源具有低功耗、小尺寸和易于使用的特点，非常适合电池供电应用。该器件利用ADI公司的温度漂移曲率校正专利技术，可在TSOT封装中实现9 ppm/°C的低温漂特性。



ADuM1402是一款采用ADI公司iCoupler®技术的四通道数字隔离器。该隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。



iCoupler 器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。



这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。



ADuM1402隔离器提供四个独立的隔离通道，支持2/2方向和最高达90 Mbps（C级）的多种数据速率（请参考数据手册“订购指南”部分）。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。此外，ADuM1402具有低脉冲宽度失真（小于2 ns）和严格的通道间匹配（小于2 ns）特性。与其它光耦合器不同，ADuM1402隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及缺少一个电源条件下的直流正确性。



图1显示AD7685如何通过菊花链连接起来，以减少需要隔离的信号数量。注意，RSCLK和RFS分别是AD7685串行时钟(SCK)和串行帧同步(CNV)的回读结果，这些回读信号相对于DATA信号的偏斜必须非常短。该偏斜为数字隔离器的通道间匹配传播延迟(tPSKCD)，对于ADuM1402C小于2 ns。因此，串行接口能够以数字隔离器的最大速度工作（ADuM1402C为90 Mbps），对应于90 MHz的最大串行时钟频率。如果延迟过长，它可能要受到数字隔离器传播延迟级联的限制。本电路中，对于250 kSPS的采样频率，TSCLK频率为30 MHz。



将两个相位相差90°的±10 V信号施加于EVAL-CN0194-SDPZ板的两个通道（AIN1和AIN2），利用随附的评估软件获得转换结果，如图2所示。使用随附的评估软件还可以查看FFT数据（图3），以及固定直流电平时的代码直方图（图4）。



该电路或任何高速电路的性能都高度依赖于适当的PCB布局，包括但不限于电源旁路、受控阻抗线路（如需要）、元件布局、信号布线以及电源层和接地层。（有关PCB布局的详情，请参见教程 MT-031、 MT-101 和 高速印刷电路板布局实用指南一文。）



有关本电路笔记的完整设计支持包，请参阅 www.analog.com/zh/CN0194-DesignSupport。

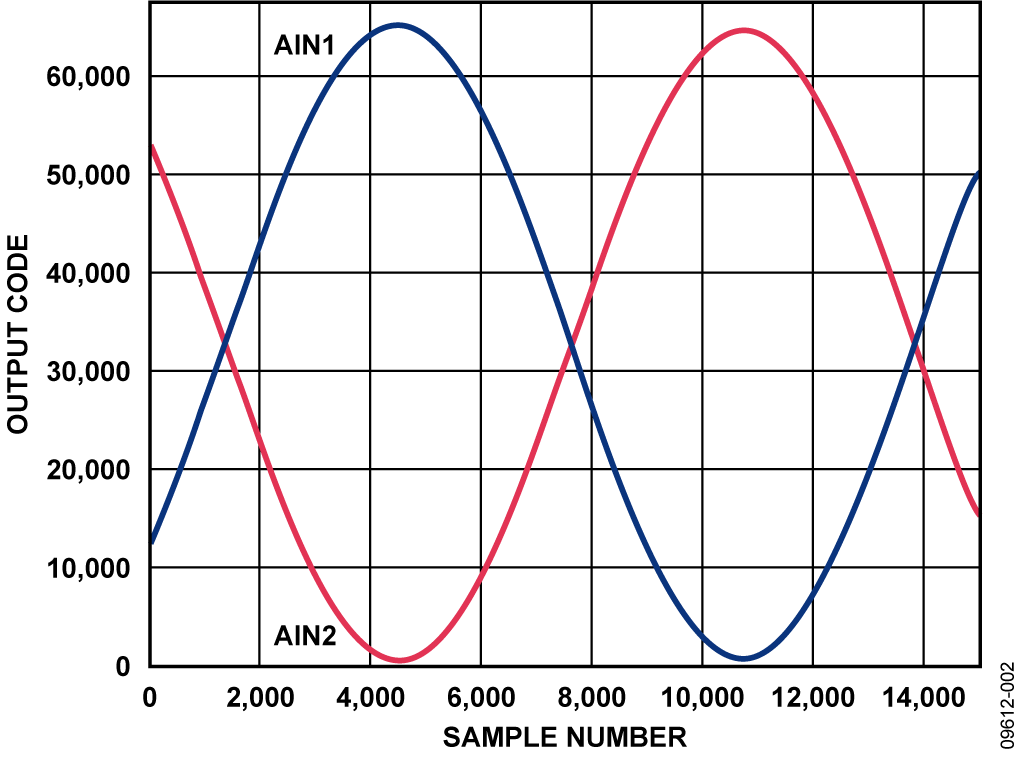

图2. 两个相位相差90°的独立±10V输入信号(AIN1、AIN2)的15,000个样本，施加于EVAL-CN0194-SDPZ板（菊花链模式）的AIN1和AIN2，采样速率250 kSPS

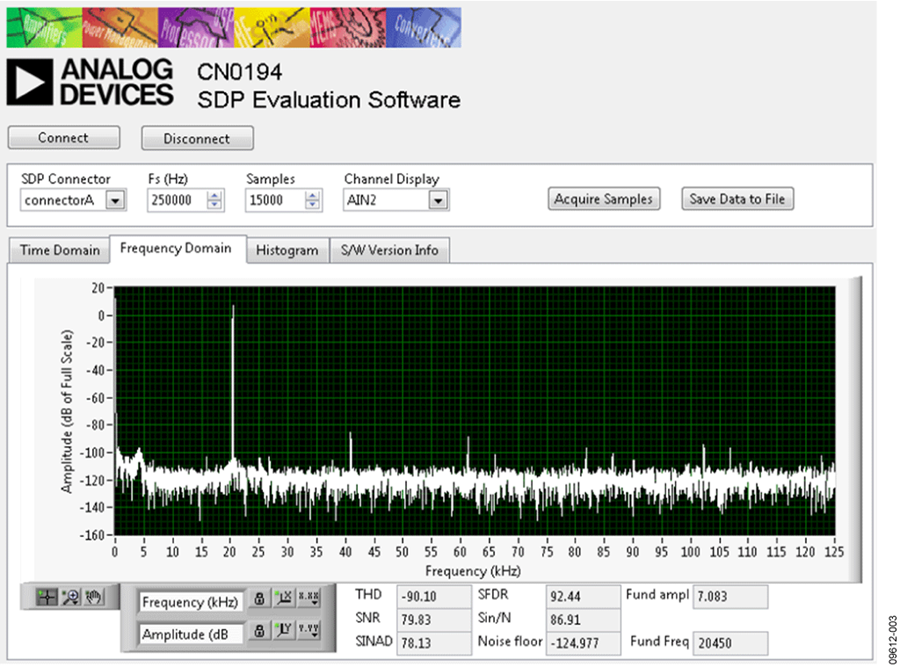

图3. Kaiser窗口（参数 = 20）、20 kHz输入、250 kSPS采样速率下的FFT

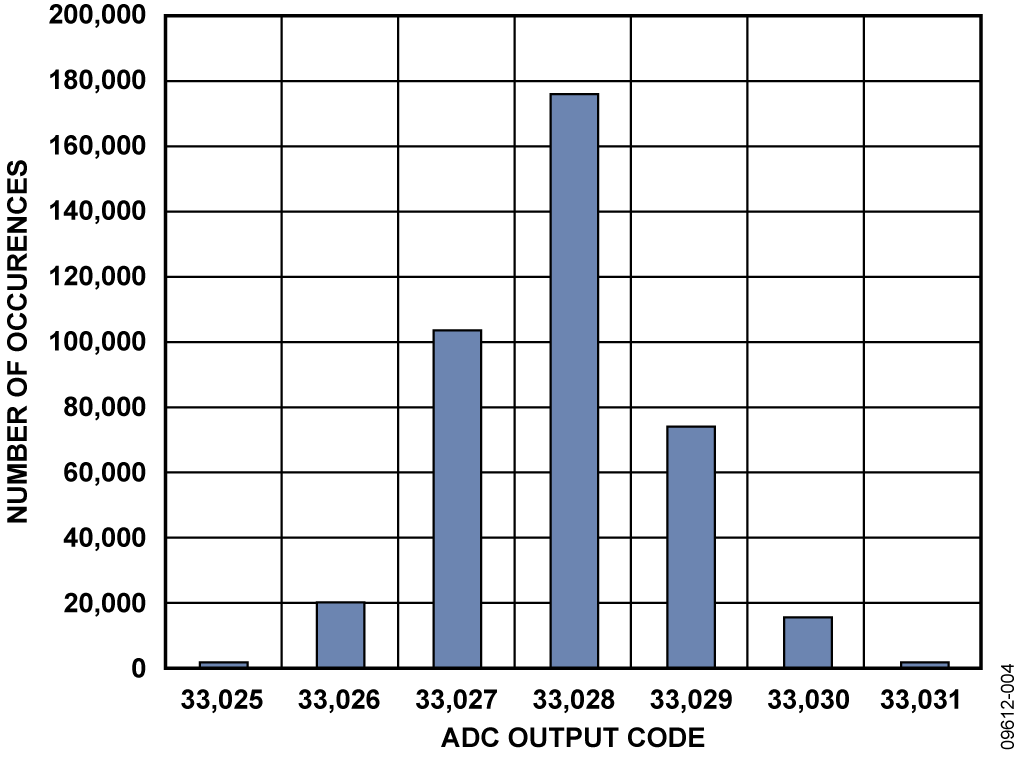

图4. 一个直流输入的直方图（码中心，390,000个样本）

PulSAR系列的其它引脚兼容16位ADC提供更高的采样速率： AD7686(500 kSPS)、 AD7980(1 MSPS)和 AD7983(1.33 MSPS)。如果需要18位分辨率，下列器件也是PulSAR系列的引脚兼容产品： AD7691(250 kSPS)、 AD7690 (500 kSPS)、 AD7982 (1 MSPS)和 AD7984 (1.33 MSPS)。运算放大器 AD8615还提供双通道( AD8616) 和四通道 ( AD8618) 版本。其它可用的驱动运算放大器包括 ADA4841-1（单通道）、 ADA4841-2（双通道）和 ADA4941-1（双通道差分）。

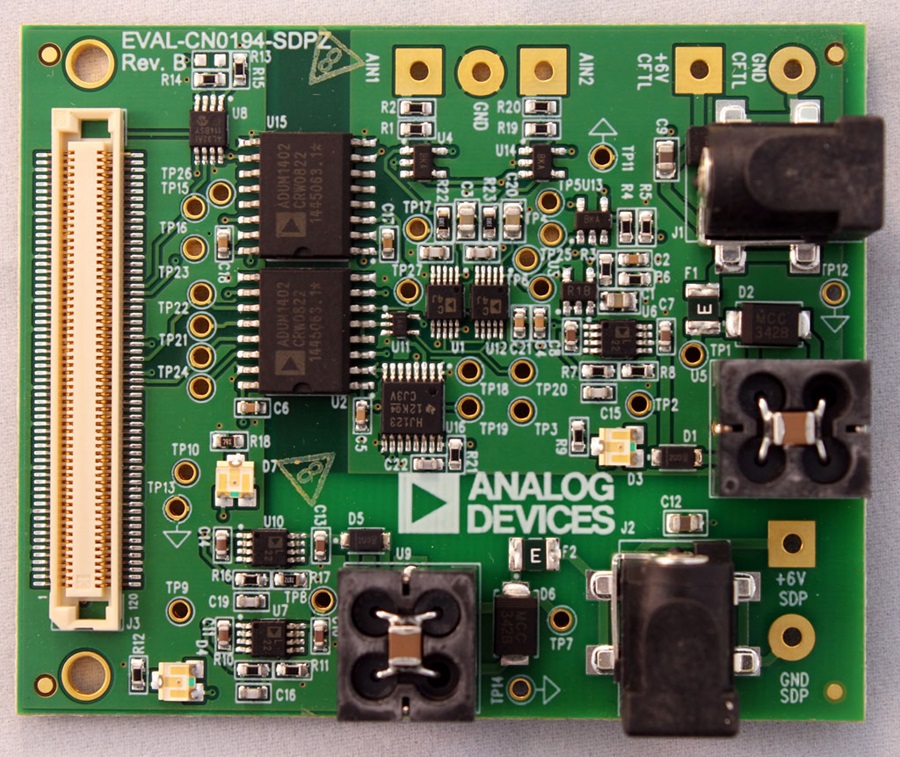

本电路使用EVAL-CN0194-SDPZ电路板和EVAL-SDP-CB1Z系统演示平台(SDP)评估板。这两片板具有120引脚的对接连接器，可以快速完成设置并评估电路性能。EVAL-CN0194-SDPZ板包含要评估的电路，如本笔记所述。SDP评估板与CN0194评估软件一起使用，可从EVAL-CN0194-SDPZ电路板获取数据。

设备要求

• 带USB端口和Windows® XP、Windows Vista（32位）或Windows 7（32位）PC
• EVAL-CN0194-SDPZ电路评估板
• EVAL-SDP-CB1Z SDP评估板
• CN-0194评估软件
• 电源：+6 V或+6 V壁式电源适配器
• 低失真信号源，如Audio Precision System Two 2322等
