产品详情

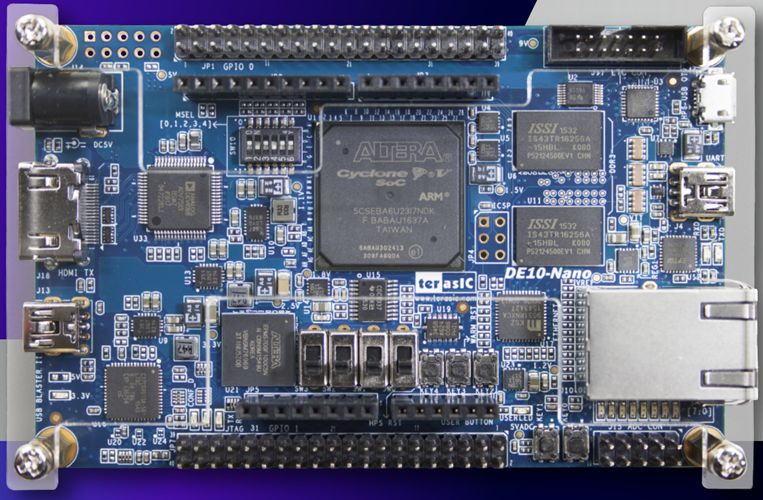

Terasic DE10-Nano 是一款基于 Intel SoC 的开发套件，它把一个 Cyclone FPGA 和一个双核 ARM Cortex-A9 处理器的能力集于一身。Analog Devices 提供了许多开发板以让您扩展该套件的功能。不管是希望测量有毒气体等现实世界现象还是动态地调节电源电压，都很可能有一款解决方案可帮助您快速启动工作。另外，Analog Devices 的 IC 对于使嵌入式系统正常运行是如何至关重要，DE10-Nano 板自身也是一个非常好的例子。











电压轨 / 功能	器件型号	器件描述
电源产品
1.1 V: VCCINT_FPGA  1.1V: VCC_HPS	LTC3616	6A、4MHz 单片同步降压型 DC/DC 转换器
3.3V: VCCIO_3.3V	LTC3612	3A、4MHz 单片同步降压型 DC/DC 转换器
1.5V: VCC_DDR3 1.2V: VCC_1.2V 1.8V: VCC_1.8V	LT3080	可调 1.1A、单电阻、低压差稳压器
9V: VCC_9V_Connector & Header	LT3580	具 2A 开关、软起动和同步功能的升压 / 负输出 DC/DC 转换器
信号链路
模拟输入 (Arduino 排针)	LTC2308	低噪声、500ksps、8 通道、12 位 ADC
板载加速度计	ADXL345	三轴、±2 g / ±4 g / ±8 g / ±16 g 数字加速度计
HDMI 输出	ADV7513	165MHz 高性能 HDMI 发送器

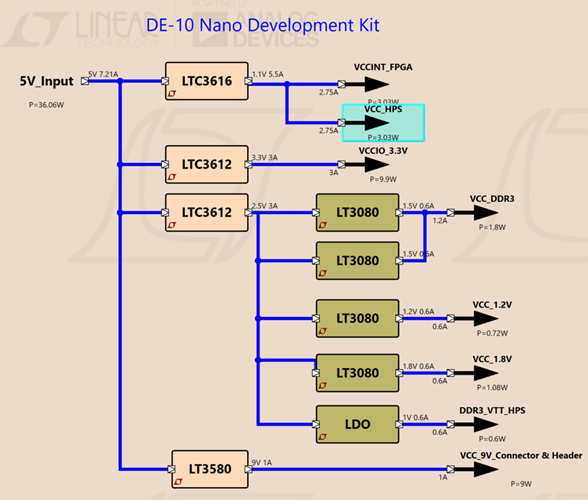

套件方框图
