ADSP-CM408F配电自动化解决方案
设计简介
ADSP-CM40X 系列处理器芯片是 ADI公司最新推出的基于 ARM Cortex M4 内核的产品。该产品处理器主频高达 240Mhz，集成了高性能的 16bits ADC，谐波分析引擎（HAE）以及丰富的内存及外部接口资源，十分适合于中低压的继电保护产品及配电自动化终端、电机伺服驱动控制等应用。
本参考设计有助于用户评估 ADSP-CM40x的功能和性能，快速开发以 ADSP-CM40x 为核心的配电自动化终端、电能质量分析装置等产品。设计方案采用配电自动化最小保护系统，外部三相电压、三相电流及零序电流信号经电压互感器（PT）、电流互感器（CT）变换后，通过精密放大器 AD8604 进行信号调理电路变换，调理电路输出被ADSP-CM408F 内部两个高性能 16 位 SAR结构 ADC进行同步采样，实现同相的电压、电流同步采样。单个采样通道（包含放大电路）实测ENOB可以达到 13bits。电压、电流的采样值送入ADSP-CM408F 的谐波分析引擎（HAE），可以对电压电流原始采样值进行高达 56 次谐波（基于 50Hz 基波）分析。
由于在硬件上加入了电压互感器和电流互感器且在软件上实现了 3相电压、电流采样和谐波分析等，该参考平台特别适合于低压电力保护装置、配网自动化中端 DTU/FTU、电机保护器、电能质量分析装置等领域的制造商参考。

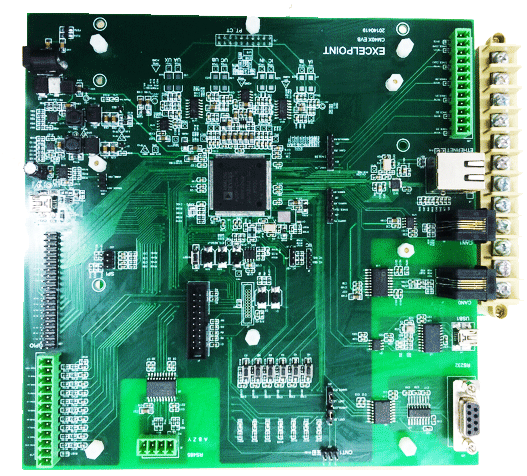

右图为电路板实物图源代码及资料下载

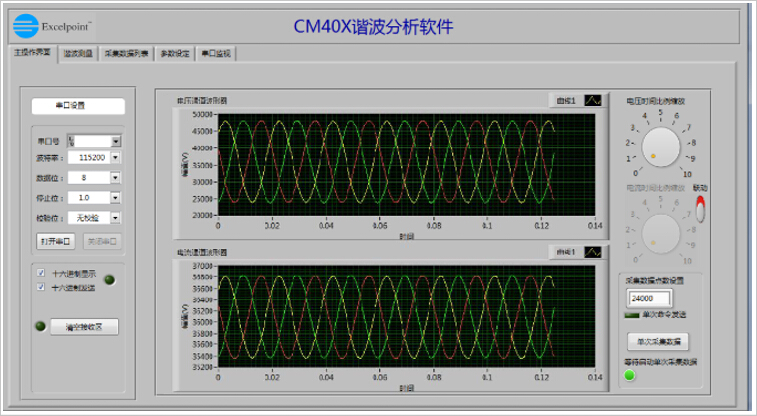

软件设计
软件通过USB转串口线缆连接电路板，主要功能包括
- 波形显示功能
- 原始采集数据显示功能
- 谐波分析结果显示功能
- 参数设定功能
- 串口数据监视功能

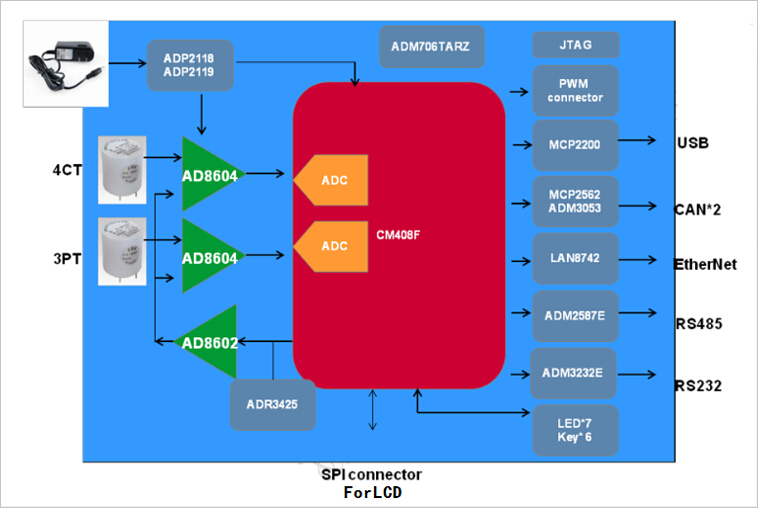

硬件设计
- 采用ADSP-CM408F 处理器芯片
- 外部三相电压、三相电流及零序电流信号通过电压、电流互感器输入
- 通过精密放大器 AD8604 进行信号调理电路变换
- 隔离通讯接口 ：2个 CAN接口、1个 RS-232、1 个 RS-485 接口
- USB OTG 接口、一个 100 M 以太网接口
技术支持
此参考设计由世健提供，如您需要获取更多资源或有任何疑问，请联络世健（Excelpoint），或联系ADI亚洲技术支持中心。
