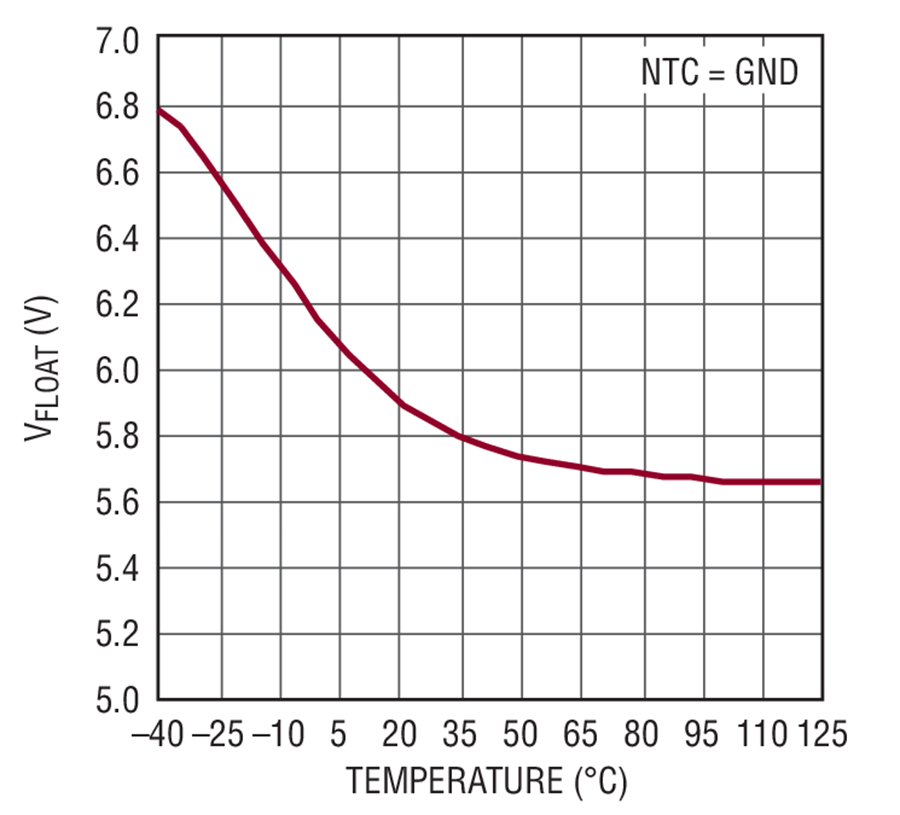

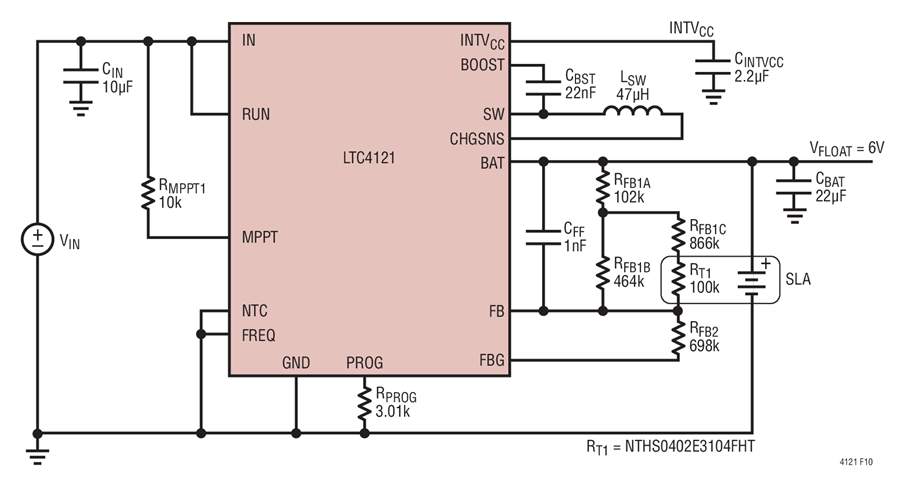

设想我们要设计一款具浮动电压温度补偿功能的密封型铅酸电池充电器。密封型铅酸电池要求在电池温度上升时降低浮动电压。采用 LTC4121 时，这是利用反馈引脚分压器中的一个 NTC 热敏电阻来实现的，如上图所示。通过采用上面的电路，可使浮动电压随着温度的上升而自动下降，如下面的曲线图所示。在该例中，NTC 引脚接地以停用 NTC 适宜温度充电并在一个很宽的温度范围内着重于浮动电压设置。当连接一个 NTC 引脚网络时 (比如：在产品手册示例 1 或示例 4)，在温度低于 0°C 或高于 40°C 时将停用充电器。通过配置使上面的密封型铅酸电池充电器采用一个变化范围可从 6.2V 至高达 40V 的易变电源来充电。开关频率选择为 750kHz 以满足 V_BAT = 4.2V 时的最小导通时间要求。并且选择了一个 47μH 开关电感器以在 V_IN = 40V 时把纹波电流保持在低于 I_CHG 的 30%。
