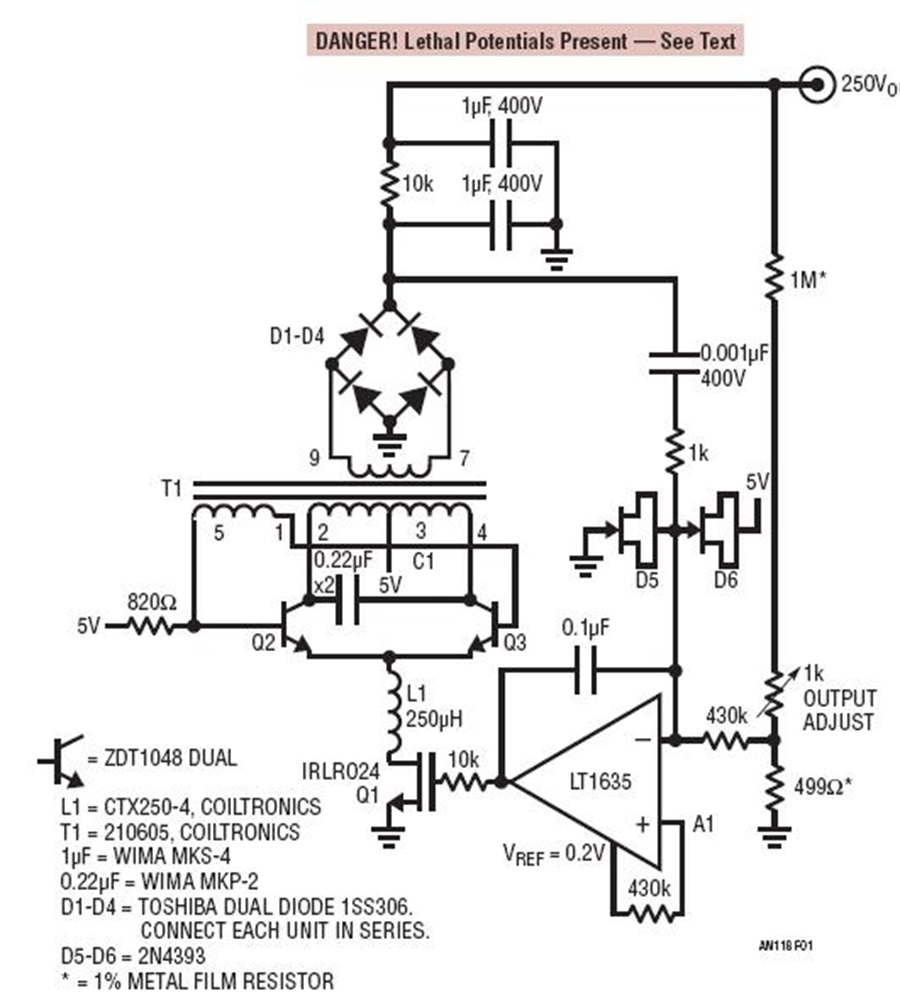

通过最大限度地减少功率驱动级中的高频谐波，该电路的谐振 Royer 拓扑结构在 250V 输出条件下实现了 100μV _P-P 噪声。自振荡谐振 Royer 电路由 Q2、Q3、C1、T1 和 L1 组成。流过 L1 的电流导致 T1、Q2、Q3、C1 电路以谐振的形式振荡，并为 T1 的主端提供正弦波驱动，最终在副端的两端上出现类似正弦波的高压波形。T1 的整流和滤波输出被反馈至放大器基准 A1，这给 Q1 电流宿施加了偏置，从而在 Royer 转换器的周围构成了一个控制环路。L1 可确保 Q1 在高频条件下维持恒定的电流。μA 级的输出电流允许在输出滤波器中使用 10k 电阻器。这极为有助于以非常少的功率损耗来提升滤波器性能。至 A1 负输入的 RC 通路与 0.1μF 电容器相结合以补偿 A1 的环路。D5 和 D6 (低漏电箝位器) 用于在启动及瞬变过程中保护 A1。尽管图 2 的集电极波形发生失真，但不存在高频成分。
