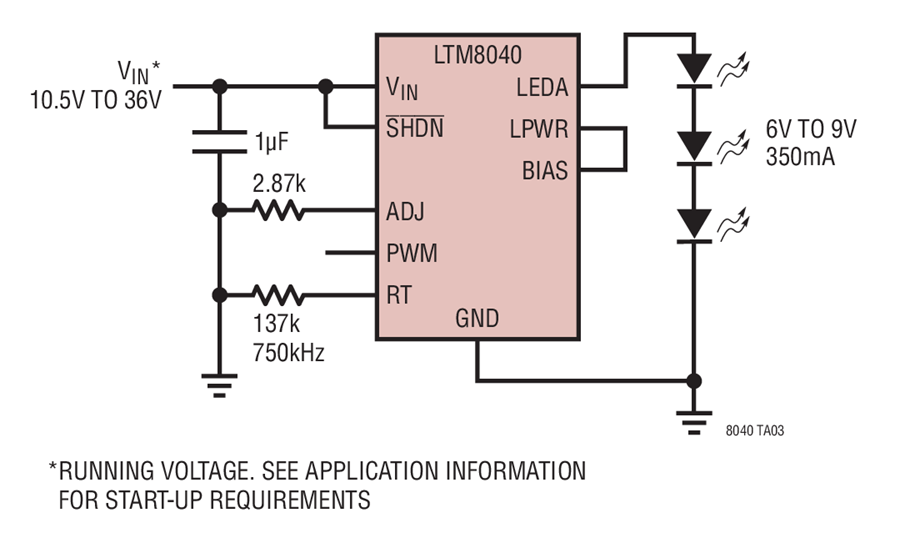

Step Down 350mA Drive with Three Series Red LEDs

LTM8040 是一款固定频率 1A 降压型 DC/DC μModule 稳压器,专为用作一个恒定电流源而设计。内部电路负责监视输出电流,以提供准确的电流调节,这非常适合于驱动高电流 LED。高输出电流准确度在一个很宽的电流范围内 (从 35mA 至 1A) 得以保持,因而在 2.5V 至 13V 的输出电压范围内实现了一个宽调光范围。独特的 PWM 电路提供了一个 250:1 的调光比,从而消除了采用 LED 电流调光时所常见的色偏现象。

凭借其 4V 至 36V 的宽输入范围,LTM8040 可调节各种各样的电源,包括四节电池和5V 逻辑电源轨、未调整的墙上适配器、铅酸电池和分布式电源等等。

LTM8040 采用耐热增强型的紧凑 (15mm x 9mm x 4.32mm) 模压树脂焊盘网格阵列 (LGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8040 是无铅型器件,并符合 RoHS 标准。
