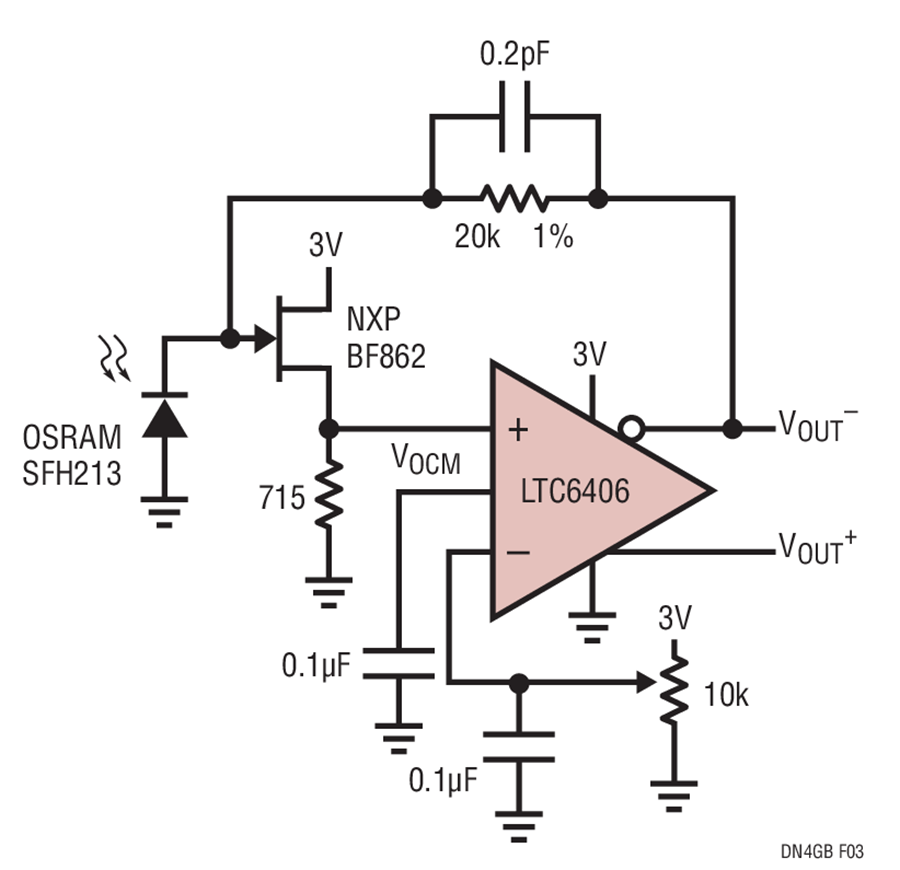

如本电路所示，LTC6406 被连接成一个具有 20kΩ 跨阻抗增益的单端跨阻抗放大器。BF862 JFET 用于缓冲 LTC6406 的输入，从而极大地减轻了其双极输入晶体管电流噪声的影响。现在，该 JFET 的 VGS 被作为一个失调电压而引入，但它通常为 0.6V，因此该电路在采用单 3V 电源的情况下依然运作良好，而且该失调电压能够利用 10k 电位器来调整。图 4 示出了时域响应。20MHz 带宽测量的总输出噪声在 V _OUT ⁺ 上为 0.8mV _RMS，而在 V _OUT ^- 上为 1.1mV _RMS。采取差分方式时，跨阻抗增益则为 40kΩ。
