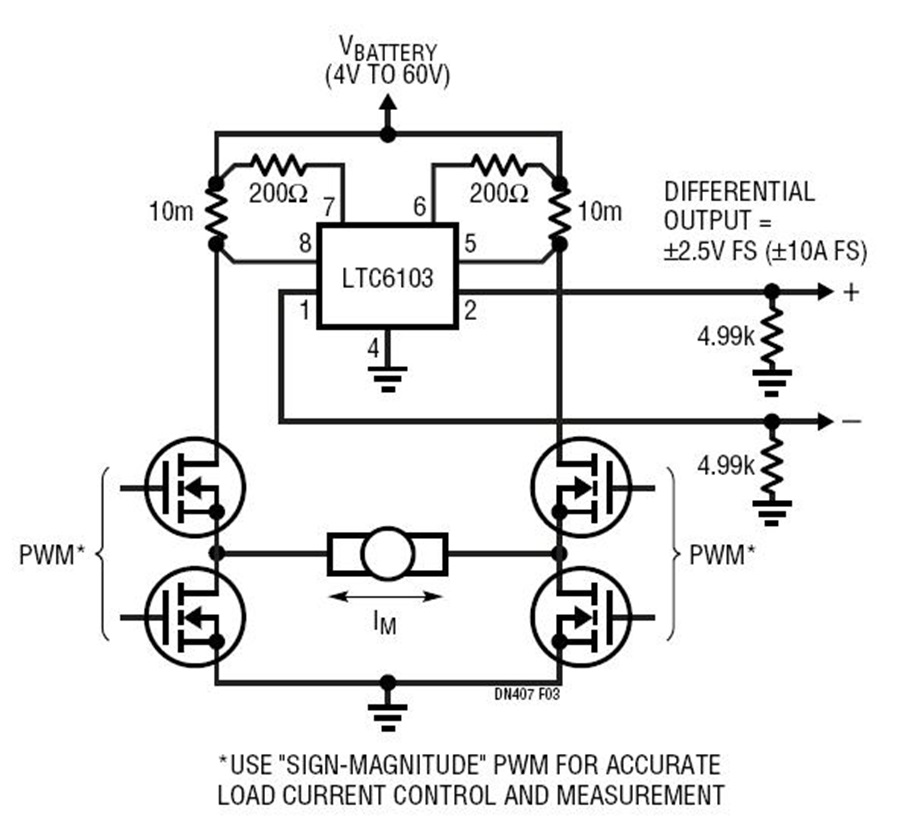

LTC6103 的双路输出可单独地用来提供过载检测，和/或被用作一个差分对以向模数转换器 (ADC) 提供一个双向信号 (示例)。图 3 示出了一款面向普通 H 桥应用的典型电路。功率器件可以是互补型 MOSFET、纯 N 沟道 MOSFET 或其他的开关器件。当桥接器驱动负载时 (在所举的例子中假设是一部电动机)，LTC6103 的其中一个输出将升至地电位以上，而另一个输出则保持被下拉至地的状态，从而形成了一个准确的双向差分输出和一个从不降至地电位以下的共模电压。输出电阻的选择 (本例中为 4.99k) 是可以调节的，以满足任何 ADC 的源阻抗要求。
