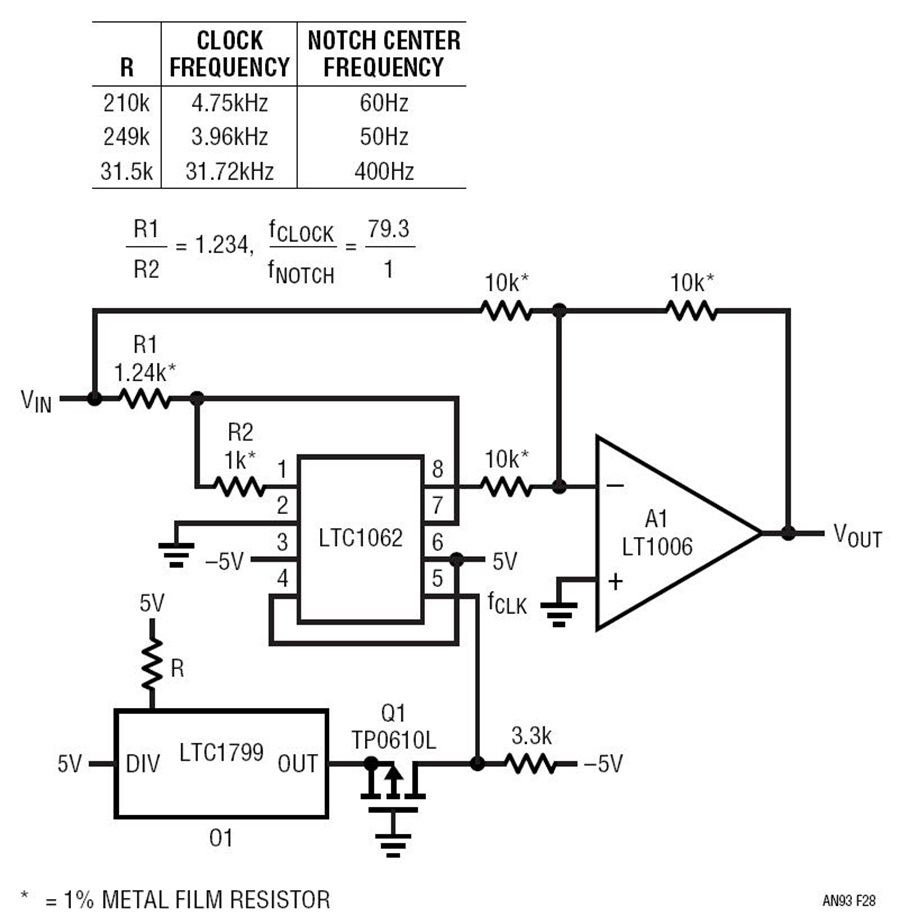

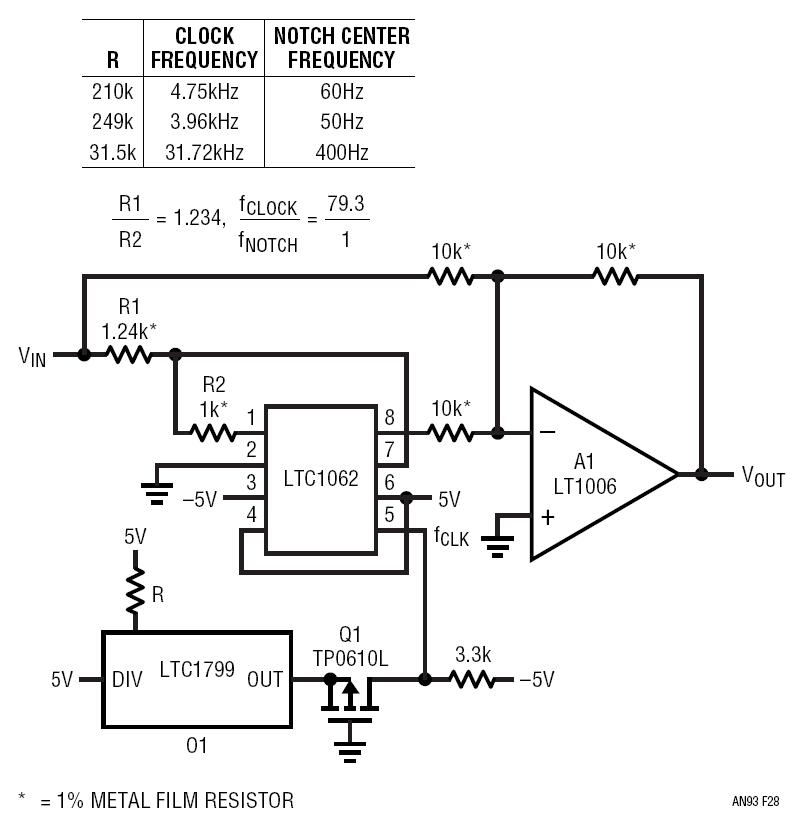

该电路示出了一种通过改变单个电阻器的阻值来调谐一个陷波滤波器中心频率的快速和简洁的方法，可对此电路进行开关切换。LTC1062 开关电容器滤波器和 A1 形成了一个时钟可调谐型陷波滤波器 (见 LTC1062 的产品手册)。采用 5V 电源来运行的 O1 提供了时钟，利用 Q1 对其进行电平移位以驱动由 ±5V 电源供电的 LTC1062。在该场合中，列出了 3 种常见的陷波频率；其他的陷波频率则可根据所列的等式通过调谐 O1 来选择。
