由太阳能电池产生的功率会随着照明条件而发生显著的变化。因此，需要使用一种可再充电的存储器件 (例如：超级电容器) 以在太阳能电池照明不足时提供连续供电。虽然超级电容器的电荷储存容量远低于电池，但其所需的维护则明显较少，充电很容易，而且它的循环寿命也比电池要高出几个数量级。
存储器件可与 LTC3536 降压-升压型 DC/DC 转换器组合使用，后者系专为简化对来自低输入电压 (例如：光伏电池) 的能量进行收集和管理的任务而设计。LTC3536 能在低至 1.8V 的输入电压下工作，并在很宽的输入电压范围内 (可高于或低于输出电压) 提供非常高的效率。

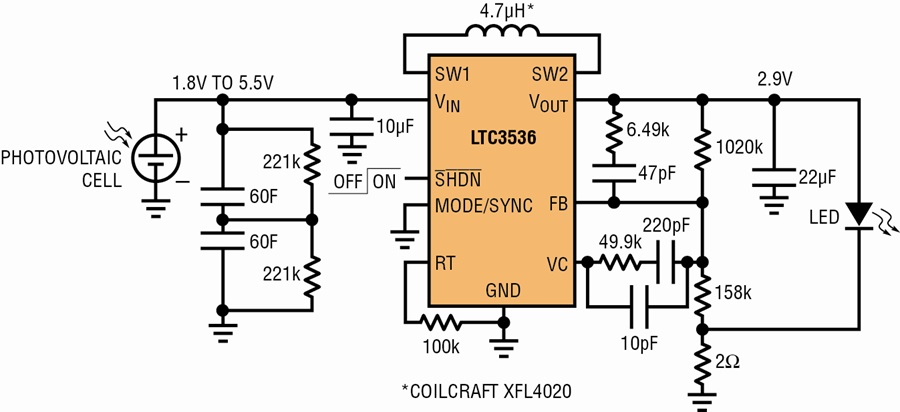

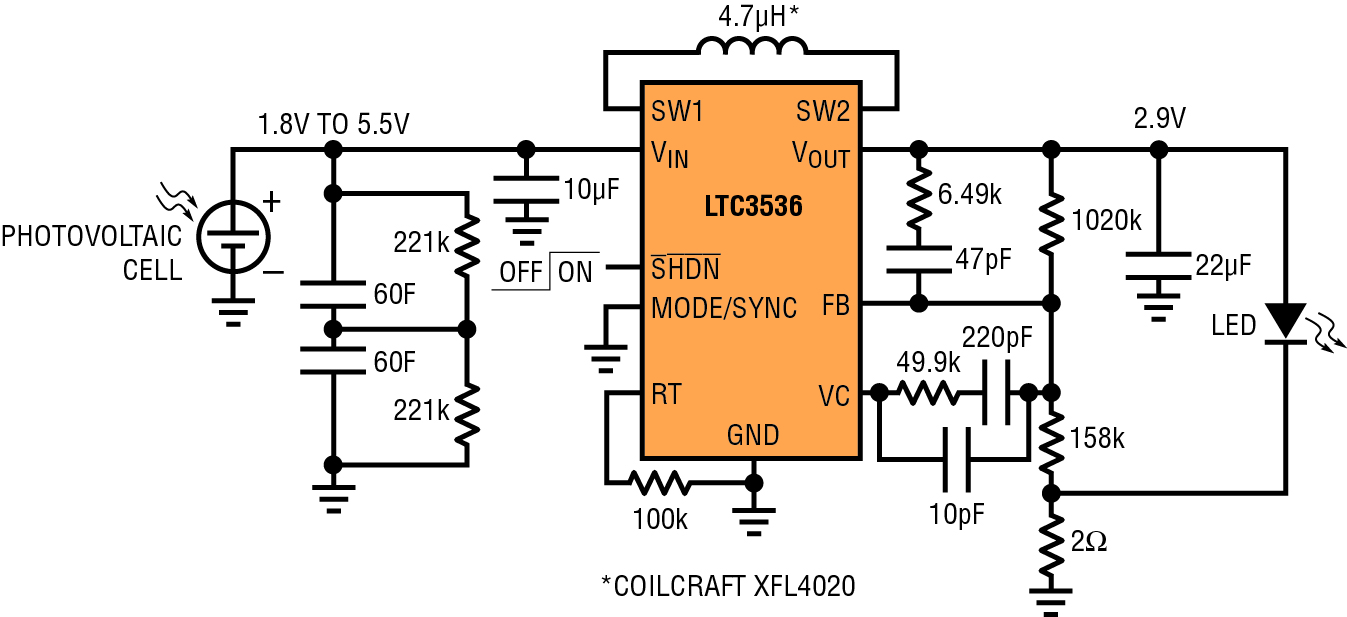

上面的电路示出了一种由太阳能电池供电并用于应急 LED 手电筒的 LED 驱动器应用。当手电筒关闭时，LTC3536 处于停机模式。当不再有环境光可用时，低于1μA 的静态电流可最大限度地减小超级电容器的电荷消耗。
当 LED 手电筒开启时，LTC3536 通过 SHDN 引脚接通以向 LED 提供 105mA 的恒定负载电流。下图示出了这款电源的高效率，其可实现两节串联 60F 电容器的缓慢放电 (最低放电至 1.8V)。LTC3536 负责调节输出和 LED 电流，可保证提供持续 14 分钟的照明 (假如超级电容器充电至高达 5V)。通过增大超级电容器的电容值或者采用配备适当充电控制功能的电池，可以延长该时间。
