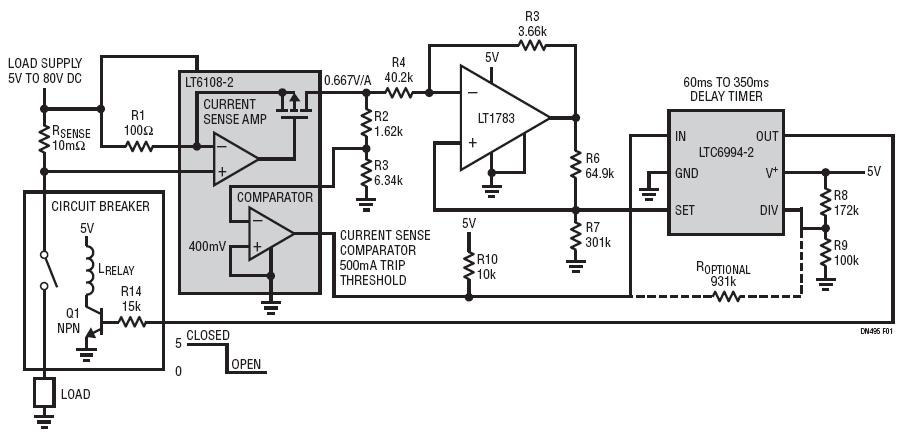

该电路具有三个不同的部分 —— 电路断路、电流检测和定时。电路断路功能部件可以是任意类型的电控制式继电器或固态开关，其规格大小根据受保护负载的额定电压和电流来正确地选定。负载电流检测通过一个具内置比较器的 LT6108-2 电流检测放大器来实现。LT6108-2 将一个小值检测电阻器两端的电压降转换为一个与负载电流成正比的接地参考输出电压。跳变门限通过利用电阻分压器调节输出电压并将结果馈至具高精度 400mV 电压基准的集成型比较器来产生。当负载电流超过该门限时，比较器将改变状态。为了避免持续时间很短的瞬变引发讨厌的跳变，在比较器输出与电路断路器之间增设了一个 LTC6994-2 Timerblox 延迟定时器。跳变时，比较器下降沿将起动一个可变的延时间隔，假如该延时间隔允许结束，则向电路断路器发出开路的指示信号。如果瞬变持续时间短于该延时，则不执行任何动作。
