24Vin 至 5Vout/0.7A No Opto 隔离型反激式控制器
详情介绍
概览
产品详情
LT3504 是一款 4 通道、单片式、降压型转换器，专为执行 100% 占空比操作而设计。其独特的架构可提供一个偏置电压，可以很容易地适应 N 沟道保护方案，从而允许 LT3504 在过压瞬变过程中和低至 3.2V 的压差条件下连续运作。LT3504 拥有众多的特点，其中包括输出电压跟踪和排序、可编程频率、可编程欠压闭锁和一个用于在所有输出均处于调节状态时发出指示信号的电源良好引脚。

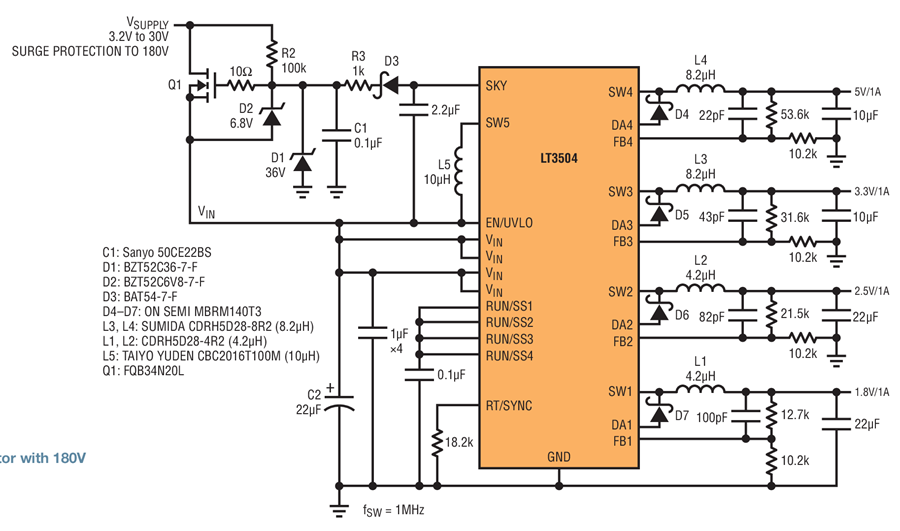

图中示出了一款工作在3.2V 至 30V 电压范围的4 输出、1A 降压型稳压器的完整应用电路。Q1 提供至 180V 的浪涌保护。一个片内升压型稳压器负责产生一个比输入电压 VIN 高 5V 的电压轨 (VSKY)。在正常工作条件下 (VIN < 33V)，VSKY 电压轨给 MOSFET Q1 提供栅极驱动，从而为 LT3504 提供了一条至 VSUPPLY 的低电阻路径。此外，VSKY 引脚还负责为每个降压转换器通道中的开关提供基极驱动，这允许执行100% 占空比运作并免除了增设降压型转换器中常见的升压电容器之需。
