LT1116 是一款超快 (12ns) 比较器，设计用于检测靠近负电源的信号。输入共模范围从低于正电源 2.5V 扩展到低至负电源轨。和 LT1016 一样，这款比较器也是专为直接与具有互补型输出的 TTL 逻辑器件相连而特别设计的。该比较器可以依靠单 5V 电源或双 ±5V 电源供电运作。严格的偏移电压规格和高增益允许 LT1116 在高精度应用中使用。
LT1116 专为针对众多的工作条件改善速度和稳定性而设计。输出级在两个方向中均提供了有源驱动以为 TTL 逻辑或无源负载实现最大速度，而且它还具有极小的交叉传导电流。与其他的快速比较器不同，LT1116 即使面对通过有源区的缓慢转换也能保持稳定，这就免除了规定一个最小输入摆率的需要。
LT1116 具有一个内部 TTL 兼容型锁存器，用于保存输出端上的数据。只要锁存引脚保持高电平，该锁存器就将保持数据。负电源电压的变化对增益、偏移和负电源电流等器件参数不会产生显著的影响。

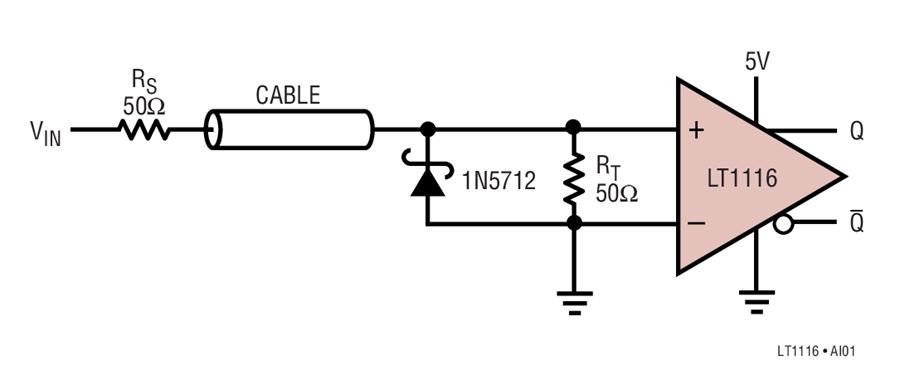

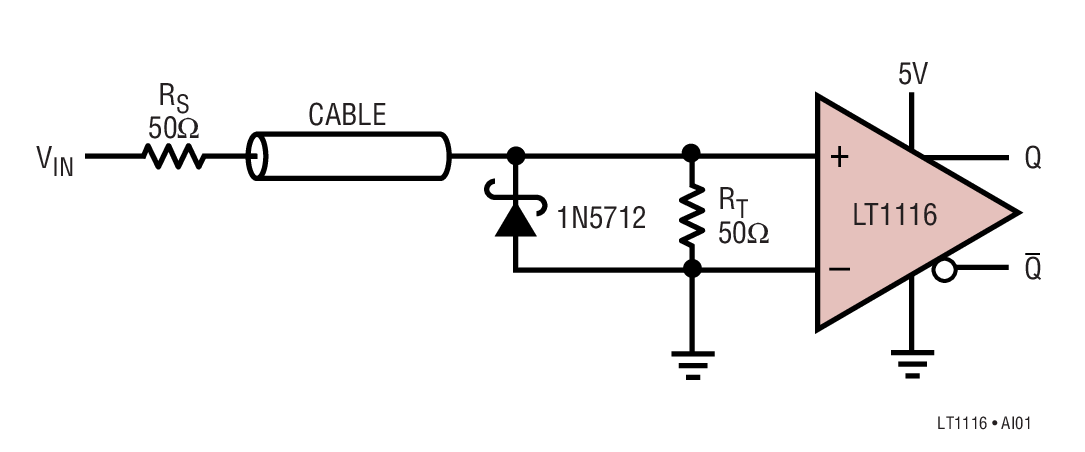

上图的过零检测器演示了使用快速箝位二极管。对这电路的恢复 (从 500V 过驱动低于 V–) 是大约 18ns。
