LT1376 5V 降压型转换器
详情介绍
概览
产品详情

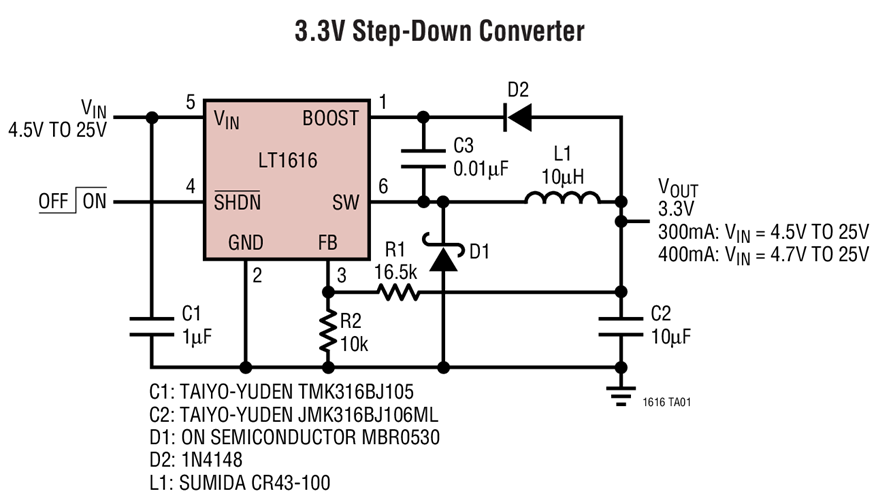

LT1616 是一款具有内部 0.6A 电源开关的电流模式 PWM 降压型 DC/DC 转换器，其采用纤巧型 6 引脚 SOT-23 封装。3.6 至 25V 的宽输入范围使得 LT1616 适合于调节多种多样的电源，从 4 节电池和 5V 逻辑电源轨到未调整的墙上变压器和铅酸电池等等均在其列。其高工作频率允许使用纤巧的低成本电感器和陶瓷电容器。由于其内部补偿免除了额外的组件，因此一款完整的 400mA 降压型稳压器所占用的 PC 电路板面积在 0.15 平方英寸。
由于采用了恒定频率电流模式 PWM 架构并可在采用陶瓷电容器时实现稳定运作，因而能产生低的可预知输出纹波。电流限制提供了针对短路输出的保护。低电流 (<1μA) 停机模式提供了完全的输出断接，从而可在电池供电型系统中实现简易的电源管理。
工具及仿真模型
LTspice
LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.
To launch ready-to-run LTspice demonstration circuits for this part:
Step 1: Download and install LTspice on your computer.
Step 2: Click on the link in the section below to download a demonstration circuit.
Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.
