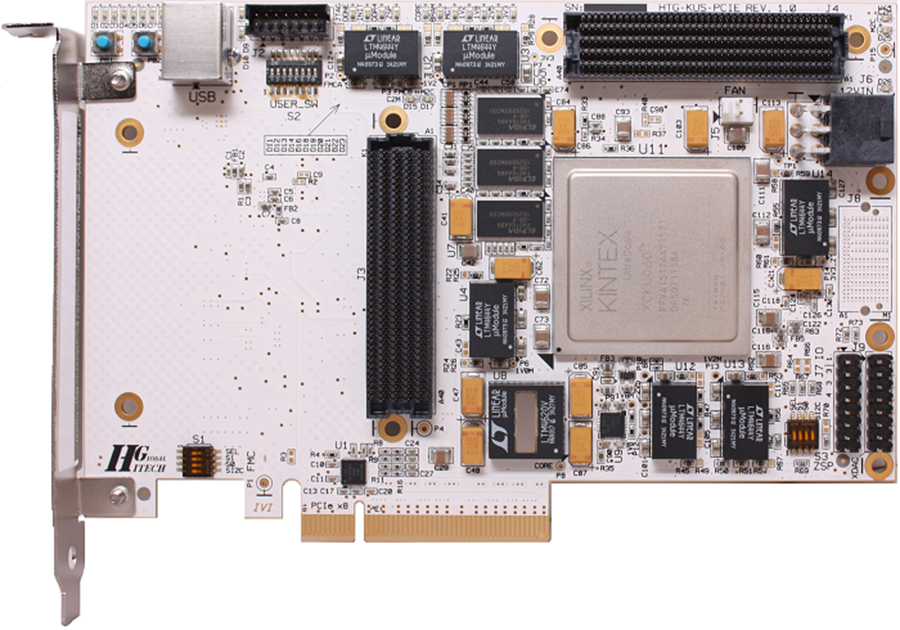

HiTech Global 的 HTG-K800 平台得到了 Xilinx Kintex UltraScale XCKU-60、085、或 115 FPGA 和多种扩展模块的支持，其非常适合那些需要高性能 Xilinx FPGA 可编程性和灵活硬件平台的应用。

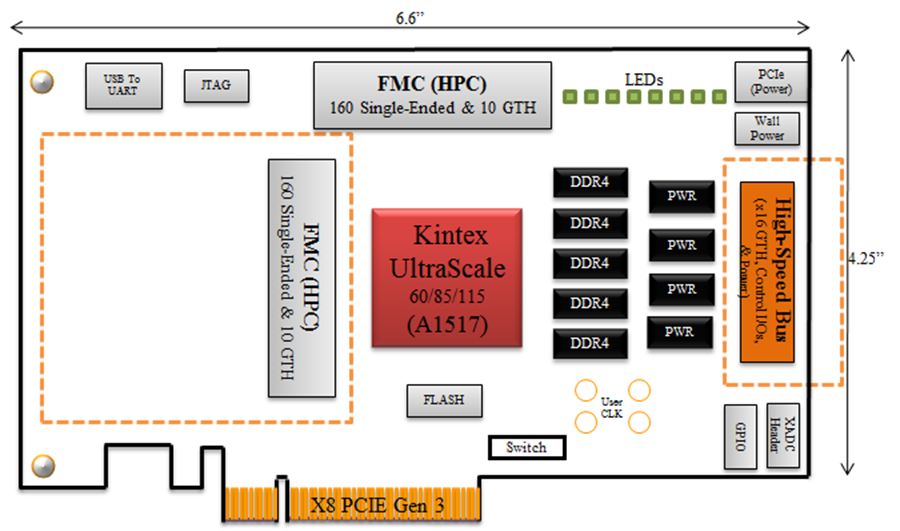

HTG-K800 Kintex UltraScale 平台的模块化架构通过两个业界标准的 Vita57.1 FPGA 夹层连接器 (FMC) 和一根采用 Samtec Z-Ray 连接器的 HTG 高速总线提供了极佳的通用性水平。两个高引脚数 (HPC) FMC 连接器可提供对总共 320 个单端 I/O (或总共 160 个 LVDS 对) 和内置 Kintex UltraScale FPGA 的 20 个高速 GTH 串行收发器的访问。HTG 高速总线可提供对 16 个 GTH 串行收发器、用于控制功能的单端 I/O 引脚、和用于混合存储立方体 (HMC)、QSFP+、SFP+、SMA 起动和重定时器 / 变速器接口 (例如: CFP2、CFP4、QSFP28) 等子卡的可调电源的访问。

HTG-K800 专为大批量生产而设计，并可进行定制以具有快速周转时间。

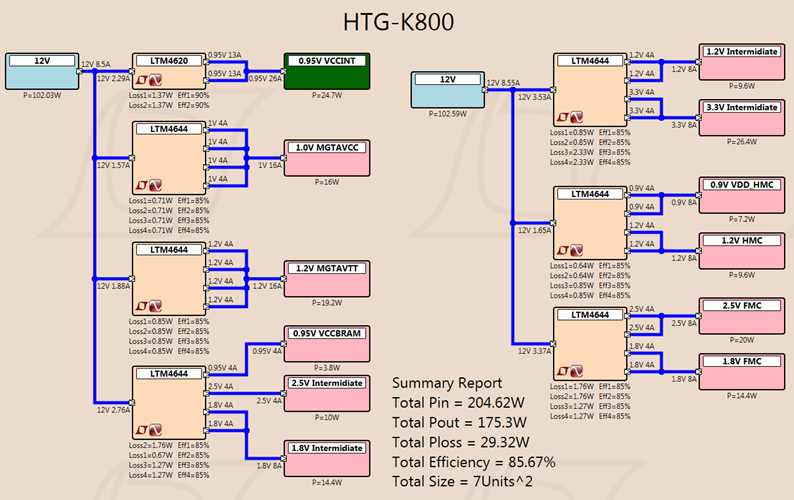

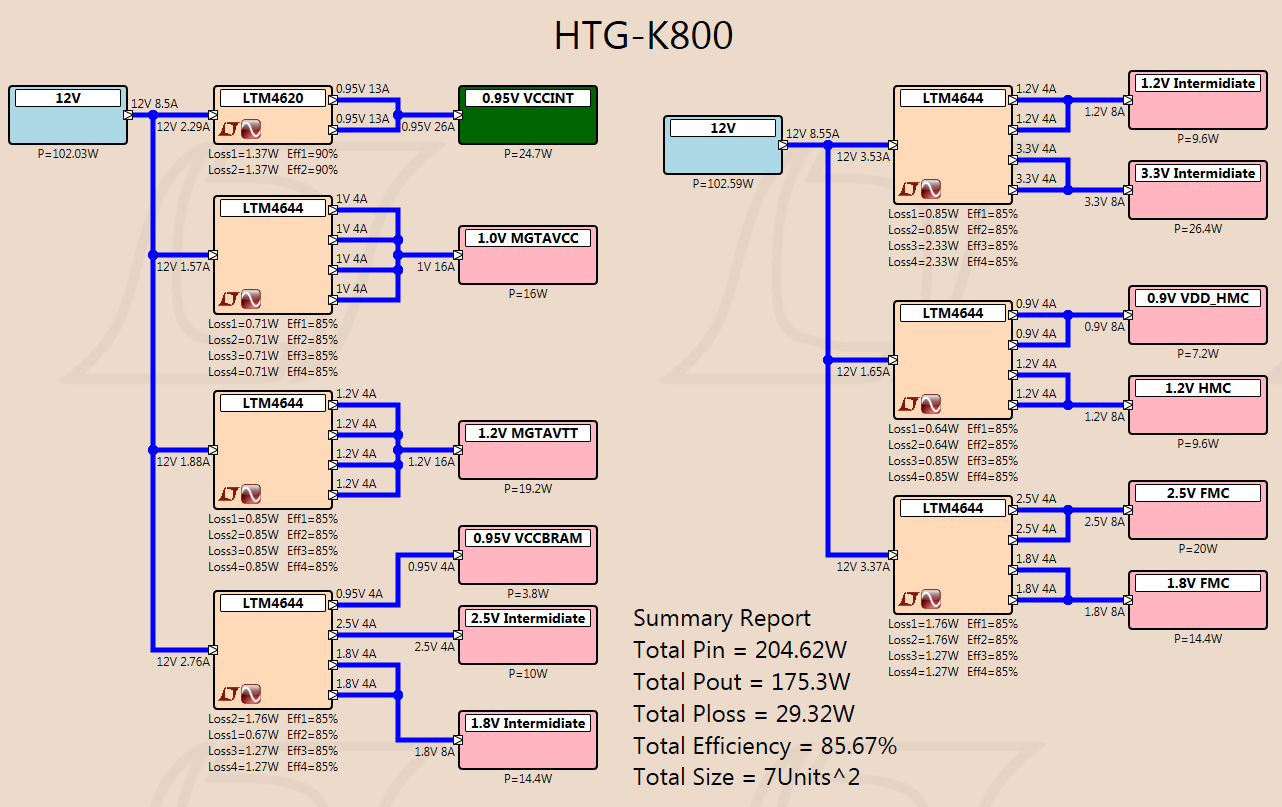

电源轨 / 功能	器件型号	器件描述
0.95V: VCCINT (FPGA 内核)	LTM4620	双通道 13A 单通道 26A DC/DC µModule 稳压器
1.0V: MGTAVCC 1.2V: MGTAVTT, HMC 0.95V: VCCBRAM 2.5V, 1.8V, 1.2V, 3.3V: 系统电源, FMC 0.9V: VDD_HMC	LTM4644	t具 3.5uA 静态电流的 17V、1A 同步降压型稳压器
µModule 稳压器的时钟	LTC6900	低功率、1kHz 至 20MHz 电阻器设定频率范围、SOT-23 封装的振荡器
