基于ADI公司ADuC7061的智能压力变送器

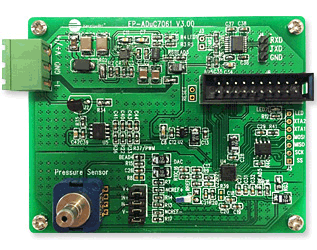

spt_b         本参考设计以ADI公司ADuC7061为主控芯片（ARM7TDMI内核、低功耗、精密模拟微控制器），利用ADuC7061内部缓冲器、放大器，将板 载的Epcos压阻传感器差分电压模拟信号输入转为数字量，通过内部的算法，转为相应的线性模拟量或数字量输出，从而实现了对压力的准确测量。
        本参考设计通过内部软件对温度和压力非线性校准，在全温度范围-30℃-85℃内（受限于压力传感器)可获得最高0.02%的系统精度。
        本参考设计采用RS232接口与PC连接，配合PC端的调试软件对变送器进行出厂前的调试、参数设置，简单快捷。(用户也可根据需要产品需要自行设计为RS485或HART等接口)
        本参考设计的应用领域包括石油、化工、冶金、医疗、环境控制等工业领域。

*此参考设计由第三方提供，如您有任何疑问，可参见右侧联系信息直接与世健(http://www.excelpoint.com.cn)进行联系，发送邮件至ProcessControl@excelpoint.com.cn，或联系ADI亚洲技术支持中心。

 点击下载完整文档及资源

详细资料及软件下载：
1. 用户手册
2. 电路原理图、PCB及BOM
3. PC应用程序

购买信息

您可以将此设计中的ADI主要产品加入购物车

器件 产品型号 封装 引脚 温度范围 包装和数量 订购相应产品
产品型号
 ADUC7061BCPZ32 32 ld LFCSP (5x5x.85mm) w/3.5exposed pad 32 工业 Tray, 490  立即订购此设计相关产品

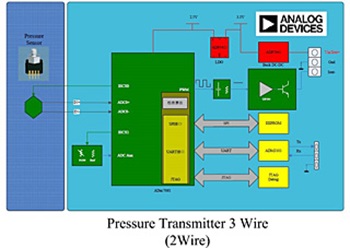

硬件设计介绍

  • 采用ADuC7061为主控芯片
  • 采用Epcos压阻传感器
  • 4-20mA输出
  • 温度范围-30℃-85℃ （受限于压力传感器）
  • 最高可达0.02%的系统精度
  • 采用RS232接口与PC连接 （用户可自行设计为RS485或HART等接口）
  • 硬件平台支持压力线性校准和温度补偿

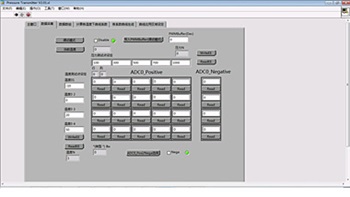

软件设计介绍

  •  变送器采用RS232接口与PC连接
  • PC端调试软件可对变送器进行出厂前的调试、参数设置
  • 包含调试和运行两种工作模式
  • 调试模式下可实现ADC的测定和于4-20ma的稳定性和线性测试
  • 运行模式下可实现对目标传感器的压力和温度测试点的设定，ADC 值的读取及线性化转为4-20ma 输出
  • 不同温度条件下的压力曲线拟合功能
