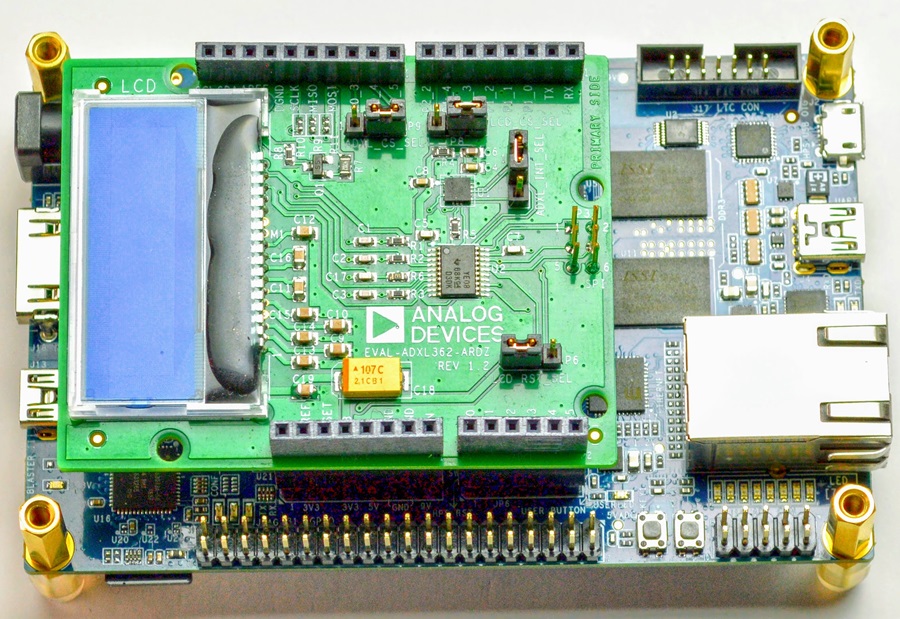

DE10-NANO with ADI Plug In Board -- EVAL-ADXL362-ARDZ
DE10-NANO with ADI Plug In Board -- EVAL-CN0216-ARDZ

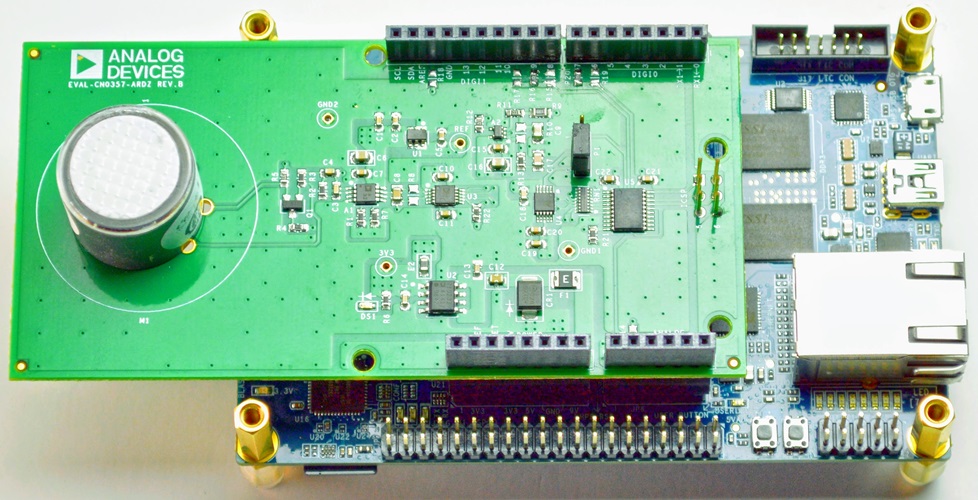

DE10-NANO with ADI Plug In Board -- EVAL-CN0357-ARDZ

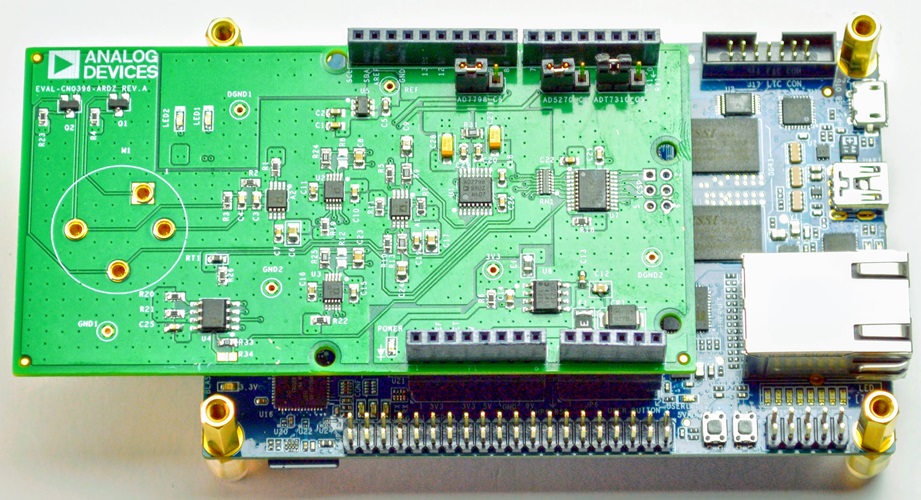

DE10-NANO with ADI Plug In Board -- EVAL-CN0396-ARDZ

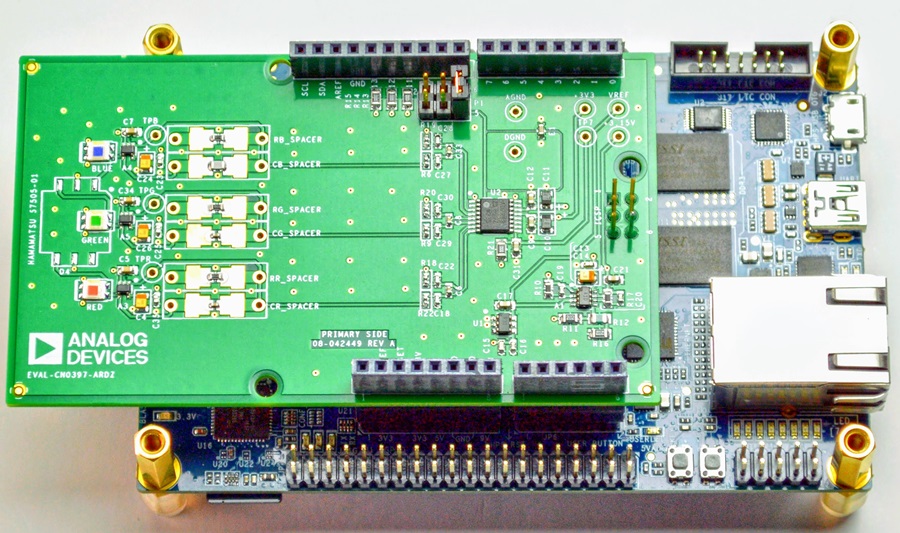

DE10-NANO with ADI Plug In Board -- EVAL-CN0397-ARDZ
DE10-NANO with ADI Plug In Board -- EVAL-CN0398-ARDZ

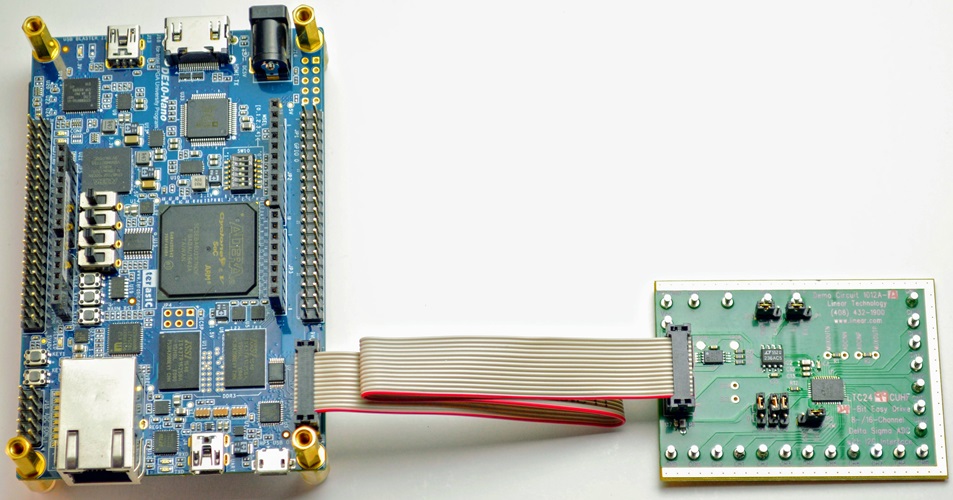

DE10-NANO with LTC Plug In Board -- DC417B

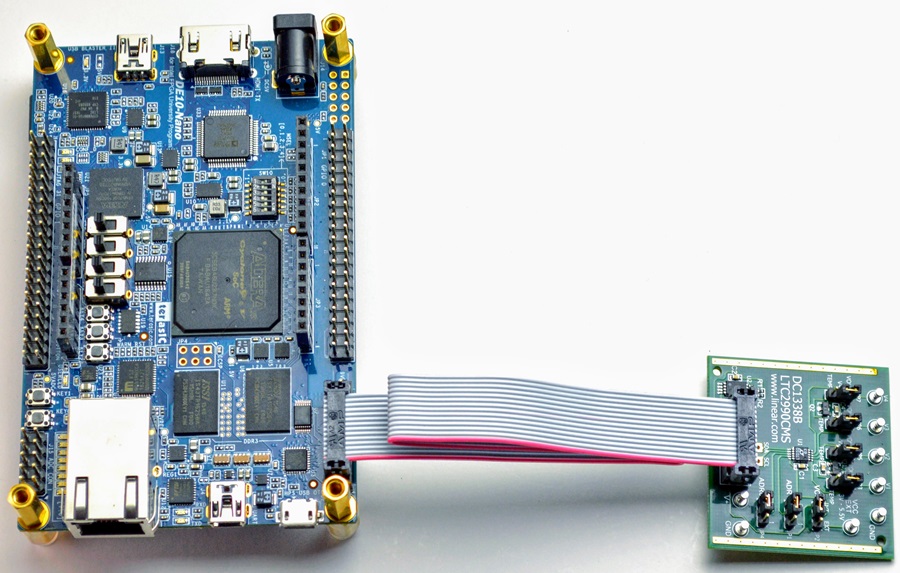

DE10-NANO with LTC Plug In Board -- DC1338B

概览

产品详情

Terasic DE10-Nano 是一款基于 Intel Cyclone V SoC 的开发套件,它把一个 Cyclone V FPGA 和一个双核 ARM Cortex-A9 处理器的能力集于一身。Analog Devices 提供了许多插入板以让您扩展该套件的功能。不管是希望测量有毒气体等现实世界现象还是动态地调节电源电压,都很可能有一款解决方案可帮助您快速启动工作。另外,Analog Devices 的 IC 对于使嵌入式系统正常运行是如何至关重要,DE10-Nano 板自身也是一个非常好的例子。

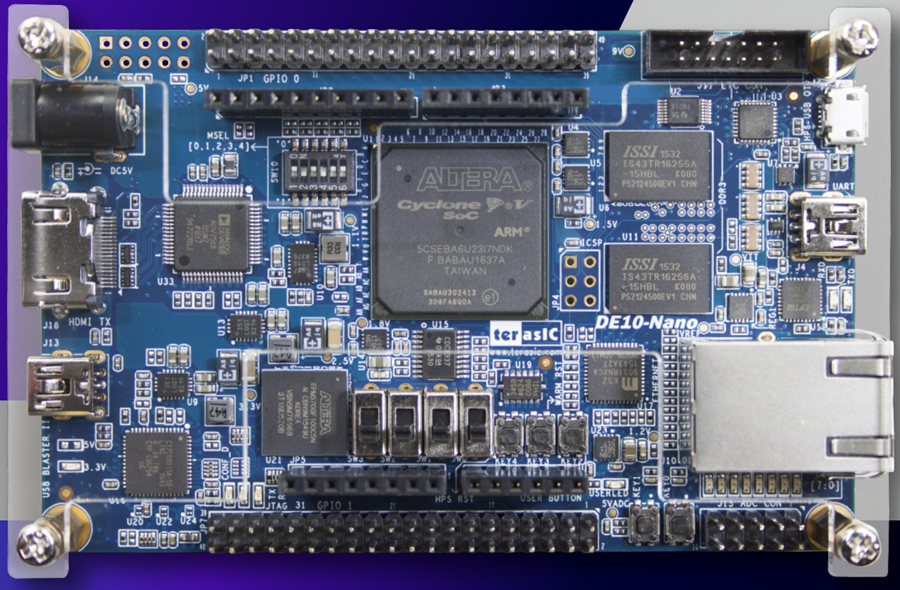

DE-10 Nano Kit

DE-10 Nano 套件

电压轨 / 功能  器件型号 器件型号


信号链路

模拟输入 (Arduino 排针) LTC2308 低噪声、500ksps、8 通道、12 位 ADC
板载加速度计 ADXL345 三轴、±2 g / ±4 g / ±8 g / ±16 g 数字加速度计
HDMI 输出 ADV7513 165MHz高性能HDMI发送器



您可以填写下表选择 3 款免费的 插入板 (从  ArduinoQuikEval 类别)



用于 Terasic DE10-Nano 套件的实际插件

1) Arduino 插件:由 Lab 提供的电路

Analog Devices 开发了几百款参考设计,旨在帮助解决开发人员从混合信号设计到软件驱动程序和算法开发的系统级应用难题。由 Lab Reference Designs 提供的电路:


  • 通过运用 ADI 大量的应用专门知识以解决模拟、RF 和混合信号设计难题。
  • 电路设计由经验丰富的专业人员构建和测试,以确保性能和功能。
  • 低成本硬件利用几种开发平台支持评估和快速原型设计。
  • 完整详细的文档和设计文件可方便应用理解并最大限度减少系统集成问题。


使用可兼容 Arduino 的 DE10-Nano 排针来插入 Analog Devices 的多种精准信号链路解决方案。这些插入板大多在 ADICUP360 ADICUP302 等现有 Analog Devices 平台上对固件提供支持,而且世界各地的开发人员正逐步地将此扩展到标准 Arduino 以及 DE10-Nano 环境。马上参与其中并启动最喜爱插件的编码工作!





器件型号 器件描述

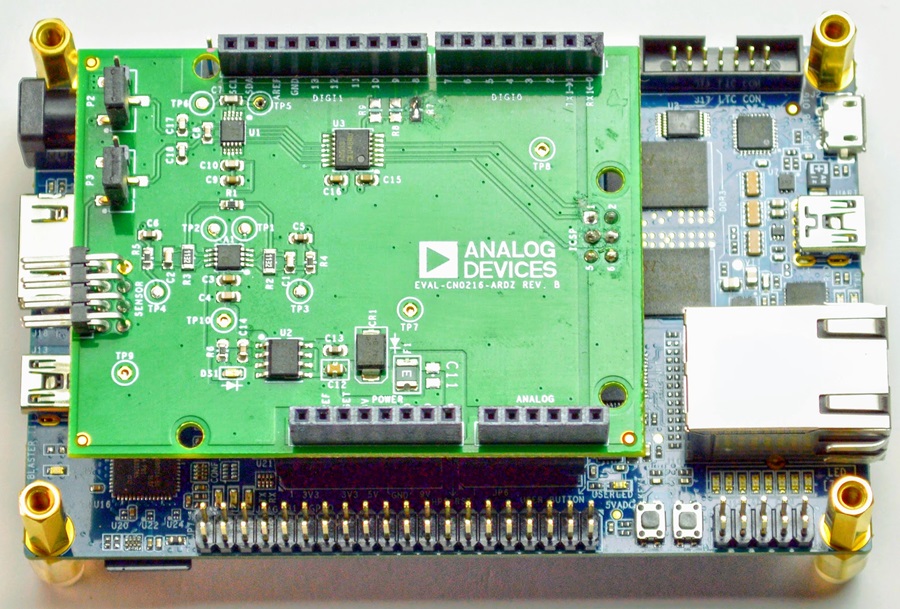

EVAL-CN0216-ARDZ 精准衡器
EVAL-CN0357-ARDZ 电化学气体检测
EVAL-CN0338-ARDZ NDIR 热电堆气体感测
EVAL-ADXL362-ARDZ 超低功率加速度计
EVAL-CN0391-ARDZ 4 通道热电偶系统
EVAL-CN0395-ARDZ 挥发性有机化合物气体探测器
EVAL-CN0396-ARDZ 双通道电化学气体传感器
EVAL-CN0397-ARDZ 用于智能农业的 3 通道光探测

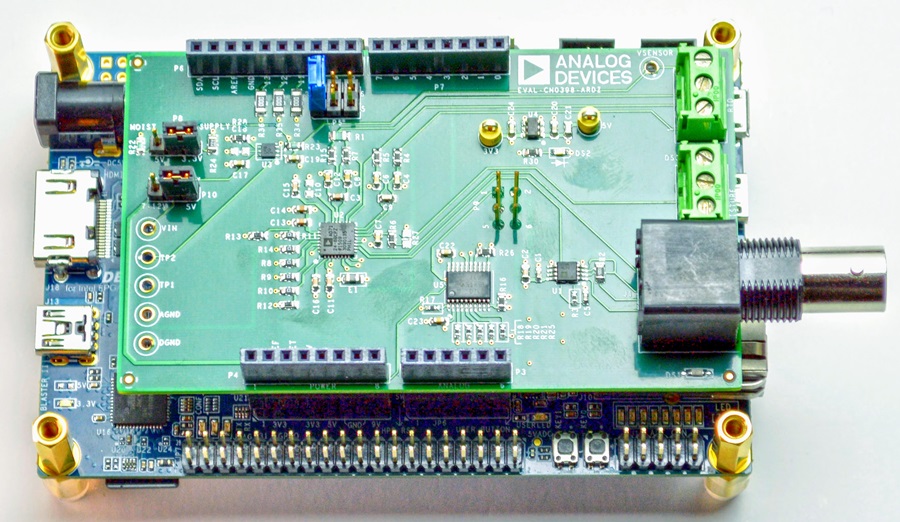

EVAL-CN0398-ARDZ 土壤水分和 pH 值测量系统


2) QuikEval 插件:系统监视、电源和其他

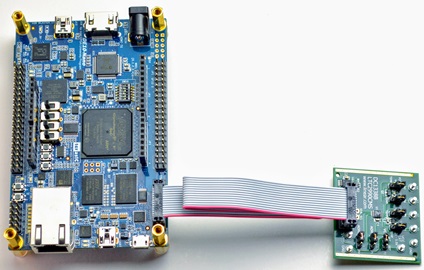

DE10-Nano 包括一个 14 脚 “QuikEval” 排针,该排针可兼容由传统凌力尔特产品线提供的几百款 Analog Devices 评估板。这些器件中的一些可以成为设计的“促成技术”,比如精准 ADC 或 DAC、或者用于通信系统的低噪声 PLL。其他产品可执行至关重要的辅助功能,例如:系统健康状态监察 (电源电流、电源电压、温度等) 或动态地调节电源。


通过搜索 DC2026 为其充当 “配套开发板” 的评估板,可以获得相当完整的清单


DE10-Nano 的 QuikEval 连接器上的 SPI 或 I2C 信号连接至 Cyclone 5 SoC 器件的 HPS 侧。这意味着您将最有可能依靠在嵌入式处理器上运行的 Linux 操作系统与这些器件通信。对于那些不带 Linux 驱动程序的器件,则可以通过 /dev/i2c 和 /dev/spi 器件文件直接通信。在这两种场合中,都有可用作编写自己代码之起点的 Linduino 代码。Linduino 代码虽然预定用于至 “裸机” (无操作系统) 嵌入式应用的移植,但是仍然适用于深入了解某款特定器件的功能。


Arduino 代码库可在这里下载



16 位 50Msps 数模转换器

LTC1668 是一款具高达 50Msps 更新速率的通用型 16 位 DAC,非常适合生成具有从DC 至几 MHz 频率成分的任意波形。演示电路 DC2459A 包含几个数字接口连接器,其中之一与 DE10-Nano 上的 GPIO 排针完全引脚兼容。

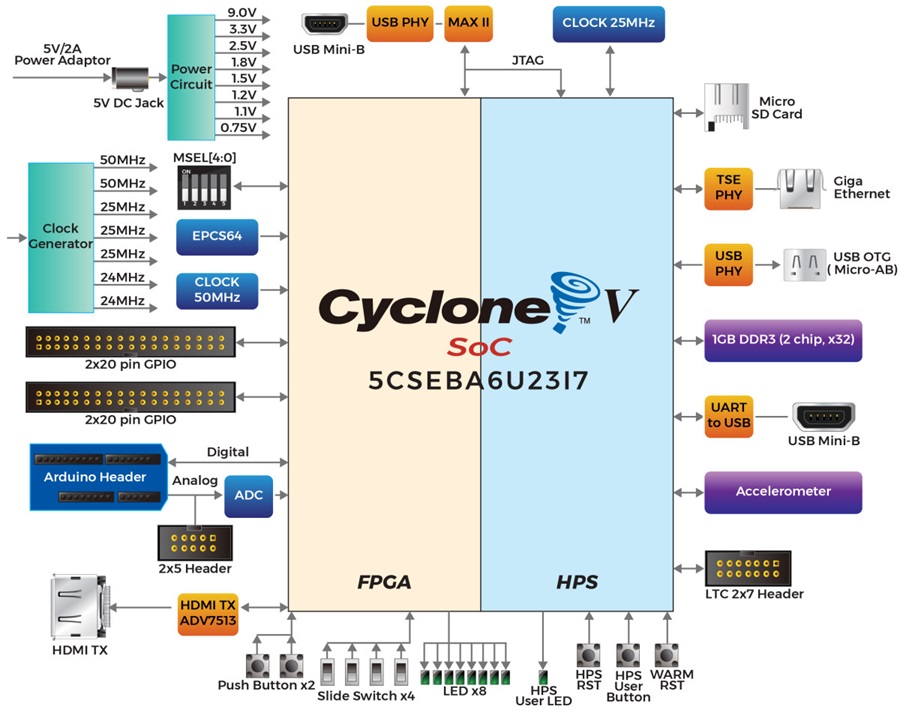

DE-10 Nano Kit Block Diagram

DE-10 Nano

套件方框图
