概览

产品详情

Basys 3 是一款入门级 FPGA 开发板,其专为采用 Xilinx® Artix®-7-FPGA 架构的 Vivado® Design Suite 而设计。Basys 3 是广受欢迎的 Basys 系列 FPGA 开发板的新增成员。Basys 3 具备所有 Basys 开发板上常见的标准特性:完整的即用型硬件、大量的内置 I/O 器件、所有必需的 FPGA 支持电路、以及开发工具的一个免费版本。

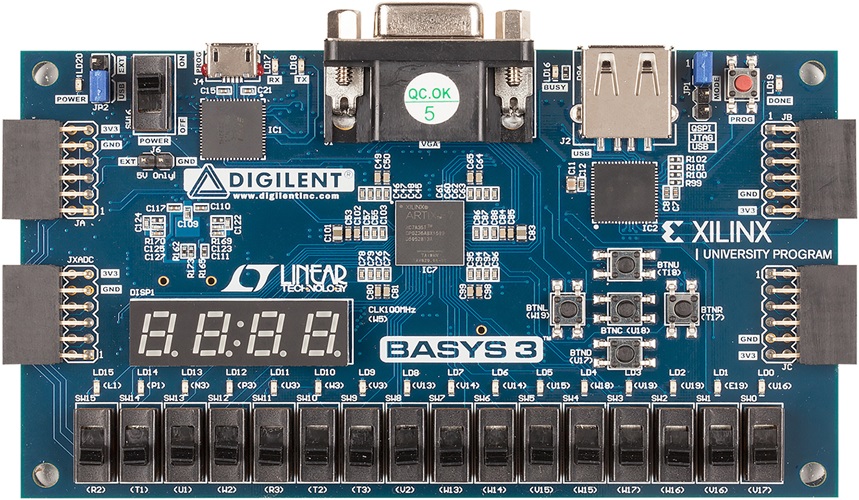

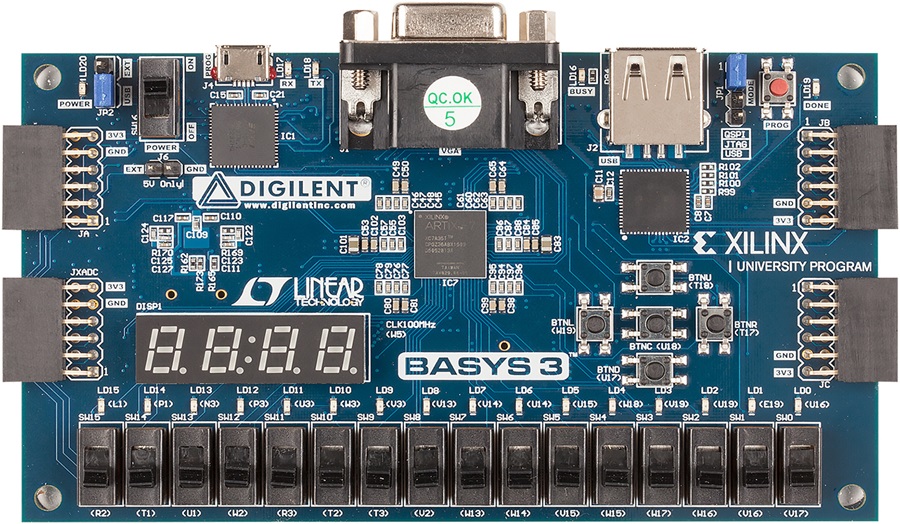

Xilinx BASYS 3 Top View

Xilinx BASYS 3 顶视图

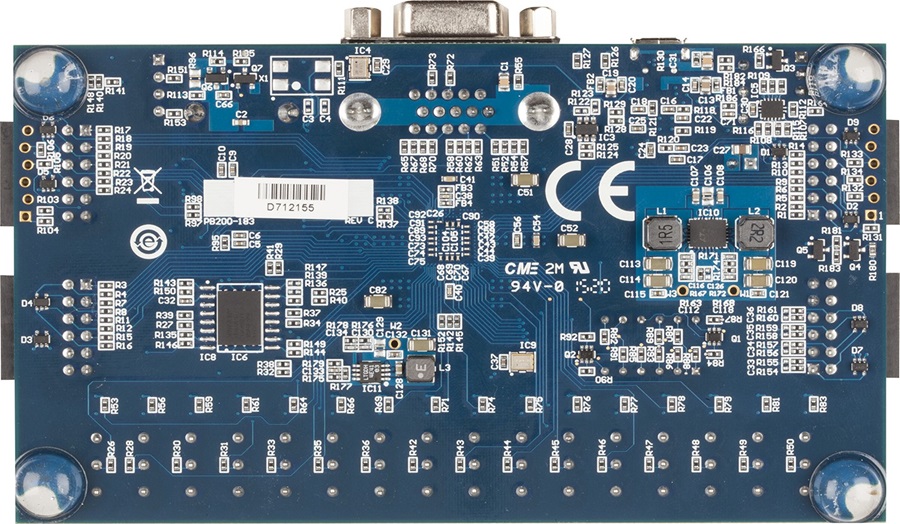

Xilinx Basys 3 Bottom View

Xilinx BASYS 3 底视图

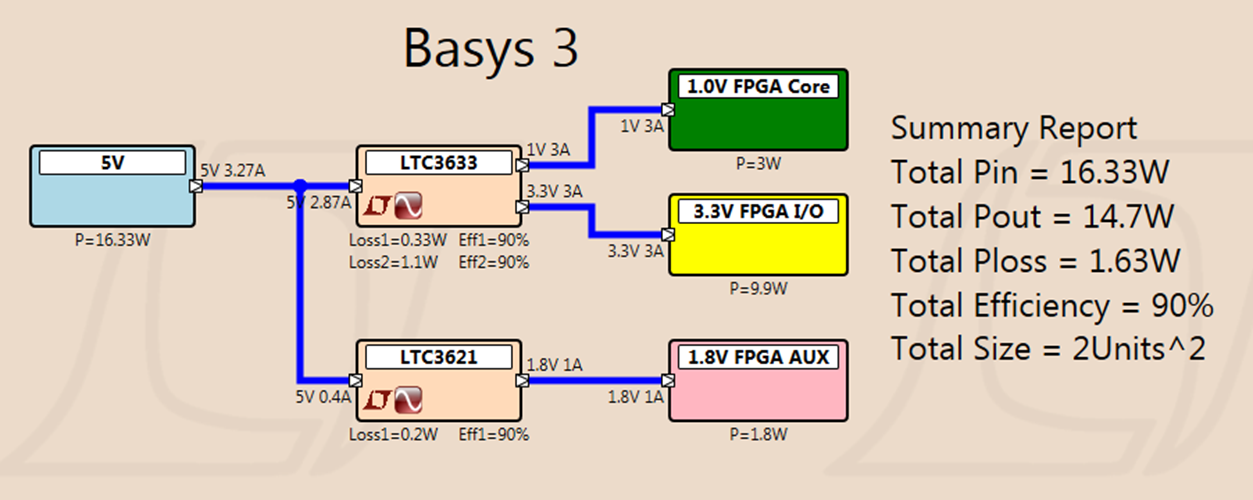

电源轨 / 功能  器件型号 器件描述
1.0V : FPGA 内核 LTC3633 双通道、3A、15V、单片式、同步降压型稳压器
1.8V : FPGA 辅助和 RAM LTC3621 具 3.5μA 静态电流的 17V、1A、同步降压型稳压器
3.3V : FPGA IO、USB 端口、时钟、闪存、PMOD LTC3633 双通道、3A、15V、单片式、同步降压型稳压器
