产品详情

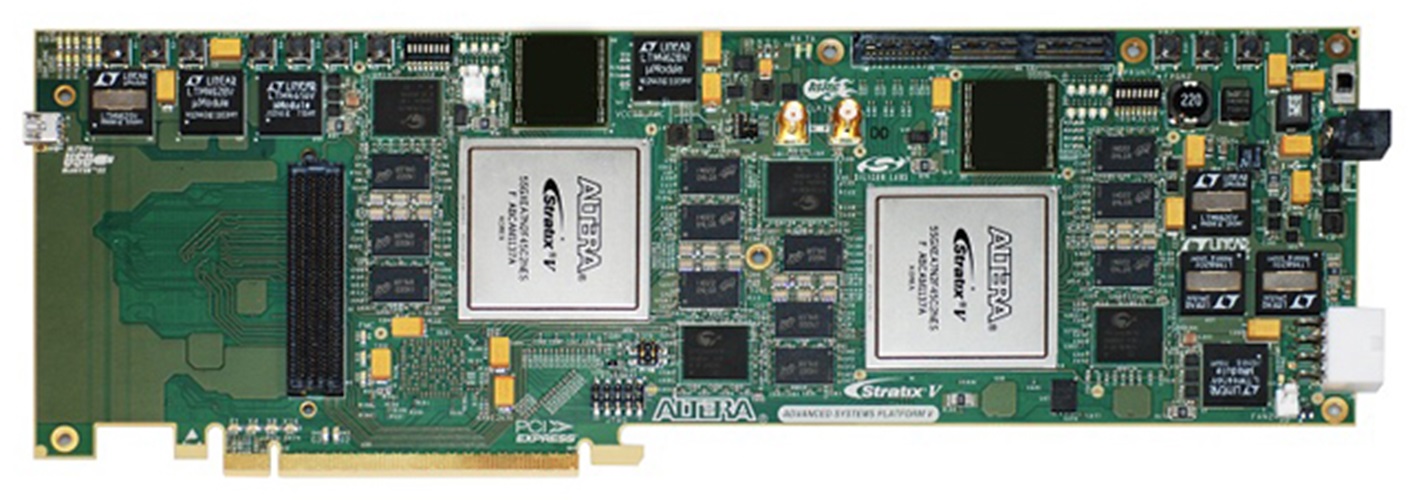

Stratix^® V 高级系统开发套件是一个完整的系统设计环境，其包括了采用 Stratix V FPGA 来开启架构开发和系统设计所需要的硬件和软件。基于 PCI Express^® (PCIe^®) 的外形板与针对 Quartus^® II 软件的一年使用许可相结合，提供了面向多种应用启动架构开发的全部所需。您可以采用这款开发套件来完成以下工作：

• 利用极宽带宽 PCIe Gen3、x16 线道接口的原型和模拟板设计


• 开发和测试由 DDR3 SDRAM、QDR II+ SRAM、和 MoSys^® 高密度串行接口存储器组成的内存子系统


• 通过采用高速夹层卡 (HSMC) 连接器以与由 Altera 合作伙伴和支持协议 (例如：Serial RapidIO^®、10-Gbps 以太网 (10GbE)、SONET、通用公共射频接口 (CPRI)、OBSAI，等等) 提供的 40 多种不同的 HSMC 之一对接，以利用模块化和可扩展设计


• 运用许多第三方 FMC 模块以进一步扩展至其他标准高速率协议模块的连通性，比如：SFP+、QSFP、多速率 SDI、DVB 和以太网 AVB


• 组合所有这些能力以实施一个完整多 FPGA 复杂处理系统的原型设计和演示

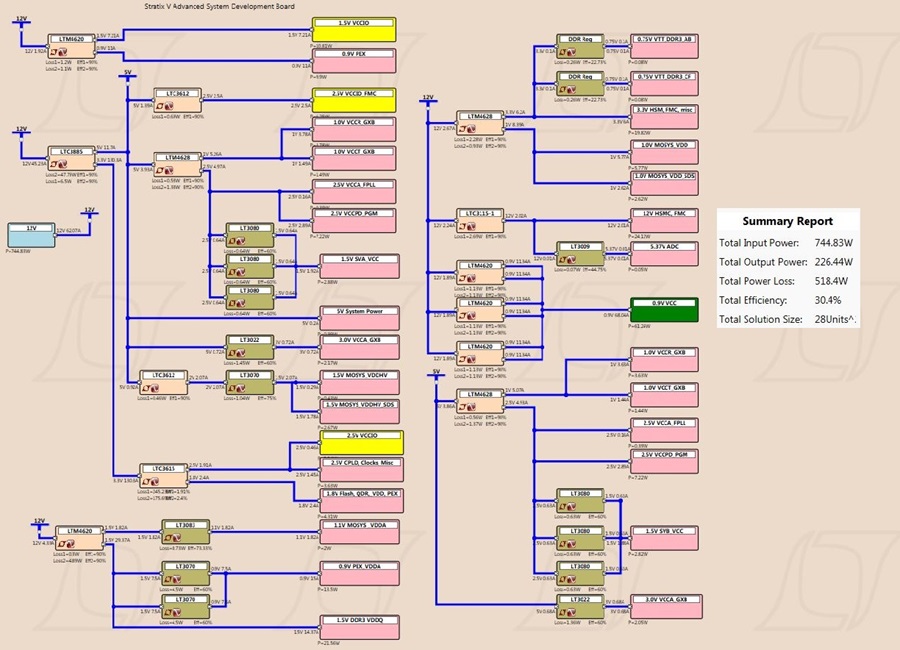

电压轨 / 功能	器件型号	描述
0.9V: VCC (FPGA 内核), PEX 1.5V: VCCIO, 系统电源	LTM4620	双通道 13A 或单通道 26A DC/DC µModule 稳压器
5V, 3.3V: 系统电源	LTC3855	采用差分远端采样的双通道、多相、同步 DC/DC 控制器
2.5V: VCCIO_FMC	LTC3612	3A、4MHz 单片式同步降压型 DC/DC 转换器
1.0V: VCCT_GXB, VCCR_GXB 2.5V: VCCA_FPLL, VCCPD_PGM 3.3V: 系统电源	LTM4628	双通道 8A 或单通道 16A DC/DC µModule 稳压器
1.5V: SVA_VCC	LT3080	可调 1.1A、单电阻、低压差稳压器
3.0V: VCCA_GXB	LT3022	1A、0.9V 至 10V、非常低压差线性稳压器
1.5V: MOSYS_VDDHV 1.5V: MOSYS_VDDHV_SDS	LT3070	5A、低噪声、可编程输出、85mV 压差线性稳压器
2.5V: VCCIO 1.8V: 系统电源	LTC3615	双通道 4MHz、3A 同步降压型 DC/DC 转换器
1.1V: MOSYS_VDDA	LT3083	可调 3A 、单电阻、低压差稳压器
12V: HSMC, FMC	LTC3115-1	40V、2A 同步降压-升压型 DC/DC 转换器
5.37V: ADC	LT3009	3µA IQ、20mA 低压差线性稳压器
