产品详情

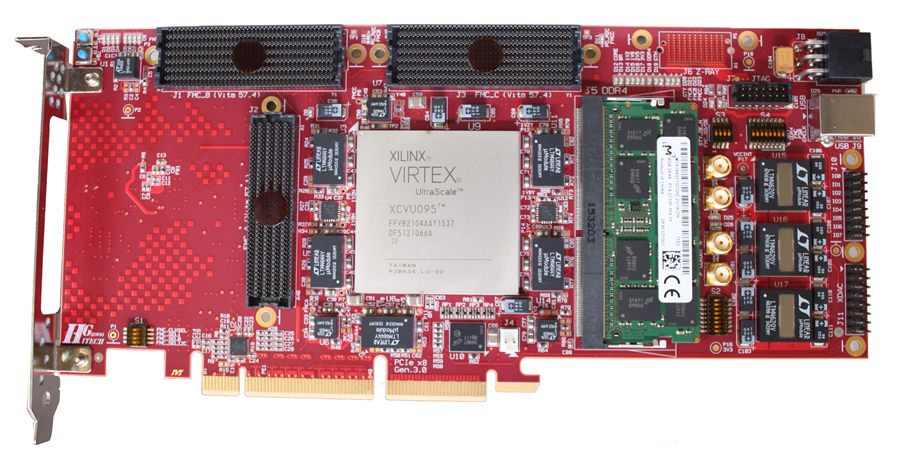

HTG-830 架构可通过两个符合 Vita 57.4 和一个符合 Vita 57.1 标准的高引脚数 FPGA 夹层卡 (FMC) 连接器实现简易和多用途的功能扩展。FMC 连接器提供对 344 个单端 FPGA I/O (172 个 LVDS) 和多达 32 个 GTH、及 20 个 GTY 串行收发器的访问。另外，高性能 Z-Ray 连接器还提供对16 个 GTY 串行收发器 (以及控制和电压引脚) 的访问，适用于那些需要大量集中式串行 I/O 的应用，例如：混合存储立方体 (HMC)、100GIG 以太网 (QSFP28、CFP4) 等。

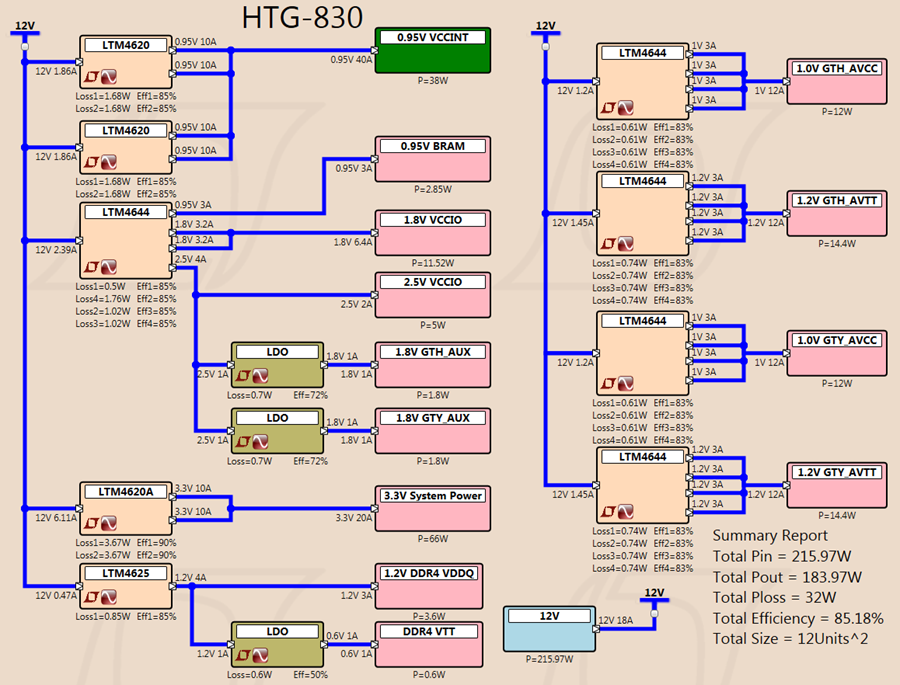

源轨 / 功能	器件型号	器件描述
0.95V FPGA 内核	LTM4620	双通道 13A 或单通道 26A DC/DC μModule 稳压器，0.6V ≤ Vout ≤ 2.5V
3.3V FMC	LTM4620A	双通道 13A 或单通道 26A DC/DC μModule 稳压器，0.6V ≤ Vout ≤ 5.3V
1.2V BRAM 1.8V BRAM 1.0V GTX/GTY 1.2V GTX/GTY	LTM4644	具可配置 4A 输出阵列的四通道 DC/DC μModule 稳压器
1.2V DDR FMC	LTM4625	20VIN、5A 降压型 DC/DC μModule 稳压器
