基于ADP1051的高效低成本400W电源设计

adp1051_lowcost

本参考设计中采用ADI 公司新推出的低成本高集成度的电源芯片ADP1051来控制输入到输出的能量转换。此电源设计综合考虑效率与成本的因素，设计出在400W功率等级效率与 成本最优的方案，适用于无线通讯基站的功放供电系统以及工业领域的铁路电源系统。ADP1051是用于隔离式电源的带有PMBus接口的数字控制器。由于 ADP1051的优秀性能，该设计具有高可靠性、高效率、高集成度的特点。另外，本参考设计中还实现了一系列监控功能，比如PMbus中定义的 IOUT_OC, VOUT_OV, OT, VOUT_UV， 输入UVLO，反向电流保护，短路保护，等等。

点击下载完整文档及资源

详细资料及软件包括：
1. 硬件设计文档（原理图、PCB及BOM）
2. 用户手册及测试文档
3. 用户接口软件配置文件
4.下载ADP1051评估软件 （需要注册MyAnalog帐号或使用已有帐号登录）

购买信息

您可以将此设计中的ADI主要产品加入购物车



器件 产品型号 封装 引脚 温度范围 包装和数量 订购相应产品
产品型号
 ADP1051ACPZ-R7 LFCSP:LEADFRM CHIP SCALE 24 工业 Reel, 1500  立即订购此设计相关产品

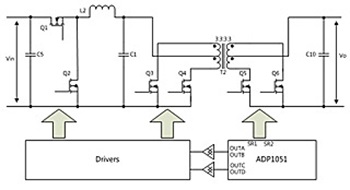

硬件设计介绍

  •  高功率密度
  • 完全数字控制
  • PMBus通信
  • 用户接口软件（GUI）
  • 过压、欠压、过流、过温保护
  • 输入电压范围: 36 V ~ 60 V
  • 输出电压: 28 V
  • 最大输出电流: 14.3 A
  • 效率: 94.4% （典型值，满载）

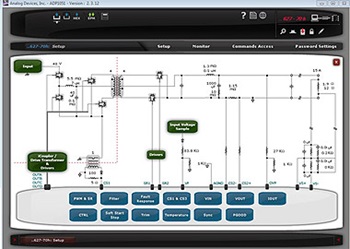

用户接口软件

  • 完全图形化界面交互
  • 方便使用，无需任何程序代码
  • 实时监控
  • 快速调整功能

更多参考设计访问ADI参考设计精选
