基于UTP视频传输的自动补偿系统

cable_big

        无屏蔽双绞线(UTP)，比如超五类线 (Cat-5e)，最初主要设计用于局域网(LAN)传输，因为其具有良好的性能和较低的成本，现已成为其他许多信号传输应用的经济型解决方案。

        目前，模拟宽频带视频信号主要有RGB信号和高清分量视频信号(YPbPr)量大类。这些信号在使用标准的四对差分对的UTP传输线来进行长距离传输时会 产生信号质量下降的问题。一方面是由于传输的“表皮效应”而产生的非线性的带宽限制，从而导致信号弥散和信号的高频成分丢失。这会使图像的锐度降低，并产 生拖尾现象。另外，由于电缆阻抗损耗引起的低频信号衰减会降低图像的对比度。还有，由于双绞线扭曲率的不一致会导致三路差分对的传输线长度的不同，从而使 三路接收信号的延时不一致，造成图像出现颜色误差。

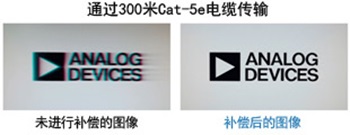

        为了解决以上几个问题，ADI公司提出了基于UTP视频传输的自动补偿系统的参考设计，可以针对这些问题来自动进行EQ补偿和Skew补偿。该方案可以支持最长300米的UTP（Cat-5e）线传输，最高可以支持高清1080P或UXGA视频格式。

        如有任何问题，请联系ADI亚洲技术支持中心，热线电话400-6100-006，或发送电子邮件至china.support@analog.com。

点击下载完整文档及资源

完整资料包含以下内容：
1. 基于UTP视频传输的自动校准系统用户手册
2. MCU固件文件
3. 硬件原理图及PCB layout

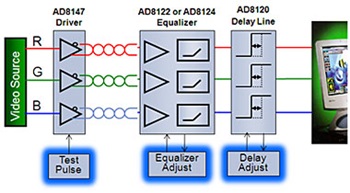

硬件设计介绍

 • 主要器件
    • AD8147: 用于宽带视频的三路差分驱动器
    • AD8122: 带有可调线路均衡功能的三路差分接收器
    • AD8120: 三路偏斜补偿视频延迟线
    • AD9280: 8-Bit, 32 MSPS模数转换器（ADC）
•  自动补偿系统分为发送端和接收端。
•  视频信号通过VGA接口进入发送端。
•  将单端的RGB信号调理为差分信号，并将行/场同步信号调制为信号的共模。
•  然后通过UTP（Unshielded Twisted Pair）线来进行长距离传输。
•  接收端需要将差分信号转化为单端信号，同时提取行/场同步信号。
•  在接收端进行EQ补偿和Skew补偿。

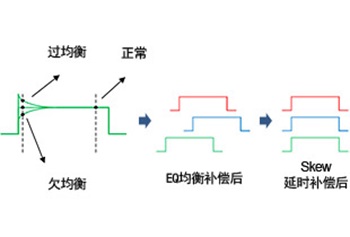

软件概览

• 发送端
    • 接收VGA信号并在RGB信号(R，G，B，Vsync/Hsync)中
      添加TP(Test Pulse)脉冲。
      （TP信号用于接收板的EQ和skew补偿）
• 接收端
    • 使用高速ADC采集G信号中的TP（Test Pulse）脉冲，
      并进行EQ均衡补偿。
    • 通过计算R、G、B信号中的TP脉冲的相位关系
      来进行skew延时补偿。
