基于CIS传感器的点钞机解决方案
点钞机是一种自动清点钞票数目的装置。随着现金流通规模越来越庞大,伪钞制造水平越来越高,要求点钞机集计数和辨伪于一身,并不断提高点钞机的辨伪性能。 根据GB16999-2010《人民币鉴别仪通用技术条件》的出台的新规定,点钞机新国家强制性标准增加了人民币鉴别仪鉴伪等级指标,首次将点验钞机为分 3个不同等级,即A、B、C三个等级,其中A、B类为银行类点验钞机等级,C类商业类点验钞机等级。A类点验钞机,必须具备9种以上鉴别能力/鉴别技术。

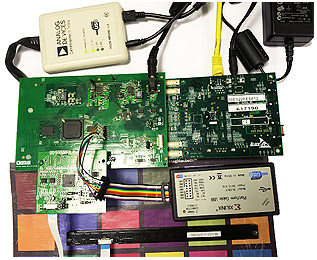

本参考设计提供一个基于CIS传感器的点钞机解决方案,可以实现白光图像分析,红外光图像分析,边沿图处理(配合相关算法,可以实现冠字号识别)等鉴别技术。
DSP采用ADSP-BF609 Blackfin处理器,其针对嵌入式视觉和视频分析应用进行了优化,使用双核定点DSP处理器和独特的流水线视觉处理器(PVP),专为加快图像处理算法和降低整体带宽要求而设计。
CIS模拟前端:高速设计采用ADDI7006,可以提供6通道10bit模数转换,最高40MSPS每通道;低速设计采用AD9826/AD9822,可以提供3通道16bit模数转换,最高5MSPS每通道。
本参考设计提供一个基于CIS传感器的点钞机解决方案,可以实现白光图像分析,红外光图像分析,边沿图处理(配合相关算法,可以实现冠字号识别)等鉴别技术。
DSP采用ADSP-BF609 Blackfin处理器,其针对嵌入式视觉和视频分析应用进行了优化,使用双核定点DSP处理器和独特的流水线视觉处理器(PVP),专为加快图像处理算法和降低整体带宽要求而设计。
CIS模拟前端:高速设计采用ADDI7006,可以提供6通道10bit模数转换,最高40MSPS每通道;低速设计采用AD9826/AD9822,可以提供3通道16bit模数转换,最高5MSPS每通道。
* 如有任何问题,请联系ADI亚洲技术支持中心,热线电话400-6100-006,或发送电子邮件至china.support@analog.com,DSP产品请发送邮件至processor.china@analog.com
完整资料包含以下内容:
1. 产品用户手册
2. CIS传感器及AD9826/ADDI7006硬件原理图
3. DSP硬件原理图
4. FPGA硬件原理图
购买信息
您可以将此设计中的ADI主要产品加入购物车
器件 | 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 订购相应产品 |
产品型号 |
ADSP-BF609BBCZ-5 | CHIP SCALE BGA | 349 | 工业 | Tray, 84 | 订购 |
产品型号 |
ADDI7006BSUZ | TQFP 1.0 MM | 80 | 工业 | Tray, 119 | 订购 |
产品型号 |
AD9826KRSZ | 28 ld SSOP | 28 | 商业 | Tube, 47 | 订购 |
产品型号 |
ADSP-BF609BBCZ-5 | 28 ld SSOP | 28 | 商业 | Tube, 47 | 订购 |

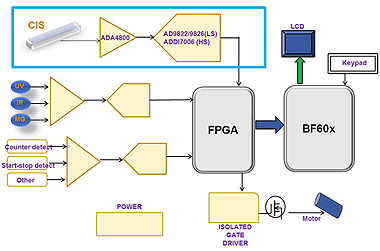

硬件设计介绍
• CIS模拟前端:高速设计采用ADDI7006,低速设计采用
AD9826/AD9822
• FPGA采用Xilinx Spartan 6,实现对CIS传感器的驱动,从模拟前端
芯片获得采样数据,并进行数据格式变换
• ADSP-BF609接收FPGA处理过的数据,对其进行边缘化处理,并上传
到PC进行显示
• ADSP-BF609还可以用来实现其他相关算法,比如冠子号识别,真伪
识别,等等

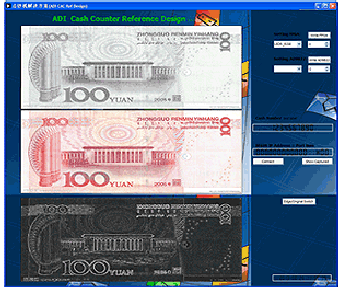

软件概览
• GUI软件基于Qt4.0进行开发
• 通过以太网口与ADSP-BF609进行数据通信
• 实现彩色图,灰度图和边沿图的实时显示
