基于ADDI9020和ICX692AQA的视频监控摄像机的前端方案

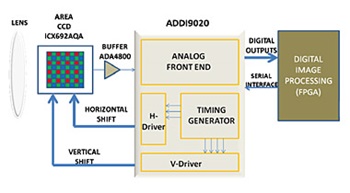

ADDI9020 在当今的监控摄像机领域中，如果用到CCD来做图像传感器，则需要专用的驱动芯片来驱动CCD，以及模拟前端AFE（Analog Front End）电路来调理CCD的输出信号。

ADDI9020*是一款高集成度CCD信号处理器。
• 完整的模拟前端电路，包括：
  黑电平钳位、可变增益CDS以及1个12bit的ADC
• 可编程时序发生器可以提供所有必须的CCD时钟：
  RG, H时钟(5个)、V时钟(12个)、传感器门限脉冲、
  基底时钟以及基底偏置控制
• 60MHz的模数转换器
• 7个GPIO通用端口，用于系统功能

*ADDI9020完整数据手册必须是与ADI签订NDA文件后方可获得。请联系当地ADI授权的代理商或者发送电子邮件至 china.support@analog.com

        本参考设计是针对ADDI9020以及SONY公司新推出的CCD图像传感器ICX692AQA，提供的一套完整的模拟前端解决方案。该方案最高可以支持到1280(H) x 720(V) @30Frame/s的视频格式。

        如有任何问题，请联系ADI亚洲技术支持中心。

点击下载完整文档及资源

完整资料包含以下内容：
1. 完整版用户手册
2. ADDI9020驱动ICX692AQA的参数配置文件
3. 模拟前端原理图以及PCB文件

硬件设计介绍

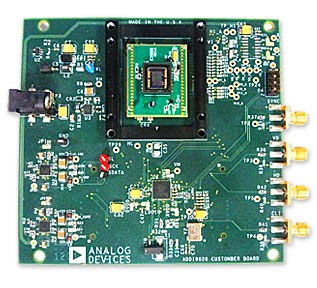

  • 模拟前端方案由独立的ICX692AQA传感器板与ADDI9020评估板组成
  • 通过FPGA主平台与PC完成通讯
  • 并通过AD9889B评估板完成720p HDMI输出

软件概览

•  实现全自动的编程功能
•  通过USB与FPGA主板相连接
•  实现单步和多步的对模拟前端系统控制
•  实现图像采集以及简单的图像调节功能
•  灵活的配置选项，支持保存和加载配置文件

*该软件只基于ADI开发的FPGA主平台使用，如有进一步问题，请联系ADI亚洲技术支持中心，热线电话4006-100-006或，发送电子邮件至 china.support@analog.com

更多参考设计访问ADI参考设计精选
