电能质量分析仪

•   基本监测功能，装置能在线测量
    电网频率；总的有功、无功功率、功率因数
    三相基波电压、电流有效值、基波功率、功率因数、相位等
    电压偏差、频率偏差
    三相电压不平衡度、三相电流不平衡度、负序电压、电流
    谐波（2~50次），包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位；各次谐波的有功、无功功率等
•   人机界面功能

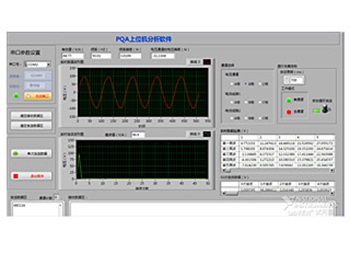

    装置面板上带有大屏幕LCD显示器，以图形方式显示主要电能质量监测指标的实时数据。设有操作键盘和触摸屏，可方便对装置硬件时钟进行设置，对监测参数进行设置、修改和查看，并设有密码保护。
•   统计功能
    装置具有对主要监测指标的在线统计功能，可统计一个时间段内（通常是一天）监测指标的最大值、最小值、平均值、95%概率大值等。
•   GPS对时功能
    装置具有GPS硬对时接口，可以接受IRIG-B码对时或者秒脉冲对时信号，保持与远方管理中心的时钟一致，保证了同一变电站内或不同变电站内监测装置的同步采样。
•   录波功能
    对于暂态电压事件，装置具有录波功能，能记录暂态电压事件发生时刻前20个周波和后20个周波。
•   高级监测指标，装置能在线测量
    间谐波
    电压波动、闪变
    电压骤升、骤降、短时中断
    暂时过电压
•   记录存储功能
    可对基本监测指标和高级监测指标实时保存，统计时间间隔可设置，3min数据（最大保存值）在装置上最长保存时间为3个月，之后按“先进先出”原则更新。
•   通讯功能
    装置提供多种通讯接口方式，实现监测数据的实时传输或定时提取存储记录，可通过工业以太网接口与远方电能质量管理中心通讯，也可选择通过RS232C/RS485接口模块，以Modem或GPRS/3G方式与远方通讯。
•   告警功能
    可根据用户设定的电能质量指标的限值，启动指标报警功能。

•   工作电源
    额定值：DC220V/AC220V/DC110V可选
    允许偏差：-20%~+15%
    功率消耗：不大于20W
•   交流电流输入
    输入方式：电流互感器输入
    额定值In：5A/1A
    测量范围：0~1.2In
    功率消耗：不大于0.5VA/路
    过载能力：1.2In连续工作
•   交流电压输入
    输入方式：电压互感器输入
    额定值Un：57.7V/100V
    测量范围：0~1.2Un
    功率消耗：不大于0.5VA/路
    过载能力：1.2Un连续工作，2.0Un允许1s
•   开关量输入
    工作电压：DC24V
    输入方式：空接点或有源接点
    隔离方式：光电隔离，隔离电压2500V
•   监测指标精度
    电压，电流：0.2%
    功率，功率因数：0.5%
    频率偏差：0.005Hz
    电压偏差：0.2%
    三相电压不平衡：0.2%
    三相电流不平衡：0.5%
    谐波：符合GB/T 14549-1993中附录D中的A级要求
    间谐波：参照 /T 14549-1993附录D中对谐波要求的A级
    闪变：5%
    电压波动：5%
