12导联心电信号测量系统
本设计用于 12 导联直流耦合心电信号的测量，实现了导联脱落信号检测、起搏信号检测、50Hz/60Hz陷波器选择、高通滤波器截止频率选择等功能。
详情介绍
基于ADAS1000系列的12导联ECG测量系统
心电图(ECG)系统通过测量活组织表面电位来记录心脏在一段时间内的电性活动。它使用生物电位电极来拾取身体特定部位的心脏信号，两个电极间的差分电压或某一电极与多电极平均电压之间的差分电压可在测量后显示为ECG输出上的
本参考设计采用ADI公司最新推出的ADAS1000系列低功耗心电图(ECG)模拟前端，实现了12导联心电图(ECG)信号测量、呼吸测量、起搏信号检测、导联脱落检测等功能。
ADAS1000系列针对生物电信号应用提供了一种低功耗、小型数据采集系统，旨在简化采集和确保高质量ECG信号的任务。ADAS1000系列包括 ADAS1000、 ADAS1000-1、 ADAS1000-2、 ADAS1000-3、 ADAS1000-4共 5个型号。通过单颗芯片或多颗芯片组合，能够测量心电图(ECG)信号、胸阻抗、起搏伪像、导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程 数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。
* 如有任何问题，请联系ADI亚洲技术支持中心，热线电话400-6100-006，或发送电子邮件至china.support@analog.com
点击下载完整文档及资源
完整资料包含以下内容：
1. MCU固件文件
2. GUI软件安装文件
3. 原理图及PCB文件
4. 完整用户手册
购买信息
您可以将此设计中的ADI主要产品加入购物车
| 器件 | 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 订购相应产品 |
| 产品型号 |
ADAS1000BCPZ | LFCSP:LEADFRM CHIP SCALE | 56 | 工业 | Tray, 260 | 立即订购此设计相关产品 |
| 产品型号 |
ADAS1000-1BCPZ | LFCSP:LEADFRM CHIP SCALE | 56 | 工业 | Tray | 立即订购此设计相关产品 |
| 产品型号 |
ADAS1000-2BCPZ | LFCSP:LEADFRM CHIP SCALE | 56 | 工业 | Tray | 立即订购此设计相关产品 |
| 产品型号 |
ADAS1000-3BCPZ | LFCSP:LEADFRM CHIP SCALE | 56 | 工业 | Tray |
立即订购此设计相关产品 |
| 产品型号 |
ADAS1000-4BCPZ | LFCSP:LEADFRM CHIP SCALE | 56 | 工业 | Tray |
立即订购此设计相关产品 |

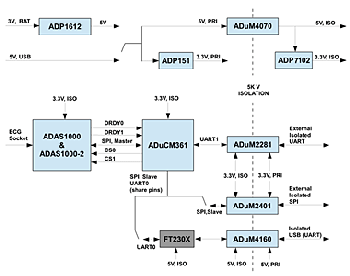

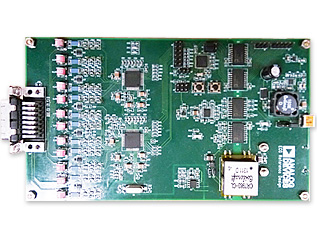

硬件设计介绍
• 12导联诊断级心电信号测量
• 呼吸检测
• 起搏信号检测
• 导联脱落检测
• USB接口与PC机连接
• 采用完全隔离方式与外部连接

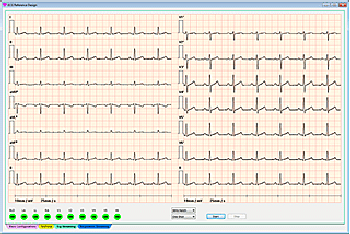

软件功能介绍
•12导联心电信号的同步显示
•呼吸检测信号显示
•50Hz/60Hz 陷波滤波器
•0.05高通滤波器
•起搏信号显示
• 导联脱落报警显示
