基于ADP1051的1/8砖电源模块

adp1051_main         本参考设计中的1/8砖电源模块是基于分布式电源开放标准联盟（DOSA）所定义的1/8砖电源标准来设计。该电源模块使用ADI公司ADP1051来控制输入到输出的能量转换。
        ADP1051是用于隔离式电源的带有PMBus接口的数字控制器。由于ADP1051的优秀性能，该1/8砖电源模块具有高可靠性、高效率、高集成度的 特点。另外，本参考设计中还实现了一系列监控功能，比如PMbus中定义的IOUT_OC，VOUT_OV，OT，VOUT_UV，输入UVLO，反向电 流保护，短路保护，等等。

*如有任何问题，请联系ADI亚洲技术支持中心，热线电话400-6100-006，或发送电子邮件至china.support@analog.com。

点击下载完整文档及资源

完整资料包含以下内容：
1. 硬件设计文档（原理图、PCB及BOM）
2. 用户手册及测试文档
3. 用户接口软件

购买信息

您可以将此设计中的ADI主要产品加入购物车

器件 产品型号 封装 引脚 温度范围 包装和数量 订购相应产品
产品型号
 ADP1051 LFCSP:LEADFRM CHIP SCALE 24 工业 Reel, 1500 立即订购此设计相关产品

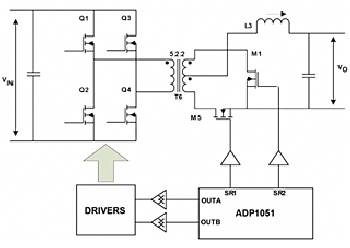

硬件设计介绍

 • 标准1/8砖尺寸
• 高功率密度
• 完全数字控制
• 与 DOSA第二代1/8 砖数字接口兼容
• PMBus通信
• 用户接口软件（GUI）
• 过压、欠压、过流、过温保护
• 输入电压范围：36 V ~ 75 V
• 输出电压：12 V
• 最大输出电流：20 A
• 效率：94.5% （典型值，满载）

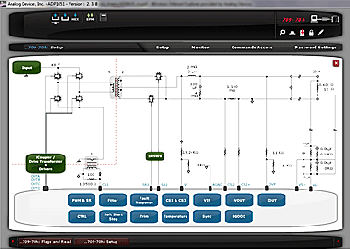

用户接口软件


• 完全图形化界面交互
• 方便使用，无需任何程序代码
• 实时监控
• 快速调整功能
