基于ADSP-CM408和AD7403的电机电流检测系统方案
针对中小功率电机应用，EPSH-MPC开发平台提供隔离模数转换器AD7403电流采样，外部电流回路经过分流电阻转换成相应的分流电压输入到AD7403的电压测试端，AD7403依据CM408F给定的时钟信号输出ADC位码流，CM408F对输入的位码流启用内置的SINC滤波器计算出相应的16位ADC值，并将数据通过DMA的方式存入相应的环形队列，上位机软件可通过UART-USB口或RS485口获得数据样本的显示，可直观看出AD7403的采集效果，并可将采集数据存储成excel表格，方便对数据进行相应的分析。
详情介绍
基于ADE7878的三相电能表
电能计量在庞大的能源系统中起到非常重要的作用。随着能源技术的不断发展，人们对能源计量越来越重视，精确测量消耗或产生的电能以及对电能质量监控的重要性日益提高。

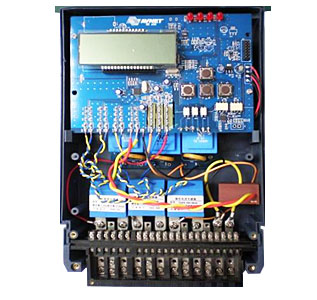

本设计采用ADI公司的高精度、三相电能测量芯片ADE7878进行电能计量，包括有功、无功和视在电能的计量。实现了电压、电流有效值测量，功率因数测量，以及电压跌落、过压和过流检测、相序检测等电能质量测量功能。
ADE7878特点和优势：
• 高精度，支持EN 50470-1、EN 50470-3、IEC 62053-21、IEC 62053-22和IEC 62053-23标准
• 与三相、三线或四线（三角形或星形）及其它三相配置兼容
• 测量各相及整个系统的总（基波和谐波）有功/无功/视在功率和基波有功/无功功率
• 25°C时，在1000:1的动态范围内有功和无功功率误差小于0.1%
• 25°C时，在3000:1的动态范围内有功和无功功率误差小于0.2%
• 支持电流互感器和di/dt电流传感器
* 此参考设计由AVNET提供，如您有任何疑问，请发送电子邮件至 keven.chen@avnet.com，或联系ADI亚洲技术支持中心。
点击右侧电子邮件地址可直接发送邮件。
完整资料包含以下内容：
1. 基于ADE7878的三相电能表使用手册
2. 硬件原理图及Gerber文件
硬件设计介绍
• 主要器件
• ADE7878：三相、多功能电能计量芯片
• ADM483E：±15 kV ESD保护、限摆率、5 V、RS-485收发器
• 精度可以达到0.2%
• LCD显示
• 从测量电路取电为系统供电
• 3个独立的CF脉冲输出
更多参考设计访问ADI参考设计精选
访问中文技术论坛
联系安福利中国技术支持热线:021-33678770,电子邮件: keven.chen@avnet.com
