应用与设计

资产追踪

过去十年来,资产跟踪业务在工商业的各个领域均得到广泛拓展。 从单点零售解决方案到覆盖全国的网络化系统,资产跟踪系统的广泛使用和部署令信号处理方面的要求显著提高。 借助ADI公司种类丰富的RF、控制和信号调理产品及ASSP,客户能够以最低的功耗实现与众不同的终端产品解决方案。
详情介绍

过去十年来,资产跟踪业务在工商业的各个领域均得到广泛拓展。 从单点零售解决方案到覆盖全国的网络化系统,资产跟踪系统的广泛使用和部署令信号处理方面的要求显著提高。 借助ADI公司种类丰富的RF、控制和信号调理产品及ASSP,客户能够以最低的功耗实现与众不同的终端产品解决方案。

特色产品

ADUCRF101

集成ARM Cortex M3和ISM频段收发器的精密模拟微控制器 X+

ADUCRF101

ADuCRF101是一款针对低功耗无线应用而设计的完全集成式数据采集解决方案, 内置12位模数转换器(ADC)、低功耗ARM Cortex™-M3处理器、862 MHz至928 MHz和431 MHz至464 MHz RF收发器以及Flash®/EE存储器。 该器件采用9 mm × 9 mm LFCSP封装。

数据采集部分由一个12位SAR ADC组成。 六个输入可以配置为单端或差分模式。 配置为单端模式时,这些输入可用于对传感器进行比率式测量,测量时传感器从内部低压差稳压器(LDO)上电。 此外还提供了一个内部电池监控通道和一个片内温度传感器。

该无线数据采集系统专为要求低功耗工作的电池供电应用而设计。 该器件可以通过直接编程控制配置为正常工作模式或不同的低功耗模式。 在灵活模式下,任何外设都可以唤醒并使用该器件。 在休眠模式下,内部唤醒定时器保持活动状态。 在关断模式下,只有外部中断可以唤醒该器件。

ADuCRF101集成了ARM的低功耗Cortex-M3处理器, 它是32位RISC机器,提供最高达1.25 DMIPS的峰值性能。 ARM Cortex-M3处理器还具有灵活的14通道直接存储器存储(DMA)控制器,支持通信外设、串行外设接口(SPI)、UART和I2C。 片内还集成128 kB非易失性Flash/EE存储器和16 kB SRAM。

一个16 MHz片内振荡器产生系统时钟。 此时钟在内部进行分频,使处理器在较低频率下工作,以便省电。 该器件还内置一个低功耗32 kHz振荡器,可用于给以下四个定时器提供时钟: 两种通用定时器、唤醒定时器和系统看门狗定时器。

可根据具体应用要求配置多个通信外设。 这些外设包括UART、I2C、SPI、GPIO端口、PWM和RF收发器。

RF收发器提供多种配置,可在862 MHz至928 MHz和431 MHz至464MHz频段内通信。

片内出厂固件支持通过UART进行串行在线下载,并且支持通过串行线接口进行非介入仿真和编程下载。 这些特性都集成在一个支持此精密模拟微控制器系列的低成本开发系统中。

ADuCRF101工作电压为2.2 V至3.6 V,额定温度范围为−40°C至+85°C工业温度范围,采用64引脚LFCSP封装。


应用

  • 电池供电式无线传感器
  • 医疗遥测系统
  • 工业和家庭自动化
  • 资产追踪
  • 安保系统(接入系统)
  • 健康和健身应用
阅读详情 查看价格

应用

楼宇技术

  • 通用LED照明

安防和监控

  • 访问控制

ADIS16364

高精密三轴惯性传感器 X+

ADIS16364

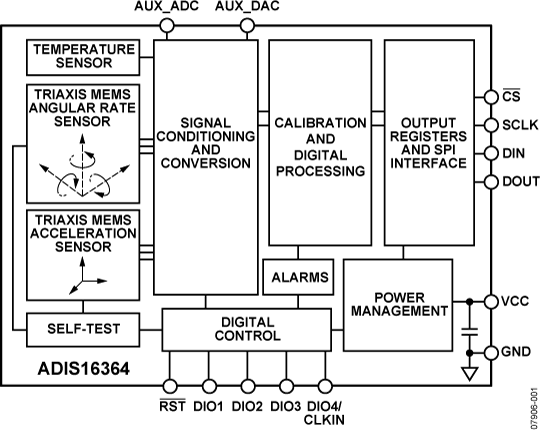

ADIS16364 iSensor®是一款完整的三轴陀螺仪与三轴加速计惯性检测系统。这款传感器结合了ADI公司的 iMEMS®与混合信号处理技术,提供校准的数字惯性检测,是高集成度的解决方案。SPI接口和简单的输出寄存器结构实现了方便的数据访问和配置控制。
通过SPI端口可以访问下列嵌入式传感器:X、Y和Z轴角速度;X、Y和Z轴线性加速度;内部温度;电源;以及辅助模拟输入。惯性传感器在各个轴上执行精密对准,并在-20°C至+70°C的温度范围内(工作温度范围为-40°C至+105°C)对失调和灵敏度进行校准。嵌入式控制器可以动态补偿对传感器的所有主要影响,因此能够在无需测试、电路或用户干预的情况下保证高度精确的传感器输出。
以下可编程特性能够简化系统集成:系统内自动偏置校准、数字滤波与采样速率、自检、电源管理、条件监控,以及辅助数字输入/输出。
这款紧凑型模块的尺寸约为23 mm × 23 mm × 23 mm,并提供方便的柔性连接器系统。
阅读详情 查看价格

ADXL375

3轴、±200G 数字MEMS加速度计 X+

ADXL375

ADXL375是一款小而薄的低功耗3轴MEMS加速度计,具有高达± 200 g的高分辨率测量范围。数字输出数据为16位二进制补码格式,可通过SPI(3线或4线)或者I 2C数字接口访问。

集成式存储器管理系统采用32级先进先出(FIFO)缓冲器,可用于存储数据,从而将主机处理器负荷降至最低,并降低整体系统功耗。

低功耗模式支持基于运动的智能电源管理,从而以极低的功耗进行阈值感测和运动加速度测量。

ADXL375采用3 mm × 5 mm × 1 mm、14引脚小型超薄LGA封装。

应用

  • 脑震荡和头部创伤检测
  • 强力事件检测
阅读详情 查看价格

应用

  • 航空电子
  • 无人系统
  • 导弹和精确打击武器
