AD8334是一款超低噪声、四通道线性dB可变增益放大器(VGA)，针对超声系统应用进行了优化，但也可用作任何工作频率小于100 MHz应用中的低噪声可变增益控制元件。

各通道内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP® VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19 dB，具有单端输入和差分输出。LNA输入阻抗可以利用一个电阻来调节，以便与信号源相匹配，且不影响噪声性能。

VGA的48 dB增益范围使这些器件适合各种不同的应用。带宽在整个增益范围内可保持出色的一致性。对于40 mV至1 V范围内的控制电压，增益控制接口可提供精确的50 dB/V线性dB调整。通过工厂调整可确保器件间及通道间具有出色的增益匹配特性。差分信号路径提供出色的二次和三次失真性能及低串扰。

AD8334为四通道版本，AD8331为单通道版本，AD8332为双通道版本。

欲了解更多技术规格信息，请参考AD8332数据手册。

应用

超声和声纳

高性能AGC系统

I/Q信号处理

高速ADC驱动器

AD8264是一款4通道、线性dB、通用型可变增益放大器（VGA），集成前置放大器和灵活的差分输出缓冲器。直流耦合与宽带宽特性使得该放大器成为良好的脉冲处理器，可用于多种应用。

每通道均集成单端输入前置放大器/VGA，以保留宽带宽和快速压摆率，可用于低失真脉冲应用。带共模和偏置调整的6 dB差分输出缓冲器使该器件可与大部分现代高速模数转换器（ADC）直接耦合，使用转换器基准电压源输出可达到完美的直流匹配电平。

前置放大器/VGA的-3 dB带宽为直流至235 MHz，差分驱动器的带宽为80 MHz。浮动增益控制接口可提供精确的20 dB/V线性dB调整，且可方便地与大量外部电路接口。

每通道增益可独立调整，所有通道均以单引脚GNLO作为参考。AD8264集成了多路输出数模转换器（DAC），每一模块均可用于有功校准或作为调整放大器。

VGA部分的增益范围为24 dB。采用双极性电源供电，可放大吸电流脉冲产生的负电压脉冲至地负载，如典型的光电二极管或光电倍增管（PMT）。同样，无延迟处理宽带视频信号也变得可行。该差分输出放大器可轻松实现电平转换，使用VOCM和OFSx引脚可实现与单电源ADC接口。

AD8264采用40引脚6 mm × 6 mm LFCSP封装，工作温度范围为−40°C至+105°C。

应用

• 多通道数据采集
• 正电子断层显像
• 增益调整
• 工业与医疗超声
• 雷达接收机

AD9671支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)以及用于处理数据和降低带宽的数字解调器和抽取器。

每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。

LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。

各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到最佳、系统成本降至最低。数字测试码包括内置的固定码和伪随机码，以及通过串口(SPI)输入的用户自定义测试码。

应用

• 医疗成像/超声
• 无损测试(NDT)

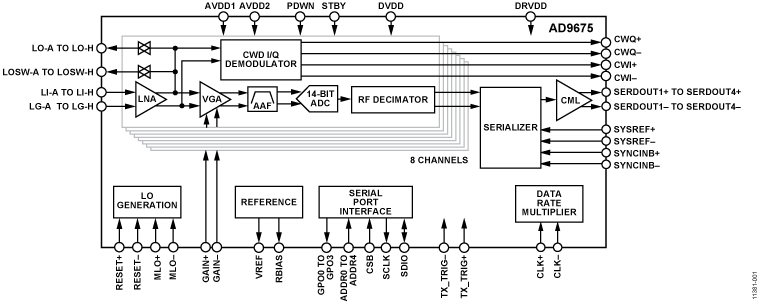

AD9675支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)、数字高通滤波器以及RF2倍射频抽取器。

每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。

LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。

各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到最佳、系统成本降至最低。数字测试码包括内置的固定码和伪随机码，以及通过串口(SPI)输入的用户自定义测试码。

应用

• 医疗成像/超声
• 无损测试(NDT)

AD9106 TxDAC®和波形发生器是高性能四通道DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。该DDS是一个12位输出、最高180 MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8 Hz/LSB的频率分辨率。该DDS具有针对全部四个DAC的单路频率输出，以及针对每个DAC的独立可编程相移输出。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内置模式控制状态机允许用户对全部四个DAC的模式周期以及每个DAC通道信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器，并将模式载入SRAM。

在数字信号传送至四个DAC的过程中对信号进行增益调节和失调调节。

AD9106提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。AD9106具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。

应用

• 医疗仪器
  超声传感器激励
• 便携式仪器
  信号发生器、任意波形发生器

AD9510提供多路输出时钟分配功能，并集成一个片内锁相环(PLL)内核。它具有低抖动和低相位噪声特性，能够极大地提升数据转换器的时钟性能。4路独立的LVPECL时钟输出和4路LVDS时钟输出工作频率分别为1.2 GHz和800 MHz。可选的CMOS时钟输出工作频率为250 MHz。

PLL部分由可编程参考分频器(R)、低噪声鉴频鉴相器(PFD)、精密电荷泵(CP)和可编程反馈分频器(N)组成。将外部VCXO或VCO连接到CLK2和CLK2B引脚时，最高达1.6 GHz的PLL输出频率可以与输入参考REFIN同步。

时钟分配部分提供LVPECL输出和可编程为LVDS或CMOS的输出。每路输出都有一个可编程分频器，可以旁路该分频器或者设置最高32的整数分频比。

用户可以通过各分频器改变一路时钟输出相对于其它时钟输出的相位，这种相位选择功能可用于时序粗调。某些输出还提供可编程延迟特性，具有最长10 ns的用户可选满量程延迟值。该精调延迟模块通过一个5位字进行编程，提供32个可用的延迟时间供用户选择。

AD9510非常适合数据转换器时钟应用，利用亚皮秒抖动编码信号，可实现最佳的转换器性能。

AD9510提供64引脚LFCSP封装，额定温度范围为-40°C至+85°C，可以采用3.3 V单电源供电。如果用户希望扩展外部VCO的电压范围，可以利用最高达5.5V的电荷泵电源VCP。

应用

• 低抖动、低相位噪声时钟分配
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE™转换器提供时钟
• 无线基础设施收发器
• 高性能仪器仪表
• 宽带基础设施

ADCLK854是一款针对低抖动和低功耗优化的1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器。可配置为12 LVDS至24 CMOS输出，包括LVDS和CMOS输出的组合。三条控制线路用于确定固定模块输出（三组，每组三个）是LVDS输出还是CMOS输出。

ADCLK854具有两个可选的输入以及睡眠模式特性。IN_SEL引脚状态确定哪个输入扇出至所有的输出。SLEEP引脚使能睡眠模式以关断器件电源。

输入接受各种单端和差分逻辑电平，包括LVPECL、LVDS、HSTL、CML和CMOS。表8提供用于各类连接的接口选项。

这款器件采用48引脚LFCSP封装，工作温度范围为−40℃至+85℃的标准工业温度范围。

ADM7151是一款低压差线性稳压器，采用4.5 V至16V电源供电，最大输出电流为800mA。 这些器件采用先进的专有架构，提供高电源抑制、低噪声特性，利用一个10 µF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。 使用两个电阻，输出电压可设为1.5V至5.1V范围内的任意电压值。

ADM7151提供2种型号，优化与输入和输出电压成函数关系的功耗以及PSRR性能。ADM7151稳压器输出噪声为1.0 μVrms（100Hz至100KHz），10KHz以上时的噪声频谱密度为1.7nV/√Hz。

ADM7151提供8引脚、3 mm × 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能，适合要求最大800mA输出电流的薄型、小尺寸应用。

ADM7151是一款可调Vout器件。 欲了解ADM7151的固定Vout版本，请查看 ADM7150。

应用

• 适应噪声敏感应用： RF混频器、PLL/VCO/集成VCO的PLL
• 时钟分配电路
• 超声以及其他成像应用
• 高速RF收发器
• 高速、16位以上的ADC
• 通信和基础设施
