AD9371是一款高度集成的宽带RF收发器，提供双通道发射器和接收器、集成式频率合成器和测试和数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。该器件的工作频率范围为300 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。此IC支持最高100 MHz接收器带宽。另外，它还支持带宽高达250 MHz的观测接收器和发送频率合成，能够适应数字校正算法。

该收发器由宽带直接变频信号路径组成，拥有首屈一指的噪声系数和线性度。每个完整的接收器和发射器子系统都内置直流失调校正、正交误差校正功能和可编程数字滤波器，消除了在数字基带中提供这些功能的必要性。它集成了一些辅助功能，如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO)，可提供额外的监控和控制功能。

内置具有两个输入的观测接收器通道，可监控每个发射器输出并实施干燥降低和校准应用。该通道还连接到三个嗅探器接收器输入，可监控不同频段内的无线电活动。

高速JESD204B接口支持最高6144 Mbps的通道速率。四个通道专门用于这些发射器、此接收器以及观测接收器通道。

完全集成的锁相环(PLL)可同时针对发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。精心设计和布局技术提供高性能基站应用中所需的隔离性能。所有集成式压控振荡器(VCO)和环路滤波器元件可最大程度地减少外部元件数量。

需要1.3 V电源向AD9371内核供电，并通过标准四线式串行端口进行控制。其它电压电源提供适当的数字接口电平，可优化发射器和辅助转换器性能。AD9371采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 3G/4G微基站和宏基站(BTS)
• 3G/4G多载波微微蜂窝
• FDD和TDD有源天线系统
• 微波非视距(NLOS)回程系统

AD9361是一款面向3G和4G基站应用的高性能、高集成度的射频(RF)Agile Transceiver™捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9361接收器LO工作频率范围为70 MHz至6.0 GHz，发射器LO工作频率范围为47 MHz至6.0 GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200 kHz以下至56 MHz。

两个独立的直接变频接收器拥有首屈一指的噪声系数和线性度。每个接收(RX)子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。The AD9361还拥有灵活的手动增益模式，支持外部控制。每个通道搭载两个高动态范围模数转换器(ADC)，先将收到的I信号和Q信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，结果以相应的采样率生成12位输出信号。

发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业最佳的TX误差矢量幅度(EVM)，数值不到−40 dB，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射(TX)功率监控器可以用作功率检测器，从而实现高度精确的TX功率测量。

完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有VCO和环路滤波器器件。AD9361的心核可以直接用1.3 V稳压器供电。IC通过一个标准四线式串行端口和四个实时输入/输出控制引脚进行控制。全面的省电模式可将正常使用情况下的功耗降至最低。AD9361采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 点对点通信系统
• 毫微微蜂窝/微微蜂窝/微蜂窝基站
• 通用无线电系统

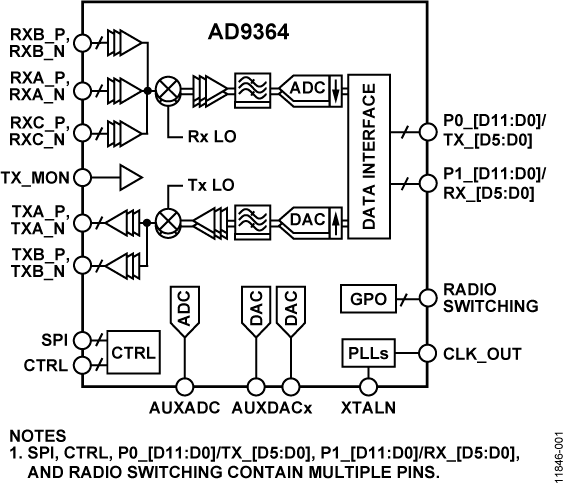

AD9364是一款1 x 1 通道高性能、高集成度RF捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9364工作频率范围为70 MHz至6.0 GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200 kHz以下至56 MHz。

AD9364采用10 mm x 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 点对点通信系统
• 毫微微蜂窝/微微蜂窝/微蜂窝基站
• 通用无线电系统

AD9680是一款双通道、14位、1 GSPS模数转换器(ADC)。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该器件设计用于高达2 GHz的宽带模拟信号采样。 AD9680针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

模拟输入和时钟信号均为差分输入信号。各ADC数据输出内部连接到两个数字下变频器(DDC)。各DDC最多由五个级联信号处理级组成：12位频率转换器(NCO)以及四个半带抽取滤波器。默认会旁路DDC。

除了DDC模块，AD9680还具备其他功能，能够简化通信接收机的自动增益控制(AGC)。 利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。 如果输入信号电平超过可编程阈值，快速检测指示器就会变为高。 由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户能将子类1 JESD204B高速串行输出配置为1、2或4通道，具体取决于DDC配置和接收逻辑器件的可接受通道速率。 通过SYSREF±和SYNCINB±输入引脚，可提供多器件同步支持。

AD9680具有灵活的掉电选项，在需要时可以明显降低功耗。 这些特性均可通过1.8 V 至3.3 V三线式SPI进行编程。

AD9680采用64引脚无铅LFCSP封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。 该产品受美国专利保护。

产品聚焦

1. 较宽的全功率带宽，支持高达2 GHz的IF信号采样。
2. 提供可编程输入端的缓冲输入，简化了滤波器设计和实施。
3. 四个集成式宽带抽取滤波器和数控振荡器(NCO)模块支持多频段接收器。
4. 灵活的串行端口接口(SPI)控制各种产品特性和功能，满足特定系统要求。
5. 可编程快速超量程检测。
6. 9mm x 9mm 64引脚LFCSP封装

应用

• 通信
• 分集多频段、多模数字接收器
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
• 通用软件无线电
• 超宽带卫星接收器
• 仪器仪表
• 雷达
• 信号情报(SIGINT)
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收器
