退煮漂联合机整体解决方案

Compact Solution案例精选集――退煮漂联合机整体解决方案

退煮漂联合机属于染整设备中的前处理设备，主要作用是采用化学方法去除纺织物上的各种杂质(如桨料、油剂、污染物等)，使其表面洁净，呈现本色光泽，便于后续加工。退煮漂联合机包括退浆、煮练、漂洗三部分。

对退煮漂联合机来说，联合蒸房的效率、化学原料及环保问题、和热回收利用问题是最受关注的。

退煮漂联合机整机采用变频器作为驱动设备，传动点约为３０～６０个；采用松紧架作为张力反馈，每个变频器可进行简单张力控制，具体方式有变频器自身调节或者采用同步控制器控制。退煮漂整机采用通讯控制方式，可设置多个基准点分段运行，实现运行速度自适应。

欧姆龙整体解决方案及其优势：

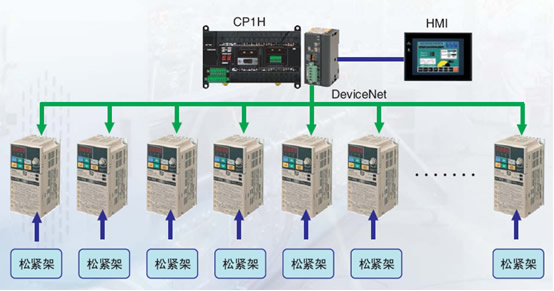

退煮漂联合机控制系统采用了以欧姆龙CP1H为核心，以DeviceNet总线方式代替模拟量的方式来控制变频器，按照张力一致的要求实现速度同步分配和实时控制，减少了现场走线，提高了控制精度，节约大量成本，为客户带来了实实在在的效益。

PLC：CP1H
快速的处理器，执行基本指令只需0.1μs，特殊指令0.3μs以上
最大支持320点开关量
XA型内藏4入2出模拟量功能，分辩率1/12000
标准搭载4轴高速计数器功能（单相100kHz／相位50kHz）和4轴100kHz高速脉冲输出
标准搭载USB并联端口
串行通讯端口可自由选择RS-232C、RS-485（2端口）
支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、协议宏、Modbus-RTU等多种通讯方式及串行PLC连接功能（最多9台）
支持CPM和CJ1系列PLC的扩展单元
丰富的指令用语，包括PID、浮点运算、三角函数等…

Inverter：3G3MV
矢量控制
支持RS-422/485通讯(MODBUS协议)
支持CompoBus/D(DeviceNet)现场总线
易操作(操作面板上提供频率给定旋钮)
提供PID调节和节能控制
多段速调节(最大16种速度)

网络系统：DeviceNet
DeviceNet是具有优良施工性能的一种现场网络，覆盖了广阔的应用领域，从传感器层到元件层，直到控制器层。各种控制器件，如PLC、机器人、传感器、和传动器，能便利地连接到一个单独的网络中。这样就能够在设备和生产线的设计制造、安装、调试、维护等各个制造现场的环节上降低成本，同时节约时间。通过到主站网络的无缝连接，能向客户提供PLC和SCM对策的进一步的附加价值。
DeviceNet最大可连接64个结点，速率最高可达500kbps，通信距离最远可达500m，能够为开发和设计、生产和启动、操作和维护创造很多优势。它有着多种兼容元件，能更容易地进行系统构筑；在从站实现了设备模块化，从而减少了组装时间和布线时间，预防了布线错误，实现了更加紧凑的控制面板和设备。DeviceNet软件的简单设置和通信工作缩短了启动时间；能从元件收集到各种数据帮助预防性维护，从而防止系统突然死机并提高操作速度；并能在不停止系统下，用连接器进行简单的即插即用来更换元件。
