喷气织机整体解决方案

Compact Solution案例精选集――喷气织机整体解决方案

喷气织机的引纬方式是用喷射出的压缩气流对纬纱进行牵引，将纬纱带过梭口，最大特点是车速快、劳动生产率高，适用于平纹和纹路织物、细特高密织物和批量大的织物的生产，是无梭织机中最先进，最为成熟的产品。
喷气织机通过张力传感器检测经纱总张力，由 CPU 控制由开口、松经、送经、经轴的卷径变化而发生的经纱张力变化，从而保证送经精度并使经纱保持恒定的张力。并采用电控送经机构，根据织机停台时间由计算机控制伸长，使织轴倒转。
由于喷气织机采用了微机技术以及其他电子技术，对全机的运动进行控制，尤其对产品质量的自动监控，使得喷气织机的生产效率大大提高，产品质量得到保障。织机上还安装了很多监控传感器，使得织机具有自动运行及程序控制的功能。
目前国产喷气织机电控系统都基本上要求具备了以下功能：
1、? 电子卷取功能；
2、? 电子送经：有单经轴、双经轴两种；
3、? 储纬控制：4色自由选纬，主要的储纬方式有FDP和IRO定长型两种；
4、? 引纬控制：最多有4个主喷、4个剪切喷或辅助主喷嘴、18个辅喷、1个牵伸喷的高低压控制；
5、? 电子多臂：16片电子多臂；
6、? 织机的动作控制：正转、反转、快车、停车、正找纬、反找纬、急停、短纬、长纬、断经、绞边、废边断纱检测等的检测；
7、? 门幅越来越宽，一般到360毫米，入纬率越来越高，一般到1800米/分钟；
由于国产纺织机械要求电气控制系统，性能高、稳定性好、维修方便、故障率低，最好买回来就能用，用几年也不要保养维修，因为厂家基本没有专业的电气维修工程师；要求能适应高温高湿、多毛羽和粉尘，电源波动大，群机干扰大，连续24小时不间断长期工作，大部分厂条件一般都比较差；总之各种市场很大，要求很严格，但对价格控制更紧。

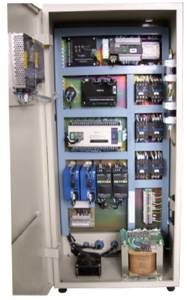

在OMRON喷气织机整体应用方案中（右图为OMRON喷气织机控制系统实物图），角度传感器采用了OMRON公司的E6B2-C型增量型光电编码器，可准确地给出织机任何定位角度，控制精度达1度。此编码器一路给PLC提供角度信号，一路给阀门控制板提供角度信号。
主控部分采用OMRON公司CP1H系列CP1H-XA40DT-D可编程序控制器，该PLC内置功能强大，具体功能及控制对象如下：
内置4轴高速计数功能（单相100kHz，相位差50 kHz），接入旋编信号，在选用360P/R编码器，车速为1200转/分时，高速计数器输入脉冲频率为7.2KHZ，有很大余量。
CP1H内置8点中断输入功能，可捕捉宽度为50uS脉冲，响应频率为5kHz。当使用FDP储纬器时，FDP的FP信号及编码信号采用中断输入，当FDP最高3000转/分时，频率为1.2KHZ，4个FDP用4路中断，完全达到要求。
CP1H内置4路模拟量输入2路模拟量输出功能，最大分别率为1/12000，经纱张力信号通过内置的模拟量输入进PLC。2路模拟量输出可控制两只FDP驱动用的变频器，来调节FDP电机转速，控制纬纱张力。
CP1H还内置了4轴脉冲（100 kHz）的定位功能。电子卷取和电子送经（双经轴）系统最多是3轴伺服电机，配合采用OMRON公司的SMARTSTEP Z系列交流伺服电机可实现位置控制，卷取主动棍定位精度可达0.0001毫米，送经经轴定位精度可达0.0005°，足够满足织造要求。
通过CP1H内置的两个RS232C或RS485通讯口之一的RS485口和触摸屏通讯，适合于显示器和电箱分离式的环境，用一个RS232C口和阀门控制板通讯，满足快速控制的要求。

欧姆龙系统方案配置图



送经卷取系统采用OMRON公司的SMARTSTEP Z系列交流伺服电机，具有体积小，节省安装空间；设定方便，设定极其简单；完全自动调整，不会失调等优点。
储纬控制系统采用OMRON公司的3G3MZ变频器，该变频器搭载了自动调整功能的无传感器矢量控制，控制性和应答性有了很大的提高，内置的CE规格的噪音滤波器，不会对别的设备造成影响。外型新颖，接线方便。FDP的转速反馈用中断方式进PLC，根据设定选纬程序和每纬放纱圈数，并和车速连动，通过PID运算后，由PLC的模拟量输出到变频器，调节FDP电机的转速，控制纬纱张力，达到稳定放纱和储纱的要求。
喷气织机的显示器采用OMRON的5.7英寸16级灰度单色屏NT5Z或者NS系列 8英寸彩屏通过其独有的SAP程序库、支持多达1000种配方以及多语言切换功能，与欧姆龙控制器与器件之间进行了简易化的连接和画面制作，大幅度节约了产品开发时间。

 　　

喷气织机的显示画面

采用OMRON公司整体解决方案后，优化 了喷气织机的工艺结构，使其控制核心更加简单、可靠、稳定，更增加了抗干扰能力，降低了故障率低。
