拉幅整理指在拉幅机上将具有一定含湿量的纤维及吸湿性较强的化学纤维的织物幅度缓缓拉宽到规定尺寸，并同时加热烘燥，消除部分内应力，协调经纬纱状态，使织物幅度整齐划一较为稳定，并改善纬斜等的过程。

拉幅定型机的布边控制采用红外探边控制器；传动系统采用交流变频调速；上、下超喂、毛刷轮、出布采用同步电机与主传动的变频专用电机同步运行；控制系统采用全数字式，变频器、PLC、触摸屏、显示器用通信方式组成一体。拉幅定型机的循环风机使用交流变频调速，电机与风机直联；每节烘房温度单独自动控制；其喷风管采用冲孔喷嘴型式，上、下风速比例可调节。

欧姆龙整体解决方案及其优势：

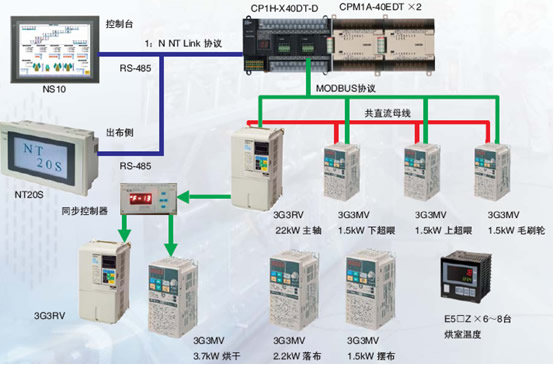

拉幅定型机控制系统由欧姆龙10”彩色触摸屏NS10、高性能小型PLC CP1H带两块40点扩展模块以及欧姆龙高性能变频器3G3MV、3G3RV构成。其中定型机的主轴、下超位、上超位和毛刷轮由变频器通过Modbus协议进行同步控制，共直流母线方式合理地分配了设备在启停过程中的能量消耗，提高了设备的稳定运转和能量的有效利用。此外，使用6～8台欧姆龙温控器E5□Z控制各节烘房温度。

PLC：CP1H
快速的处理器，执行基本指令只需0.1μs，特殊指令0.3μs以上
最大支持320点开关量
XA型内藏4入2出模拟量功能，分辩率1/12000
标准搭载4轴高速计数器功能（单相100kHz／相位50kHz）和4轴100kHz高速脉冲输出
标准搭载USB并联端口
串行通讯端口可自由选择RS-232C、RS-485（2端口）
支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、协议宏、Modbus-RTU等多种通讯方式及串行PLC连接功能（最多9台）
支持CPM和CJ1系列PLC的扩展单元
丰富的指令用语，包括PID、浮点运算、三角函数等…

HMI：NS
内置以太网接口，同时支持Controller Link 网络
利用标签切换功能，可在同一画面中进行多达16种语言的切换
仅需从设备库中拖放智能控件，就可直接访问各种设备
可以在个人电脑上进行屏幕仿真
图象文件（bmp、jpg）以32000色高分辨率显示
通过扩展视频卡显示视频画面，可调节显示窗口
通过宏可以自由地增加新的功能
可通过PT屏幕监控CS1/CJ1系列的梯形图状态
通过USB口屏幕画面可以硬拷贝输出至打印机

HMI：NT20S
NT20S是欧姆龙公司为小型控制系统设计的中型显示器，是一个简单实用的终端机。NT20S分辩率为256×128点，最大画面数达500幅；可以采用1：N NT Link的方式使最多8台PT来控制一台PLC。NT20S有内存、开关自检，通信和其他条件状态设定确认，简单通信确认等维护功能；还拥有不反光荧幕，可以调换背光灯来延长使用时间；即使在恶劣环境下也能运作

Inverter：3G3*V
功率范围从0.1kW～300 kW
具有大额定电流、刹车短路器（15kW以上）、大额定电压、高起始转矩、短路及漏电检测、掉电故障释放等高性能
以应用为导向，完善的PID控制、能量补偿算法、矢量控制、低噪音、有效的刹车手段、以及多功能的输入输出
内建一系列接口，使通讯和使用更方便
使用Windows界面的参数设定软件

温控器：E5□Z
显示屏：双排四位彩色液晶显示。
控制用途：加热或者加热和冷却。
控制方法：ON/OFF或2自由度PID。
显示精度：±[0.5％PV或1°C大者] ±1位。
控制输出：继电器输出、电压输出、电流输出、
报警输出：E5AZ/E5EZ:3点输出，可分别设定延时OFF。
传感器输入：热电偶、铂电阻、非接触式传感器信号输入、模拟信号输入。
